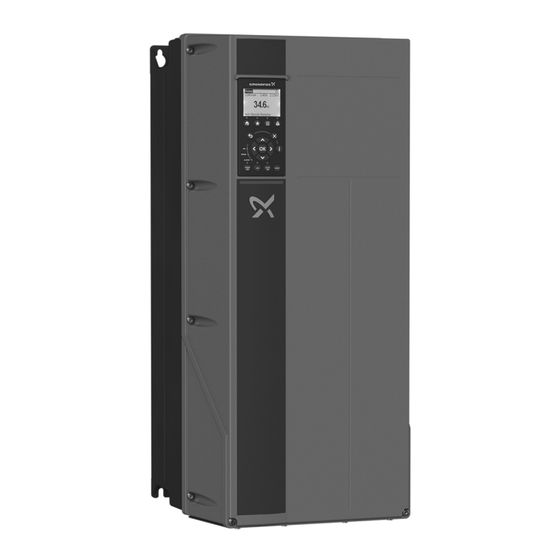

CUE
Safety instructions and other important information
CUE
Installation and operating instructions
(all available languages)
http://net.grundfos.com/qr/i/96780034
GRUNDFOS INSTRUCTIONS
CUE
Quick guide
http://net.grundfos.com/qr/i/96794343

Advertisement

loading
Need help?

Need help?

Do you have a question about the CUE and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Grundfos CUE

  • Page 1 GRUNDFOS INSTRUCTIONS Safety instructions and other important information Installation and operating instructions Quick guide (all available languages) http://net.grundfos.com/qr/i/96794343 http://net.grundfos.com/qr/i/96780034...
  • Page 3 English (GB) Safety instructions ............... . . 5 Български...
  • Page 4 安全指导 ................195 한국어...
  • Page 5 és a bevált gyakorlat elfogadott követelményeinek. Rendeltetésszerű használat A CUE frekvenciaváltók mind az új, mind a meglévő Figyelmeztető mondatok létesítményekben használhatók. A helyi műveletek végzése a kezelőpanelen keresztül történik, amelyen egy grafikus kijelző Az alábbi jelek és figyelmeztető mondatok megjelenhetnek a Grundfos telepítési és üzemeltetési utasításaiban, a biztonsági...
  • Page 6 Az IP54/55 védettségű egységeket tilos kültérre telepíteni a napsugárzás és az eső elleni kiegészítő védelem nélkül. • Az STO funkció nem választja le a hálózati feszültséget a CUE- ról, így biztonsági kapcsolóként használni tilos. • Az STO funkció nem akadályozza meg a motor külső erők, például ellennyomás által okozott mozgását, és a...
  • Page 7 Erről bővebben a talapzat készlet leírásában olvashat. A talapzat (opcionális) segítségével a CUE a padlóra is rögzíthető. 1. Jelölje ki a rögzítési furatokat a padlón. Lásd az alábbi ábrát. 2. Fúrja ki a furatokat. 3. Szerelje fel a talapzatot a padlóra.
  • Page 8 A Grundfos kérése, hogy a "Kábelkeresztmetszet vezérlőkapcsokhoz" című részben megadott biztosítókat használják FIGYELMEZTETÉS a rövidzárlat elleni védelemre. Áramütés A CUE teljes zárlatvédelmet kínál arra az esetre, ha a motorkimeneten lép fel rövidzárlat. Halálos vagy súlyos személyi sérülés Kiegészítő védelem ‐...
  • Page 9 Nyomaték Nm [láb (font)] Készülékhá Védőföldelé Hálózat Motor Relé 3 (2.2) 0.6 (0.4) 3 (2.2) 0.6 (0.4) (10.3 (10.3 17.7 17.7 19-40 19-40 3 (2.2) 0.6 (0.4) 19-40 19-40 3 (2.2) 0.6 (0.4) Vezető keresztmetszet ≤ 95 mm (≤ 4/0 AWG) Bekötési rajz, háromfázisú...
  • Page 10 Új rendszerekben, busz kábelként használjon 3-eres árnyékolt tápfeszültségének kikapcsolása kábelt. után is. Termisztor (PTC) csatlakoztatása a CUE-hoz A PELV áramkör védelmet nyújt áramütés ellen. Az ilyen típusú Végezzen 12 havonta funkcionális tesztet, hogy észlelje az STO áramkörre különleges csatlakozási követelmények érvényesek. A funkciók bármilyen hibáját vagy hibás működését.
  • Page 11 Maximális hossz, jelkábelek 300 m (1000 láb) Maximális Olv. Maximális vezeték- Névleges olv. bizt. bizt. tengelytelj. P2 keresztmetszet méret típus Mindig tartsa be a 11 (15) kábelkeresztmetszetre vonatkozó helyi 15 (20) előírásokat. 18.5 (25) Kábel keresztmetszetek a vezérlőkapcsokhoz 22 (30) 30 (40) Maximális kábelkeresztmetszet 1,5 mm...
  • Page 12 Max. 1 alkalom/perc Alacsony készülékház valószínűsége igénybevételt jelentő működtetéskor üzemmód Ne a tápfeszültséggel kapcsolja be és Nem veszélyes ki a CUE egységet. meghibásodások SFF: > 99 % hányada Méretek és tömegek Hardverhibatűrés HFT: 0 (1oo1) Lásd: Appendix. Ellenőrző vizsgálat 20 év intervalluma T1 STO alkalmazás...
  • Page 13 Appendix 1. Appendix Motor and mains connections Connecting the earth conductor and motor conductors Mains connection, A4 and A5 Drilling template for pedestal Motor connection, A4 and A5 Connecting the earth conductor and motor conductors...
  • Page 14 Mains and motor connection, B4 Mains connection, B1 and B2 Mains and motor connection, C1 and C2 Motor connection, B1 and B2 Mains and motor connection, C3 Mains and motor connection, B3...
  • Page 15 9 10 11 12 Mains and motor connection, C4 Wiring diagram, MCB 114 Terminal Type Function 1 (VDO) +24 V out Supply to sensor 2 (I IN) AI 3 Sensor 2, 0/4-20 mA 3 (GND) Common frame for analog input 4 (TEMP) AI 4 Temperature sensor 1, Pt100/Pt1000...
  • Page 16 Dimensions and weights Enclosures A2 and A3 Enclosures A4, A5, B1, B2, B3, B4, C1, C2, C3 and C4 Screw holes [mm] Height [mm] Width [mm] Depth [mm] Enclosure Weight [kg] Ød Øe IP21/NEMA1 IP21/NEMA1 IP21/NEMA1 23.5 IP21/NEMA1 IP21/NEMA1 IP21/NEMA1 The dimensions are maximum height, width and depth.
  • Page 17 Enclosures D1h and D2h Screw holes [mm] Height [mm] Width [mm] Depth [mm] Enclosure Weight [kg] ∅d ∅e 1107 1051 UL fuses and conductor cross-sections to mains and motor, for installations in North America Fuse type Maximum Typical shaft conductor Bussmann SIBA Littel Fuse...
  • Page 18 Fuse type Maximum conductor Typical shaft Bussmann SIBA Littel Fuse Ferraz-Shawmut power P2 cross- RK1/ section RK1/SIBA RK1/E1958/ J/E4273 T/ T/E4274 H/ Bussmann CC/Littel Fuse RK1/E60314 E180276 RKI/ JFHR2 JDDZ JDDZ E125085 E71611 JFHR2 JFHR2 [kW (hp)] [AWG] JDDZ JFHR2 1.5 (2) KTN-R20 JKS-20...
  • Page 19 Fuse type Maximum conductor Typical shaft Bussmann SIBA Littel Fuse Ferraz-Shawmut power P2 cross- RK1/ section RK1/SIBA RK1/E1958/ J/E4273 T/ T/E4274 H/ Bussmann CC/Littel Fuse RK1/E60314 E180276 RKI/ JFHR2 JDDZ JDDZ E125085 E71611 JFHR2 JFHR2 [kW (hp)] [AWG] JDDZ JFHR2 7.5 (10) KTS-R-30 JKS-30...
  • Page 20: China Rohs

    China RoHS 1. China RoHS, table C 产品中有害物质的名称及含量 有害物质 部件名称 铅 汞 镉 六价铬 多溴联苯 多溴联苯醚 (Pb) (Hg) (Cd) (Cr6+) (PBB) (PBDE) 印刷电路板 紧固件 本表格依据 SJ/T 11364 的规定编制 O:表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。 X: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 该规定的限量要求。 该产品环保使用期限为 10 年,标识如左图所示。 此环保期限只适用于产品在安装与使用说明书中所规定的条件下工作...
  • Page 21: Eu Declaration Of Conformity

    My firma Grundfos prohlašujeme na svou plnou odpovědnost, že Wir, Grundfos, erklären in alleiniger Verantwortung, dass das výrobek CUE, na který se toto prohlášení vztahuje, je v souladu s Produkt CUE, auf das sich diese Erklärung bezieht, mit den níže uvedenými ustanoveními směrnice Rady pro sblížení právních folgenden Richtlinien des Rates zur Angleichung der předpisů...
  • Page 22 - Commission Regulation (EU) 2019/1781 - Commission Regulation (EU) 2021/341. Standard used: EN 61800-9-2:2017. This EC/EU declaration of conformity is only valid when published as part of the Grundfos safety instructions (publication number 99674140). Bjerringbro, 14 May 2021 Jimm Feldborg Head of PD IND...
