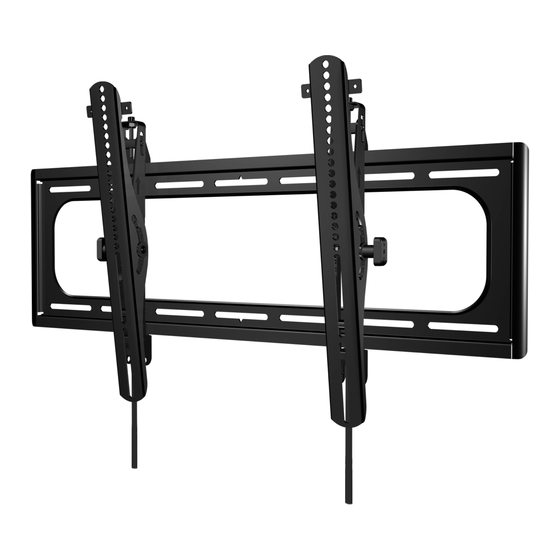

LEGRAND SANUS VODLT1-B2 Instruction Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
VODLT1-B2
INSTRUCTION MANUAL
Texto en español, página 20
Texte français page 23
Deutscher Text Seiten 26
Nederlandse tekst op pagina 29
We'll Make It Stress-Free
If you have any questions along the way, just give us a call.
P: +1 (800) 359-5520 • UK: +44 (0) 800 056 2853 • EMEA: +31 (0) 495 580 852
We're ready to help!
中文文字说明请参见第 38 页
Svensk text sida 32
日本語は 35 ページ
Русский текст: стр. 41

Advertisement

loading

Related Manuals for LEGRAND SANUS VODLT1-B2

Summary of Contents for LEGRAND SANUS VODLT1-B2

  • Page 1 VODLT1-B2 INSTRUCTION MANUAL We’ll Make It Stress-Free If you have any questions along the way, just give us a call. P: +1 (800) 359-5520 • UK: +44 (0) 800 056 2853 • EMEA: +31 (0) 495 580 852 We’re ready to help! 中文文字说明请参见第...
  • Page 2 IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE Before getting started, let’s make sure this mount is perfect for you! Does your TV For walls with wood (including accessories) 180 lbs. studs, solid concrete weigh MORE than? (81.6 kg) or concrete block.
  • Page 3 Do you have all the tools 1/2 in. needed? (13 mm) Tape Pencil Level Screwdriver Electric Drill Socket Measure Wrench 1/2 in. 7/32 in. 3/8 in. (13 mm) (5.5 mm) (10 mm) Steel Wood Concrete Drill Bit Stud Finder Drill Bit Hammer Drill Bit Ready to...

  • Page 4: We're Here To Help

    WE’RE HERE TO HELP Want to watch a video that Get it right the first time. Our US-based install experts shows how easy this DIY HeightFinder™ shows you are standing by to help. project will be? where to drill. Call us at: Watch it now at: Check it out at: US: +1 (800) 359-5520...
  • Page 5 Dimensions 27.17in 690mm 16.73in 425mm 7.87in 200mm 7.87in 200mm 24.00in 7deg 609.6mm 16.00in 10deg 406.4mm DOWN 8.00in 203.2mm 7.00in 177.8mm 3.00in SIMULATED 65" 76.2mm FLAT SCREEN TV 30.00in 2.18in 762mm 55.3mm 22.93in 582.4mm...

  • Page 6: Parts And Hardware

    Parts and Hardware WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service.
  • Page 7 Parts and Hardware for STEP 2 Lag Bolt Wall Plate 5⁄16 in. x 2 3⁄4 in. Template 5⁄16 in. x 2 3⁄4 in. Hex Key 3/16 in. For concrete installations ONLY For concrete installations ONLY Wall Plate UX10x60R Concrete Anchor UX10x60R Hardware for STEP 2C Steel Stud Option [Steel Stud Anchor Kit is NOT INCLUDED] Contact Customer Service: +1 (800) 359-5520 (US), +31 (0) 495 580 852 (EMEA), or +44 (0) 800 056 285 (UK)

  • Page 8: Step 1 Attach Brackets To Tv

    STEP 1 Attach Brackets to TV 1.1 Screw Diameter 1.2 Determine Spacers and Screw Length Use no spacers for: Spacers supplied for: ● Round (irregular) back TVs Flat back TVs (AND TV closer ● Extra space needed (for cables or inset to the wall).
  • Page 9 1.3 Attach TV Brackets Center the TV brackets horizontally and vertically, and install using your screw/washer/spacer. SCREW AND WASHER SPACER, SCREW AND WASHER Adjust the straps to the bottom of the TV.
  • Page 10 STEP 2 A Attach Wall Plate to Wall Wood Stud Option Min. 3 1/2 in. (89 mm) Min. 1 1/2 in. (38 mm) Min. 16 in. (406 mm) Max. 5/8 in. (16 mm) CAUTION : Avoid potential personal injuries and property damage! ●...
  • Page 11 23/4 in. (70 mm) 7/32 in. (5.5 mm) CAUTION: Avoid potential personal injury or property damage! All four lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate Go to STEP 3 on PAGE 16.
  • Page 12 STEP 2 B Attach Wall Plate to Wall Solid Concrete or Concrete Block Option CAUTION: Avoid potential personal injuries and property damage! Mount the wall plate directly onto the concrete surface. Min. Min. 8 in. 8 in. (203 mm) (203 mm) Min.
  • Page 13 CAUTION: Avoid potential personal injury or property damage! All four lag bolts MUST BE firmly tightened to prevent unwanted movement of the wall plate Go to STEP 3 on PAGE 16.

  • Page 14: Contact Customer Service

    STEP 2 C Attach Wall Plate to Wall Steel Stud Option Steel Stud Anchor Kit is NOT INCLUDED Min. 16 in. Contact Customer Service: (406 mm) US: +1 (800) 359-5520 EMEA: +31 (0) 495 580 852 UK: +44 (0) 800 056 285 to have the additional hardware shipped directly to you..
  • Page 15 CAUTION: Avoid potential personal injury or property damage! All four screws MUST BE firmly tightened to prevent unwanted movement of the wall plate...

  • Page 16: Step 3 Attach Tv To Wall Plate

    STEP 3 Attach TV to Wall Plate CAUTION: Avoid potential personal injury or property damage! Always make sure your TV brackets are in the locked position so the TV is securely fastened to the wall plate...
  • Page 17 Adjustments LEVEL HEIGHT...
  • Page 18 TILT TV LATERAL SHIFT Your TV should adjust easily when moved, CAUTION: then stay in place. Avoid potential personal injury or property damage! Adjust the tilt tension knob if your TV Slowly slide the TV along the wall plate to naturally tilts up or down.
  • Page 19 REMOVING THE TV NOTE: To rehang the TV, follow the procedures in STEP 3 on PAGE 16.
  • Page 20 Español INSTRUCCIONES IMPORTANTES DE SEGURIDAD: GUARDE ESTAS INSTRUCCIONES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO. Antes de empezar, asegúrese de que este es el soporte adecuado para usted. ¿Su televisor No: ¡Perfecto! Para paredes de yeso, Para paredes con (incluidos los accesorios) 81,6 kg Sí: Este soporte NO es compatible.
  • Page 21 ESPAÑOL Dimensiones Consulte la página 3 Piezas y accesorios suministrados Consulte la página 4 ADVERTENCIA: Este producto contiene piezas pequeñas que, en caso de ser tragadas, podrían causar asfixia. Antes de comenzar a montar la unidad, verifique que dispone de todas las piezas y que se encuentran en buen estado. Si no dispone de todas las piezas o alguna está dañada, no devuelva el elemento defectuoso al distribuidor.
  • Page 22 ESPAÑOL PASO 2B Fijar la placa de pared a la pared - Opción de hormigón macizo o bloques de hormigón Consulte la página 10 PRECAUCIÓN: ¡Evite posibles lesiones personales o daños materiales! ● Monte el conjunto de placa de pared directamente sobre la superficie de hormigón.
  • Page 23 Français INFORMATIONS IMPORTANTES CONCERNANT LA SÉCURITÉ – CONSERVEZ CES INSTRUCTIONS – VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL AVANT D’UTILISER CE PRODUIT Avant de commencer, assurons-nous que ce support vous convient parfaitement ! Votre téléviseur Pour des cloisons Pour des Non — Parfait ! sèches et des murs montants (accessoires compris)
  • Page 24 FRANÇAIS Dimensions Voir à la page 3 Pièces et quincaillerie fournies Voir à la page 4 AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d’ é touffement si elles sont avalées. Avant de commencer l’assemblage, assurez-vous qu’il ne manque aucune pièce et qu’ e lles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service à...
  • Page 25 FRANÇAIS ÉTAPE 2B Fixation de la plaque murale au mur - Option béton solide ou bloc de béton Voir à la page 10 ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! ● Montez l'ensemble de la plaque murale directement sur la surface de béton ●...
  • Page 26 Deutsch Deutsch WICHTIGE SICHERHEITSHINWEISE – BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF – LESEN SIE VOR DEM GEBRAUCH DES PRODUKTS DAS GESAMTE HANDBUCH Lassen Sie uns zunächst prüfen, ob diese Halterung für Ihr Gerät geeignet ist! Wiegt Ihr Nein – Perfekt! Für Gipskarton- und Für Wände Fernseher...
  • Page 27 DEUTSCH Abmessungen Siehe Seite 3 Mitgelieferte Teile und Befestigungsmaterialien Siehe Seite 4 WARNUNG: Dieses Produkt enthält kleine Teile, die beim Verschlucken zum Erstickungstod führen können. Prüfen Sie vor Montagebeginn, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind, bringen Sie das Produkt nicht zum Händler zurück, sondern wenden Sie sich an den Kundendienst.
  • Page 28 DEUTSCH SCHRITT 2B Anbringen der Wandplatte an der Wand – Massivbeton- oder Betonblock-Option Siehe Seite 10 VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! ● Montieren Sie die Wandplatte direkt an der Betonfläche ● Mindestdicke der Massivbetonwand: 203 mm (8") ● Mindestmaße des Betonblocks: 203 x 203 x 406 mm (8 x 8 x 16") ●...
  • Page 29 Nederlands BELANGRIJKE VEILIGHEIDSINSTRUCTIES – BEWAAR DEZE INSTRUCTIES – LEES DE VOLLEDIGE HANDLEIDING VOORAFGAAND AAN HET GEBRUIK Controleer voor u begint of deze wandbevestiging ook voor u geschikt is! Weegt uw tv Nee — Prima! Bevestiging op muren Bevestiging (inclusief accessoires) 81,6 kg van gipsplaat, massief op muren...
  • Page 30 NEDERLANDS Afmetingen zie pagina 3 Bijgeleverde onderdelen en materialen zie pagina 4 WAARSCHUWING: Dit product bevat kleine onderdelen die verstikkingsgevaar kunnen opleveren als ze worden ingeslikt. Controleer vóór de montage of alle onderdelen onbeschadigd aanwezig zijn. Mochten er onderdelen ontbreken of beschadigd zijn, breng het beschadigde item dan niet terug naar de dealer, maar neem contact op met de klantenservice.
  • Page 31 NEDERLANDS LET OP: Voorkom lichamelijk letsel of materiële schade! Alle schroeven MOETEN stevig worden vastgedraaid om ongewenste beweging van de wandplaat te voorkomen. Zorg dat de wandplaat stevig vastzit aan de wand voordat u verder gaat met de volgende stap. LET OP: Een onjuist gebruik kan de grip van de bout verminderen.
  • Page 32 Svenska VIKTIGA SÄKERHETSANVISNINGAR – SPARA DESSA ANVISNINGAR – LÄS HELA BRUKSANVISNINGEN INNAN DU ANVÄNDER DENNA PRODUKT Innan du börjar bör du se till att det här monteringsfästet är perfekt för dig! Väger TV:n Nej – Perfekt! För väggar med För väggar Ja –...
  • Page 33 SVENSKA SVENSKA Mått Se sidan 3 Medföljande delar och monteringstillbehör Se sidan 4 VARNING: Den här produkten innehåller små delar som kan utgöra kvävningsrisk om de sväljs. Innan du påbörjar hopmonteringen ska du kontrollera att alla delar finns med och är intakta. Om någon del saknas eller är skadad ska du inte returnera den skadade produkten till din återförsäljare, utan vända dig direkt till kundtjänst.
  • Page 34 SVENSKA FÖRSIKTIGT: Undvik eventuella personskador och materiella skador! Alla träskruvar MÅSTE VARA ordentligt åtdragna för att förhindra oönskade rörelser av väggplattan. Se till att väggplattan är ordentligt fastsatt i väggen innan du fortsätter till nästa steg. FÖRSIKTIGT: Felaktig användning kan minska träskruvens hålleffekt. Dra INTE åt träskruvarna för hårt. STEG 2B Installera väggplattan på...
  • Page 35 日本語 安全のための重要な説明 – この説明書を保管しておいてください – 本製品を使用する前に、説明書全体をよくお読みくださ い 作業を始める前に、この取り付け方法が適しているかどうかを確認します。 テレビ 石膏ボード、コン いいえ、超えていません。—この方法で取り付けられます。 （アクセサリを 鋼製スタ は、右の重量 はい、超えています。—この取り付け方法は適していません。 クリートまたはコ 含む） 81.6 kg 59 kg ッド壁の MountFinder.Sanus.comをご覧になるか、+1 (800) 359-5520 (EMEA: +31 (0) 495 580 852; 制限を 超えて いま ンクリートブロッ 場合 （180 ポンド） （130 ポンド） UK: +44 (0) 800 056 2853) に適切な取り付け方法について問い合わ...
  • Page 36 日本語 寸法 3 ページを参照 付属している部品およびハードウェア 4 ページを参照 警告： 本製品には小さい部品が付属しており、誤って飲み込むと窒息の危険性があります。 組み立てを始める前に、部品がすべてそろっており、破損していないことを確認してください。足りない部品または破損している部品がある場合は、 販売店に破損している製品を返品されるのではなく、カスタマーサービスまでご連絡ください。破損した部品は絶対にご使用にならないでください！ 注記：付属の金具をすべて使用するわけではありません。 手順 1 ブラケットをテレビに取り付ける 6 ページを参照 1.1 テレビのネジの直径を選択する 1.2 テレビのネジの長さを選択する 注意： ネジ、ワッシャー、スペーサーの組み合わせとすべてのブラケットの間で、ネジ山が十分にかみ合っていることを確認します。 - 短すぎると、テレビを支えることができません。 - 長すぎると、テレビを損傷します。 1.3 テレビブラケットを取り付ける 注意： ケガをしたり、壁面を破損しないように注意してください！この手順には、電動工具を使用しないでください。ネジは、テレビブラケットをテレビ に固定するために必要なだけ締めてください。ネジを締めすぎないでください。 重要： 次の手順に進む前に、テレビブラケットが確実に取り付けられていることを確認します。 手順 2A ウォールプレートを壁面に取り付ける - 木製スタッドオプション 18 ページを参照 注意：...
  • Page 37 日本語 注意： ケガをしたり、壁面を破損しないように注意してください！ウォールプレートの不必要な動きを防ぐために、 すべてのラグボルト をしっかり締める必要があります。次の手順に進む前に、ウォールプレートが壁にしっかり固定されていることを確認します。 注意： 不適切な使用は、ラグボルトの保持力の低下を招く可能性があります。ラグボルトを、締め過ぎてはいけません。 手順 2B ウォールプレートを壁面に取り付ける - 打放しコンクリートまたはコンクリートブロックオプション 10 ページを参照 注意： ケガをしたり、壁面を破損しないように注意してください！ ● ウォールプレートアッセンブリ を、直接コンクリート面に取り付けます ● 打放しコンクリートの最小厚：203 mm（8 インチ） ● コンクリートブロックの最小サイズ：203 x 203 x 406 mm（8 x 8 x 16 インチ） ● ファスナー間の最小水平間隔：406 mm（16 インチ） 重要： パイロットホールは、75 mm（3 インチ）の深さまで開けます。ブロックの間のモルタルには穴を開けないようにしてください。...
  • Page 38 中文 重要安全说明 – 保存这些说明 – 使用本产品之前，请阅读完本说明书 在开始安装之前，我们首先来确认此支架是否适合您！ 否 — 适合！ 您的电视机 对于干墙、实心混 对于钢 是 — 此支架不兼容。 81.6 kg （包括配件） 59 kg 凝土墙或混凝土砌 柱墙 的重量 是否 访问 MountFinder.Sanus.com 或致电 + 1 (800) 359-5520 (EMEA: +31 块墙 (130 磅) （180 磅） 超过 查找兼容的支架。...
  • Page 39 中文 尺寸 参见第 3 页 配套零件和配件 参见第 4 页 警告： 此产品包含若吞咽可能引致窒息危险的小部件。 在开始装配以前，先确定所有零件均已提供且完好无损。如果有零件缺失或受损，请勿将受损零件返回至经销商；请联系客户服务部门。切勿使用受损零件！ 注意： 并非包含的所有配件均要使用。 步骤 1 向电视机安装托架 参见第 6 页 1.1 选择电视机螺钉直径 1.2 选择电视机螺钉长度 注意： 确保螺纹已充分与螺钉/垫圈/隔板的组合以及电视机托架啮合。 - 配合过短将无法支承电视机。 - 配合过长将会损坏电视机。 1.3 安装电视机托架 注意： 避免潜在人身伤害和财产损毁！请勿在此步骤中使用电动工具。只需将螺钉拧紧，使电视机托架足以固定到电视机上即可。请勿过度紧固螺钉。 重要事项： 在执行下一步之前，请确保电视机托架牢牢紧固。 步骤 2A 将壁板安装到墙上 - 木墙柱 参见第...
  • Page 40 中文 步骤 2B 将壁板安装到墙上 - 实心混凝土或混凝土砌块 参见第 10 页 注意： 避免潜在人身伤害或财产损毁！ ● 直接安装壁板组件 到混凝土表面上 ● 最小实心混凝土厚度：203 mm (8 英寸) ● 最小混凝土砌块尺寸：203 x 203 x 406 mm (8 x 8 x 16 英寸) ● 扣件之间的最小水平间隔：406 mm (16 英寸) 重要事项： 打钻的导孔深度必须达到 75 mm (3 英寸)。切勿钻入砌块之间的灰浆层中。 注意：...
  • Page 41 Русский ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ – СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ – ПЕРЕД ЭКСПЛУАТАЦИЕЙ ИЗДЕЛИЯ ПОЛНОСТЬЮ ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВО Перед началом установки необходимо убедиться, что это крепление подходит для вашего телевизора! Ваш телевизор Нет — Прекрасно! Установка на стену Установка из гипсокартона, (включая...
  • Page 42 РУССКИЙ Размеры См. стр. 3 Поставляемые комплектующие и крепежные элементы См. стр. 4 ПРЕДУПРЕЖДЕНИЕ! В составе изделия есть мелкие детали, которые могут вызвать удушье при проглатывании. Перед сборкой убедитесь, что все детали имеются в наличии и не повреждены. Если какая-либо деталь отсутствует или повреждена, не...
  • Page 43 РУССКИЙ РУССКИЙ ВНИМАНИЕ! Соблюдайте осторожность для предотвращения возможных травм или повреждения имущества! Все винты с шестигранными головками НЕОБХОДИМО надежно затянуть, чтобы не допустить нежелательного смещения настенной пластины. Перед переходом к следующему шагу убедитесь, что настенное крепление надежно прикреплено к стене. ВНИМАНИЕ! Неправильное...
  • Page 44 UK: +44 (0) 800 056 2853 Legrand AV Inc. and its affiliated corporations and subsidiaries (collectively, “Legrand”), intend to make this manual accurate and complete. However, Legrand AV makes no claim that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind.
