Summary of Contents for Power Fist 9081563

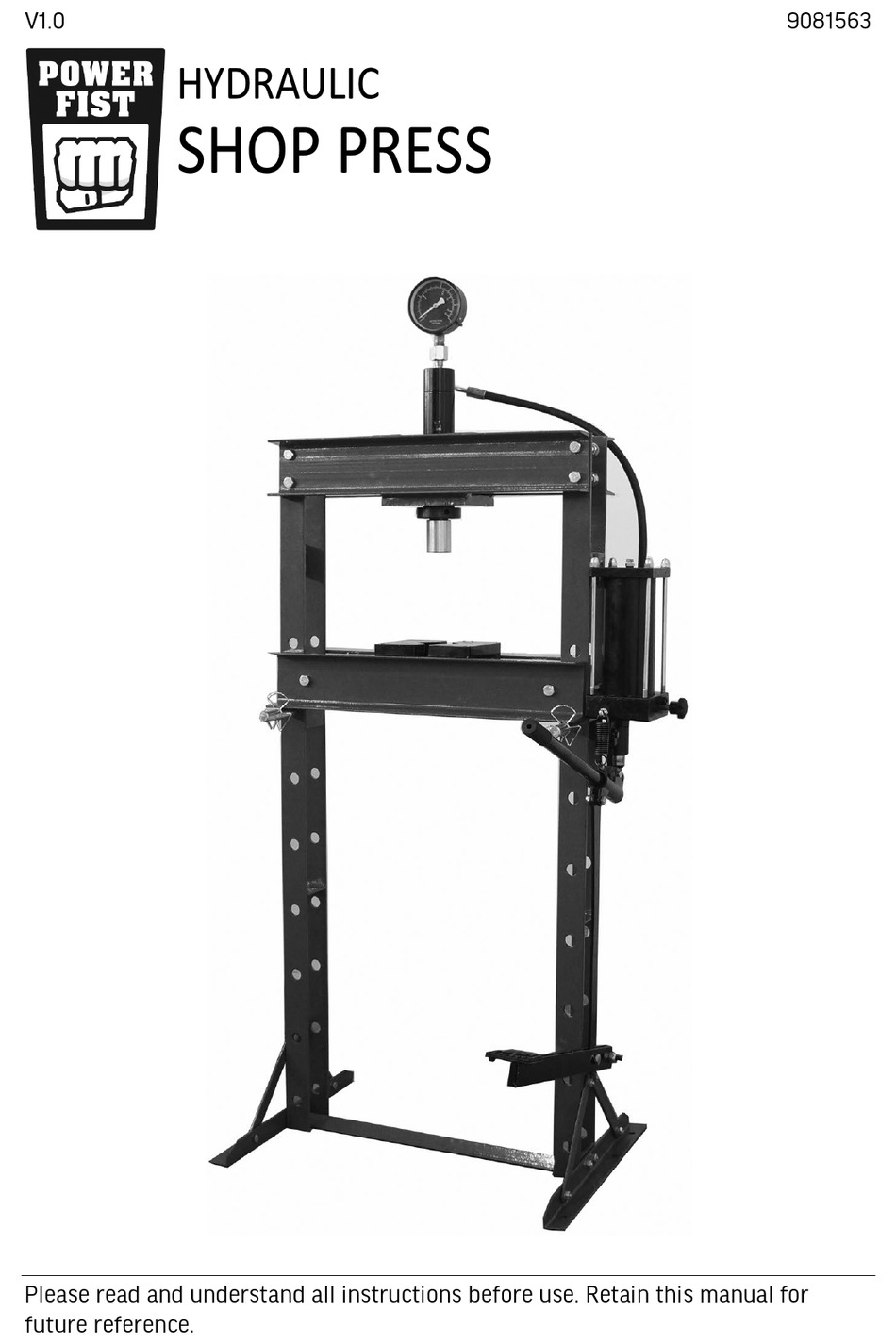

- Page 1 V1.0 9081563 Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 This page is intentionally left blank.
-
Page 3: Specifications

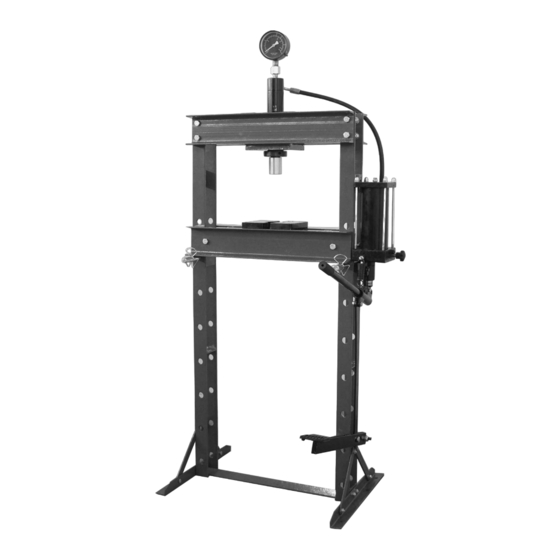

V1.0 HYDRAULIC SHOP PRESS 9081563 SPECIFICATIONS Press Capacity 24,000 lb Press Type Hydraulic Ram Travel 5-1/8 in. Working Range 2-9/16 to 37 in. Bed Width 19-11/16 in. Overall Height 62-5/8 in. Material Steel Construction INTRODUCTION The workshop press is designed for light industrial use or for home use. -
Page 4: Work Area
9081563 HYDRAULIC SHOP PRESS V1.0 WORK AREA Operate in a safe work environment. Keep your work area clean, well-lit and free of distractions. Place lights so you are not working in a shadow. Keep anyone not wearing the appropriate safety equipment away from the work area. - Page 5 V1.0 HYDRAULIC SHOP PRESS 9081563 Use the correct tool for the job. This tool was designed for a specific function. Do not modify or alter this tool or use it for an unintended purpose. The maximum load is 12 tons. Do not exceed this rated capacity. Never apply excessive force to a workpiece and always use the pressure gauge to accurately determine the applied load.
- Page 6 9081563 HYDRAULIC SHOP PRESS V1.0 Check if the press's moving parts are misaligned or binding before each use. Correct the issue before using the press to avoid an injury or damage to the tool. HYDRAULIC PRECAUTIONS DANGER! Seek immediate medical attention if hydraulic fluid under pressure penetrates your skin.
-
Page 7: Assembly And Installation
V1.0 HYDRAULIC SHOP PRESS 9081563 INJECTION INJURY DANGER! Seek immediate, professional medical treatment if fluid penetrates your skin. It may feel like a pricking or sting. Do not wait for the appearance of symptoms. A toxic reaction can occur from the exposure. - Page 8 9081563 HYDRAULIC SHOP PRESS V1.0 Position the lower crossbeam (#19) so the bolt holes align with the lower bolt holes at the bottom of the left post. Insert an M8x30 bolt (#13)through each bolt hole from the inside. Do not secure yet.
-
Page 9: Before First Use
V1.0 HYDRAULIC SHOP PRESS 9081563 16. Position a bed frame connector between the bed frames beside each post. Insert an M12x120 bolt (#9) through the bedframes and connector. Secure each bolt with an M12 washer, M12 lock washer and an M12 nut. -
Page 10: Operating The Press
9081563 HYDRAULIC SHOP PRESS V1.0 that the workload does not shift and there is no distortion or deflection of the ram, leakage from the pump assembly or shifting of the frame. A qualified technician should examine and repair any problems with the pump itself. - Page 11 V1.0 HYDRAULIC SHOP PRESS 9081563 Keep the tool handles or gripping surfaces clean and dry. Maintain the tool’ s labels and name plates. These carry important information. If unreadable or missing, contact Princess Auto Ltd. for replacements. WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool may present a hazard to the user and/or others.
-
Page 12: Bleeding The Hydraulic System
9081563 HYDRAULIC SHOP PRESS V1.0 Follow the instructions for your fluid extractor tool to remove the old hydraulic oil. Follow the instructions for Refill the Hydraulic Pump. MANUAL OIL REPLACEMENT Relieve pressure from the system by loosening the oil filler plug. - Page 13 V1.0 HYDRAULIC SHOP PRESS 9081563 Open the release valve by turning it counterclockwise. Remove the oil filler screw and fill the hydraulic jack pump with hydraulic fluid. Wait 5 minutes for trapped air to rise to the surface. Pump the handle for several strokes to eliminate any air in the system.
-
Page 14: Troubleshooting
9081563 HYDRAULIC SHOP PRESS V1.0 environment and the ingredients may still be toxic. Contact your local municipality for proper disposal instructions or locations. STORAGE When not in use, store the press in a dry location with ram and piston fully retracted. -
Page 15: Parts Breakdown
V1.0 HYDRAULIC SHOP PRESS 9081563 PARTS BREAKDOWN PARTS LIST DESCRIPTION DESCRIPTION Upper crossbeam Washer M12 Bolt M12x35 Lock Washer M12 Page 15 www.princessauto.com / 1-800-665-8685... - Page 16 9081563 HYDRAULIC SHOP PRESS V1.0 DESCRIPTION DESCRIPTION M12 Nut Bolt M10x30 Post, left Short bushing Bed frame connector Connector plate Bed frame Eyelet bolt Bolt M12x120 Spring Bed frame pin Handle receiver bracket Clip M10 Nut Support Strut Lock nut M8...
- Page 17 V1,0 9081563 Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 18 Cette page a été laissée blanche intentionnellement.
-
Page 19: Spécifications
V1.0 PRESSE D' A TELIER HYDRAULIQUE 9081563 SPÉCIFICATIONS Capacité de presse 24 000 lb Type de presse Hydraulique Course du vérin 5 1/8 po Plage de travail 2 9/16 à 37 po Larg. de plate-forme 19 11/16 po Hauteur hors tout 62 5/8 po Matériau... -
Page 20: Aire De Travail
9081563 PRESSE D' A TELIER HYDRAULIQUE V1.0 Cet avis indique une situation possiblement dangereuse qui peut ATTENTION! entraîner des blessures mineures ou modérées si on ne procède pas de la façon recommandée. Cet avis indique un risque particulier ou une pratique non sécuritaire qui AVIS! entraînera des dommages au niveau de l’équipement ou des biens, mais... - Page 21 V1.0 PRESSE D' A TELIER HYDRAULIQUE 9081563 N’utilisez pas l’outil si vous êtes fatigué ou sous l’effet de drogues, d’alcool ou de médicaments. Évitez de porter des vêtements ou des bijoux pouvant s’emmêler dans les pièces mobiles d’un outil. Gardez les cheveux longs couverts ou attachés.
- Page 22 9081563 PRESSE D' A TELIER HYDRAULIQUE V1.0 10. N’utilisez pas de liquide de frein ou tout autre fluide inapproprié à la place de l’huile hydraulique. Évitez de mélanger des types d’huile différents lorsque vous ajoutez de l’huile hydraulique. Seule l’huile de cric hydraulique de bonne qualité...
- Page 23 V1.0 PRESSE D' A TELIER HYDRAULIQUE 9081563 Ne dépassez jamais la capacité de charge prescrite du système hydraulique (consultez Spécifications). Ne réglez pas les ajustements de détente du système hydraulique. Les réglages sont effectués au préalable en usine. L’huile hydraulique sous pression est chaude et peut causer des blessures par brûlure en cas de contact, de pulvérisation ou de déversement.
- Page 24 9081563 PRESSE D' A TELIER HYDRAULIQUE V1.0 BLESSURE PAR INJECTION DANGER! Demandez immédiatement un traitement médical par un professionnel si le liquide pénètre votre peau. Vous pourriez ressentir une sensation de piqûre ou d’élancement. N’attendez pas que des symptômes apparaissent. Une exposition peut entraîner une réaction toxique.
-
Page 25: Assemblage Et Installation
V1.0 PRESSE D' A TELIER HYDRAULIQUE 9081563 ASSEMBLAGE ET INSTALLATION Au besoin, consultez la liste des pièces pendant l’assemblage. Couchez le montant gauche (No 6) sur une surface plane. (No 19) de sorte que les trous de boulon s’alignent avec les trous de boulon inférieurs au bas du montant gauche. - Page 26 9081563 PRESSE D' A TELIER HYDRAULIQUE V1.0 14. Enfilez chaque goupille (No 10) du cadre de plateforme dans l'ensemble de trous correspondants situés sur les côtés gauche et droit du cadre. Le cadre de plateforme reposera sur ces pièces; il faut donc s'assurer qu'elles sont de niveau les unes par rapport aux autres.
-
Page 27: Avant La Première Utilisation
V1.0 PRESSE D' A TELIER HYDRAULIQUE 9081563 25. Contrôlez tous les boulons et écrous et serrez-les au besoin. UTILISATIONS AVANT LA PREMIÈRE UTILISATION Avant la première utilisation, assurez-vous que le niveau d’huile hydraulique dans le système est adéquat. Ensuite, vérifiez minutieusement le bélier hydraulique pour vous assurer de son bon fonctionnement. -
Page 28: Soin Et Entretien
9081563 PRESSE D' A TELIER HYDRAULIQUE V1.0 Pompez avec la poignée ou la pédale pour soumettre la pièce à travailler à la charge. Lorsque cette étape est terminée, arrêtez de pomper. Retirez lentement et avec soin la charge de la pièce à travailler en tournant peu à peu la valve de purge dans le sens antihoraire. - Page 29 V1.0 PRESSE D' A TELIER HYDRAULIQUE 9081563 Lubrifiez le vérin et mécanisme de pompage avec de l’huile légère. Inspectez visuellement l’outil pour la présence de soudures fissurées, de pièces pliées, lâches ou manquantes ou de fuites d’huile hydraulique. Inspectez immédiatement le vérin hydraulique s'il a subi une charge ou une charge d'impact anormale.
- Page 30 9081563 PRESSE D' A TELIER HYDRAULIQUE V1.0 Placez le cric la pompe sur son côté et vidangez l’huile dans un récipient approprié. Mettez l’huile hydraulique usée au rebut conformément aux règlements locaux. Placez le cric la pompe sur sa base et essuyez tout excès d’huile.
-
Page 31: Mise Au Rebut
V1.0 PRESSE D' A TELIER HYDRAULIQUE 9081563 Ouvrez la valve de purge en la tournant dans le sens antihoraire. Enlevez la vis de remplissage d'huile et remplissez le cric hydraulique la pompe de liquide hydraulique. Patientez cinq minutes le temps que l'air emprisonné remonte à la surface. -
Page 32: Diagnostic De Panne
9081563 PRESSE D' A TELIER HYDRAULIQUE V1.0 Communiquez avec votre municipalité locale afin de connaître la liste des sites de mise au rebut ou les règlements en ce qui concerne les appareils électroniques, les batteries, l’huile ou les autres liquides toxiques. - Page 33 V1.0 PRESSE D' A TELIER HYDRAULIQUE 9081563 Problème(s) Cause(s) possible(s) Solution(s) proposée(s) Huile sur la Fuite d’huile du Remplacez les joints selon les besoins. presse. cylindre. Serrez ou ajoutez du produit d’étanchéité Fuite d’huile du selon les besoins. raccord ou de la Raccord défectueux.
-
Page 34: Liste Des Pièces
9081563 PRESSE D' A TELIER HYDRAULIQUE V1.0 RÉPARTITION DES PIÈCES LISTE DES PIÈCES DESCRIPTION QTÉ DESCRIPTION QTÉ Traverse supérieure Rondelle M12 Boulon M12x35 Rondelle-frein M12 www.princessauto.com / 1-800-665-8685 Page 18... - Page 35 V1.0 PRESSE D' A TELIER HYDRAULIQUE 9081563 DESCRIPTION QTÉ DESCRIPTION QTÉ Écrou M12 Boulon M10x30 Montant, gauche Douille courte Connecteur de cadre de plate- Plaque de raccordement forme Boulon à œillet Cadre de plateforme Ressort Boulon M12x120 Support du récepteur de poignée Goupille du cadre de plate-forme Écrou, M10...
- Page 36 Cette page a été laissée blanche intentionnellement.
