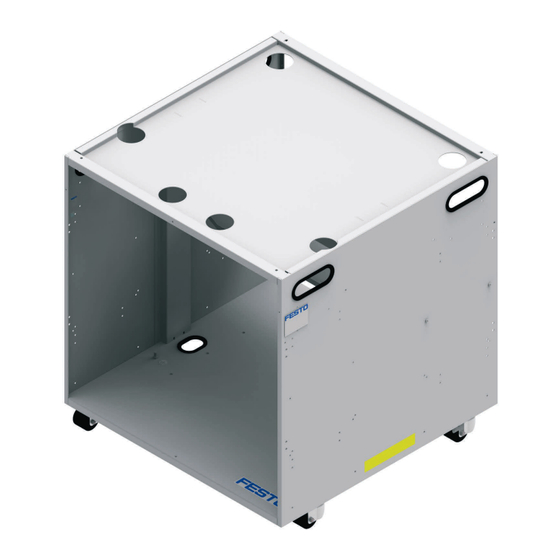

Trolley for industrial robots
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
8106688
MPS
Trolley for Industrial Robots
®
MPS
®
Accessories
Technische Daten und
Montagehinweise
Technical data and
assembly information
Especificaciones técnicas
y instrucciones para
el montaje
Caractéristiques
techniques et consignes
de montage
Festo Didactic
8111134 de/en/es/fr
09/2019

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MPS 8106688 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Festo MPS 8106688

Summary of Contents for Festo MPS 8106688

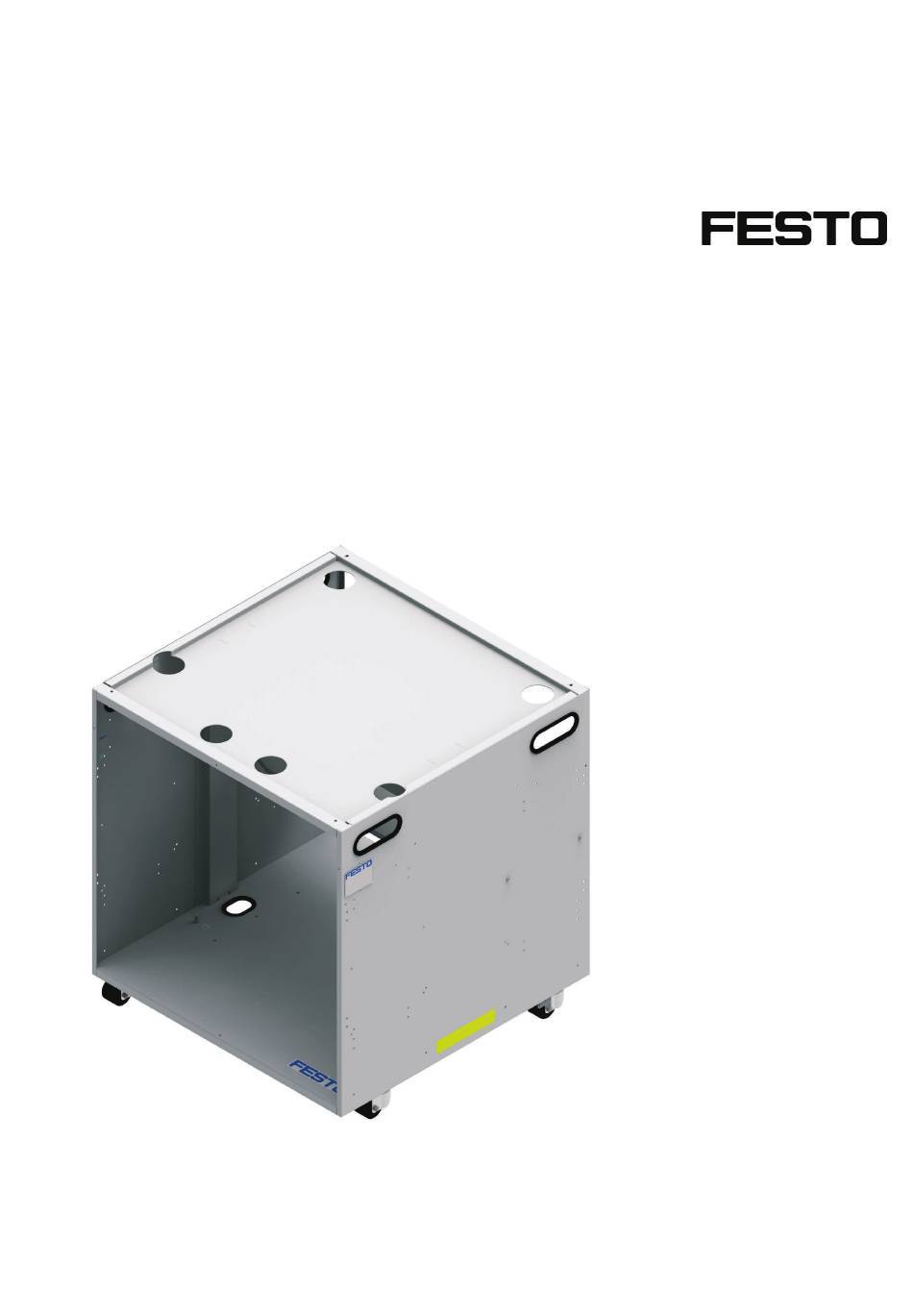

  • Page 1 8106688 Trolley for Industrial Robots ® ® Accessories Technische Daten und Montagehinweise Technical data and assembly information Especificaciones técnicas y instrucciones para el montaje Caractéristiques techniques et consignes de montage Festo Didactic 8111134 de/en/es/fr 09/2019...
  • Page 2 09/2019 Authors: Frank Ebel, Mustafa Ersoy, Markus Schmid Layout: Frank Ebel © Festo Didactic SE, Rechbergstraße 3, 73770 Denkendorf, Germany, 2019 +49 711 3467-0 www.festo-didactic.com +49 711 34754-88500 did@festo.com Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts verboten, soweit nicht ausdrücklich gestattet.
  • Page 3 CAUTION These operating instructions must always be available to the user. The operating instructions must be read before commissioning. The safety instructions must be observed Non-observance may result in severe personal injury or damage to property. © Festo Didactic 8111134...
  • Page 4 Les instructions de service doivent être constamment à la disposition de l'utilisateur. Les instructions de service doivent avoir été lues avant la mise en service. Se conformer aux consignes de sécurité. Le non-respect peut entraîner de graves dommages corporels ou matériels. © Festo Didactic 8111134...

  • Page 5: Table Of Contents

    Beschreibung ______________________________________________________________________ 7 Lieferumfang ______________________________________________________________________ 9 Zubehör ___________________________________________________________________________ 9 Montagehinweise ________________________________________________________________ 10 Profilplatte, Bedienpult und A4-Aufnahmeprofil _________________________________________ 10 ® Tür, 350 mm x 505 mm ________________________________________________________ 13 Tür, 350 mm x 660 mm ________________________________________________________ 15 ® © Festo Didactic 8111134...

  • Page 6: Sicherheitshinweise

    Greifen Sie zum Verfahren des Wagens immer in die seitlichen Grifföffnungen mit Kantenschutz. VORSICHT Transportsicherung Die Feststellbremsen der Lenkrollen des MPS Wagens sind keine Transportsicherung! ® Wenn Sie den MPS Wagen als Ladung transportieren, verwenden Sie Gurte zur ® Sicherung. © Festo Didactic 8111134...

  • Page 7: Technische Daten

    Industrieroboter zusammen mit Bedienpult, Robotersteuerung und Teachbox problemlos im Schulungsraum platziert werden können. Auch die Kombination von mehreren Stationen zu einer Anlage ist schnell und einfach möglich. ® Wagen für Industrieroboter, isometrische Ansicht von vorne und hinten © Festo Didactic 8111134...
  • Page 8 Mit den Profilen für eine DIN-A4-Aufnahme können weitere EduTrainer am Wagen verbaut werden. Optional ® anbaubare Türen schützen die Geräte im Innenbereich. Am MPS ® Wagen für Industrieroboter (Bestell-Nr. 8106688) kann keine Höhenverstellung der Profilplatte montiert werden. © Festo Didactic 8111134...

  • Page 9: Lieferumfang

    8108748 Tür, 505 mm hoch 8033595 (unter Bedienpult) Anschlagleiste 500 mm 8112135 (Anschlag inklusive Türen 505 mm) Tür, 660 mm hoch 8033596 (Rückseite) Anschlagleiste 644 mm 8112134 (Anschlag inklusive Türen 660 mm) Erdungsset 8088988 Änderungen vorbehalten © Festo Didactic 8111134...

  • Page 10: Montagehinweise

    Wagen Erdungsset, Dokument-Nr. 8088989 Sie finden diese Dokumente im Internet unter folgender Adresse: www.ip.festo-didactic.com 6.1 Profilplatte, Bedienpult und A4-Aufnahmeprofil Profilplatte 700 mm x 700 mm mit 2 Aussparungen @ 58 mm zur Schlauch- und Kabeldurchführung – Draufsicht © Festo Didactic 8111134...
  • Page 11 19“ Blindplatte 48 TE Blechschraube ST3.5x9.5 19“ Kommunikationsfeld 19“ Blindplatte 12 TE 19“ Bedienfeld 19“ Blindplatte 9 TE 19“ Blindplatte 16 TE 19“ Not-Halt-Bedienfeld A4-Aufnahmeprofile Bauteil Profil 50 mm x 687 mm Fächerscheibe A4.3 Linsenschraube M4x12 © Festo Didactic 8111134...
  • Page 12 ® Wagen für Industrieroboter ® Wagen mit Profilplatte, Bedienpult und A4-Aufnahmeprofilen © Festo Didactic 8111134...

  • Page 13: Mps ® Tür, 350 Mm X 505 Mm

    Zylinderschraube M4x16 Scheibe B4.3 Sechskantmutter M4 Scharnier Schloss-Baugruppe Flachkopfschraube M5x8 Die Türen werden ab Werk mit derselben Ausrichtung geliefert. Um die Türen gegenläufig zu montieren, müssen bei einer Tür jeweils Scharniere, Griff und Schloss umgebaut werden. © Festo Didactic 8111134...
  • Page 14 ® Wagen für Industrieroboter Anschlagleiste 500 mm Bauteil Bauteil Befestigungsleiste Linsenschraube M4x16 500 mm x 47 mm Anschlag 686 mm x 155 mm Linsenschraube M4x6 Fächerscheibe A4.3 © Festo Didactic 8111134...

  • Page 15: Mps ® Tür, 350 Mm X 660 Mm

    Zylinderschraube M4x16 Scheibe B4.3 Sechskantmutter M4 Scharnier Schloss-Baugruppe Flachkopfschraube M5x8 Die Türen werden ab Werk mit derselben Ausrichtung geliefert. Um die Türen gegenläufig zu montieren, müssen bei einer Tür jeweils Scharniere, Griff und Schloss umgebaut werden. © Festo Didactic 8111134...
  • Page 16 ® Wagen für Industrieroboter Bauteil Bauteil Befestigungsleiste Fächerscheibe A4.3 644 mm x 47 mm Linsenschraube M4x6 Anschlagleiste 644 mm © Festo Didactic 8111134...
  • Page 17 ® Wagen für Industrieroboter ® Wagen für Industrieroboter – beidseitig jeweils 2 Türen montiert © Festo Didactic 8111134...
  • Page 18 ® Wagen für Industrieroboter © Festo Didactic 8111134...
  • Page 19 Scope of delivery _________________________________________________________________ 23 Accessories ______________________________________________________________________ 23 Assembly instructions _____________________________________________________________ 24 Profile plate, control console, and A4 mounting profile ___________________________________ 24 ® door, 350 mm x 505 mm ______________________________________________________ 27 door, 350 mm x 660 mm ______________________________________________________ 29 ® © Festo Didactic 8111134...

  • Page 20: Safety Instructions

    CAUTION Transportation lock The parking brakes on the swivel casters of the MPS trolley are not designed as ® transportation locks! When transporting the MPS trolley as freight, use belts to secure it. ® © Festo Didactic 8111134...

  • Page 21: Technical Data

    Teachbox. You can also quickly and easily combine multiple stations to form one system. ® trolley for industrial robots, isometric view from front and rear © Festo Didactic 8111134...
  • Page 22 Optional ® attachable doors protect the equipment inside. A height adjustment of the profile plate cannot be mounted on the MPS ® trolley for industrial robots (order no. 8106688). © Festo Didactic 8111134...

  • Page 23: Scope Of Delivery

    (under the control console) Arresting strip 500 mm 8112135 (stop including doors 505 mm) Door, 660 mm high 8033596 (back) Arresting strip 644 mm 8112134 (stop including doors 660 mm) Grounding set 8088988 Subject to change © Festo Didactic 8111134...

  • Page 24: Assembly Instructions

    You can find these documents on the internet at the following address: www.ip.festo-didactic.com 6.1 Profile plate, control console, and A4 mounting profile Profile plate, 700 mm x 700 mm, with 2 openings @ 58 mm for cable and tubing feedthrough – plan view © Festo Didactic 8111134...
  • Page 25 19“ blind plate 12 HP 19“ control panel 19“ blind plate 9 HP 19“ blind plate 16 HP 19“ emergency stop A4 mounting profiles Component Profile, 50 mm x 687 mm Serrated washer A4.3 Raised head screw M4x12 © Festo Didactic 8111134...
  • Page 26 ® Trolley for Industrial Robots ® trolley with profile plate, control console and A4 mounting profiles © Festo Didactic 8111134...

  • Page 27: Mps ® Door, 350 Mm X 505 Mm

    Hex nut M4 Hinge Lock module Flat head screw M5x8 As standard the doors are supplied with the same orientation. To mount the doors in opposite directions, the hinges, handle and lock must be converted for one door. © Festo Didactic 8111134...
  • Page 28 ® Trolley for Industrial Robots Stop strip 500 mm Component Component Mounting strip Raised head screw M4x16 500 mm x 47 mm Stop 686 mm x 155 mm Raised head screw M4x6 Serrated washer A4.3 © Festo Didactic 8111134...

  • Page 29: Mps ® Door, 350 Mm X 660 Mm

    Hex nut M4 Hinge Lock module Flat head screw M5x8 As standard the doors are supplied with the same orientation. To mount the doors in opposite directions, the hinges, handle and lock must be converted for one door. © Festo Didactic 8111134...
  • Page 30 ® Trolley for Industrial Robots Component Component Mounting strip Serrated washer A4.3 644 mm x 47 mm Raised head screw M4x6 Stop strip 644 mm © Festo Didactic 8111134...
  • Page 31 ® Trolley for Industrial Robots ® trolley for industrial robots – with 2 doors mounted on each side © Festo Didactic 8111134...
  • Page 32 ® Trolley for Industrial Robots © Festo Didactic 8111134...
  • Page 33 Instrucciones para el montaje _______________________________________________________ 38 Placa perfilada, consola de control y perfil de montaje A4 ________________________________ 38 Puerta MPS ® , 350 mm x 505 mm _____________________________________________________ 41 Puerta MPS , 350 mm x 660 mm _____________________________________________________ 43 ® © Festo Didactic 8111134...

  • Page 34: Indicaciones De Seguridad

    Protección de transporte Los frenos de estacionamiento de los rodillos guía del chasis rodante MPS no son un ® bloqueo para el transporte. Cuando transporte el chasis rodante MPS como carga, utilice correas para asegurarlo. ® © Festo Didactic 8111134...

  • Page 35: Especificaciones Técnicas

    La combinación de varias estaciones en una instalación también se puede llevar a cabo de forma rápida y sencilla. Chasis rodante MPS ® para robots industriales, vista isométrica desde delante y desde atrás © Festo Didactic 8111134...
  • Page 36 Las puertas ampliables de forma opcional protegen el dispositivo en la zona interior. En el chasis rodante MPS ® para robots industriales no se puede montar ningún ajuste de altura de la placa perfilada (núm. de pedido 8106688). © Festo Didactic 8111134...

  • Page 37: Suministro

    8112135 (Tope con puertas 505 mm) Puerta, 660 mm de alto 8033596 (parte trasera) Regleta de tope 644 mm 8112134 (Tope con puertas 660 mm) Kit de toma de tierra 8088988 Reservado el derecho de modificación © Festo Didactic 8111134...

  • Page 38: Instrucciones Para El Montaje

    6.1 Placa perfilada, consola de control y perfil de montaje A4 Placa perfilada 700 mm x 700 mm con 2 orificios @ 58 mm para el paso del cable y del tubo flexible – vista en planta © Festo Didactic 8111134...
  • Page 39 Placa ciega de 19" 9 TE Placa ciega de 19" 16 TE Panel de control de parada de emergencia de 19" Perfiles de montaje A4 Componente Perfil 50 mm x 687 mm Arandela dentada A4.3 Tornillo alomado M4x12 © Festo Didactic 8111134...
  • Page 40 Chasis rodante MPS ® para robots industriales Chasis rodante MPS ® con placa perfilada, consola de control y perfiles de montaje A4 © Festo Didactic 8111134...

  • Page 41: Puerta Mps ® , 350 Mm X 505 Mm

    Conjunto modular de la cerradura Tornillo cabeza plana M5x8 Las puertas se suministran de fábrica con la misma orientación. Para montar las puertas en direcciones opuestas, las bisagras, la asa y la cerradura deben ser convertidas para una puerta. © Festo Didactic 8111134...
  • Page 42 Chasis rodante MPS ® para robots industriales Regleta de tope 500 mm Componente Componente Cinta de montaje Tornillo alomado M4x16 500 mm x 47 mm Tope 686 mm x 155 mm Tornillo alomado M4x6 Arandela dentada A4.3 © Festo Didactic 8111134...

  • Page 43: Puerta Mps ® , 350 Mm X 660 Mm

    Conjunto modular de la cerradura Tornillo cabeza plana M5x8 Las puertas se suministran de fábrica con la misma orientación. Para montar las puertas en direcciones opuestas, las bisagras, la asa y la cerradura deben ser convertidas para una puerta. © Festo Didactic 8111134...
  • Page 44 Chasis rodante MPS ® para robots industriales Componente Componente Cinta de montaje Arandela dentada A4.3 644 mm x 47 mm Tornillo alomado M4x6 Regleta de tope 644 mm © Festo Didactic 8111134...
  • Page 45 Chasis rodante MPS ® para robots industriales ® Chasis rodante MPS para robots industriales – 2 puertas montadas a ambos lados © Festo Didactic 8111134...
  • Page 46 Chasis rodante MPS ® para robots industriales © Festo Didactic 8111134...
  • Page 47 Consignes de montage ____________________________________________________________ 52 Plaque profilée, pupitre et profilé de montage A4 _______________________________________ 52 Porte MPS ® , 350 mm x 505 mm ______________________________________________________ 55 Porte MPS , 350 mm x 660 mm ______________________________________________________ 57 ® © Festo Didactic 8111134...

  • Page 48: Instructions De Sécurité

    Verrouillage pour le transport Les freins de maintien des roulettes pivotantes du chariot MPS ne sont pas un ® verrouillage pour le transport ! Si vous transportez le chariot MPS comme chargement, utilisez des sangles pour le ® blocage. © Festo Didactic 8111134...

  • Page 49: Caractéristiques Techniques

    Teachbox dans la salle de formation. La combinaison de plusieurs stations dans une installation est également possible de manière simple et rapide. Chariot MPS ® pour robots industriels, vue isométrique avant et arrière © Festo Didactic 8111134...
  • Page 50 être montés sur le chariot. Des portes disponibles en option protègent les appareils à l'intérieur. Aucun réglage en hauteur de la plaque profilée ne peut être monté sur le chariot MPS ® pour robots industriels (référence 8106688). © Festo Didactic 8111134...

  • Page 51: Fourniture

    Barrette de butée 500 mm 8112135 (butée avec portes 505 mm) Porte, 660 mm de haut 8033596 (arrière) Barrette de butée 644 mm 8112134 (butée avec portes 660 mm) Kit de mise à la terre 8088988 Sous réserve de modifications © Festo Didactic 8111134...

  • Page 52: Consignes De Montage

    Vous trouverez ces documents sur Internet à l'adresse suivante : www.ip.festo-didactic.com 6.1 Plaque profilée, pupitre et profilé de montage A4 Plaque profilée, 700 mm x 700 mm, avec 2 évidements @ 58 mm vers le passage de câble et tuyau - Vue de dessus © Festo Didactic 8111134...
  • Page 53 Panneau de commande 19" Plaque d'obturation 19'' 9 TE Plaque d'obturation 19'' 16 TE Panneau d'arrêt d'urgence 19'' Profilés de montage A4 Composant Profilé 50 mm x 687 mm Rondelle éventail, A4.3 Vis à tête bombée M4x12 © Festo Didactic 8111134...
  • Page 54 Chariot MPS ® pour robots industriels Chariot MPS ® avec plaque profilée, pupitre de commande et profilés de logement A4 © Festo Didactic 8111134...

  • Page 55: Porte Mps ® , 350 Mm X 505 Mm

    Module serrure Vis à tête plate M5x8 Les portes sont livrées d'usine avec la même orientation. Pour pouvoir monter les portes dans des directions opposées, les charnières, la poignée et la serrure d'une porte doivent être converties. © Festo Didactic 8111134...
  • Page 56 Barrette de butée 500 mm Composant Composant Barrette de fixation Vis à tête bombée M4x16 500 mm x 47 mm Butée 686 mm x 155 mm Vis à tête bombée M4x6 Rondelle éventail A4.3 © Festo Didactic 8111134...

  • Page 57: Porte Mps ® , 350 Mm X 660 Mm

    Module serrure Vis à tête plate M5x8 Les portes sont livrées d'usine avec la même orientation. Pour pouvoir monter les portes dans des directions opposées, les charnières, la poignée et la serrure d'une porte doivent être converties. © Festo Didactic 8111134...
  • Page 58 Chariot MPS ® pour robots industriels Composant Composant Barrette de fixation Rondelle éventail, A4.3 644 mm x 47 mm Vis à tête bombée M4x6 Barrette de butée 644 mm © Festo Didactic 8111134...
  • Page 59 Chariot MPS ® pour robots industriels ® Chariot MPS pour robots industriels – respectivement 2 portes montées de chaque côté © Festo Didactic 8111134...
  • Page 60 Chariot MPS ® pour robots industriels © Festo Didactic 8111134...
