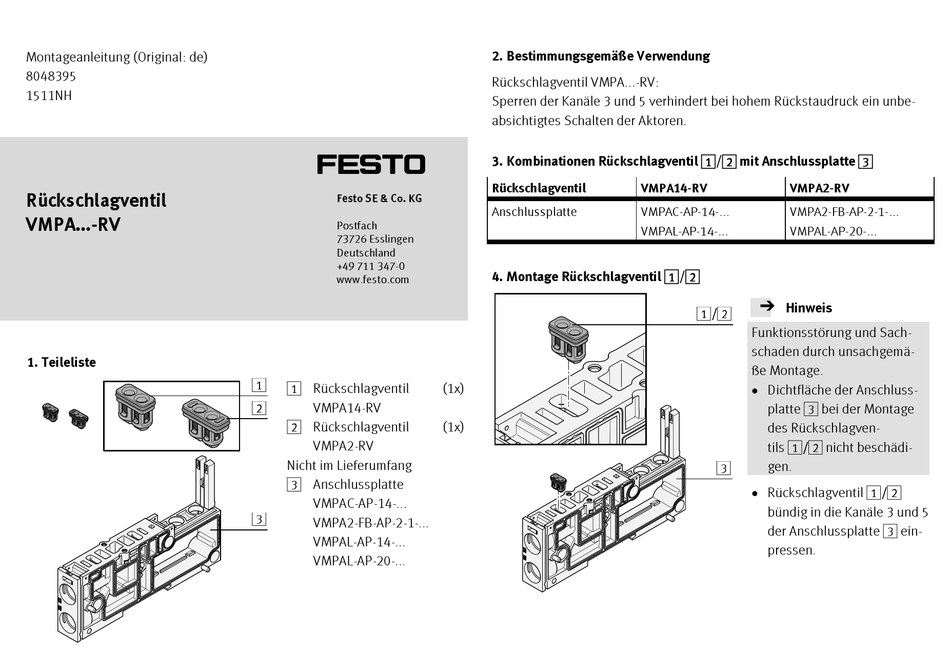

Montageanleitung (Original: de)
8048395
1511NH

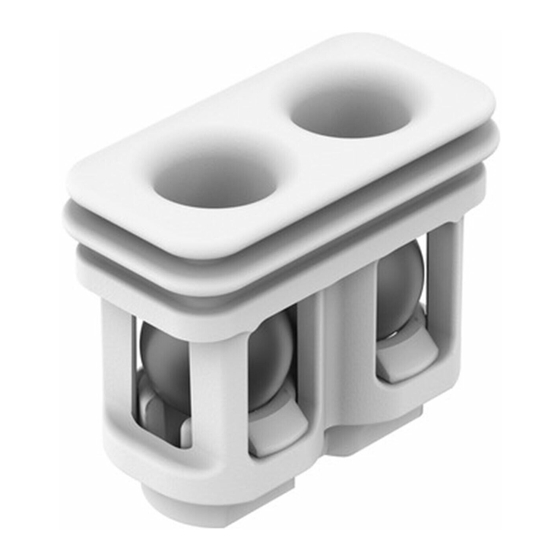

Rückschlagventil
VMPA...-RV
1. Teileliste
†‡
Festo SE & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1
2190
1 Rückschlagventil
3d_1
2
VMPA14-RV
2 Rückschlagventil
VMPA2-RV
2190
Nicht im Lieferumfang
3d_2
3 Anschlussplatte
VMPAC-AP-14-...
3
VMPA2-FB-AP-2-1-...
VMPAL-AP-14-...
VMPAL-AP-20-...
2. Bestimmungsgemäße Verwendung
Rückschlagventil VMPA...-RV:
Sperren der Kanäle 3 und 5 verhindert bei hohem Rückstaudruck ein unbe-
absichtigtes Schalten der Aktoren.
3. Kombinationen Rückschlagventil 1/2 mit Anschlussplatte 3
Rückschlagventil
Anschlussplatte
4. Montage Rückschlagventil 1/2
(1x)
(1x)
VMPA14-RV
VMPA2-RV
VMPAC-AP-14-...
VMPA2-FB-AP-2-1-...
VMPAL-AP-14-...
VMPAL-AP-20-...
2190
3d_3
Hinweis
1/2
Funktionsstörung und Sach-
schaden durch unsachgemä-
ße Montage.
Dichtfläche der Anschluss-
platte 3 bei der Montage
des Rückschlagven-
tils 1/2 nicht beschädi-
gen.
3
Rückschlagventil 1/2
bündig in die Kanäle 3 und 5
der Anschlussplatte 3 ein-
pressen.
