Datum
02.06.2017
Festo Didactic SE
Bearb.
muse
Rechbergstraße 3
Gepr.
D-73770 Denkendorf
Ze.Nr.
N: FDMR04E
F:
WUP0U37506
MPS-D_Station_Messen
1
2
Titelblatt
3
4
Schaltungsunterlagen / Circuit diagrams
®
System MPS
®
MPS
Station Messen
®
Measuring station
MPS
8038623
DPJ
VN
Title page
Messen
5
Measuring station
=
+
2
>>
Seite
1
von
11
Advertisement
Table of Contents
Related Manuals for Festo MPS 8038623
Summary of Contents for Festo MPS 8038623
- Page 1 Schaltungsunterlagen / Circuit diagrams ® System MPS ® Station Messen ® Measuring station << >> Measuring station Datum 02.06.2017 Festo Didactic SE Titelblatt 8038623 Bearb. muse Rechbergstraße 3 Seite Gepr. D-73770 Denkendorf Title page Messen Ze.Nr. N: FDMR04E WUP0U37506 MPS-D_Station_Messen...
-
Page 2: Table Of Contents
30.05.2017 muse Modul Dreh-Hub Pneumatik -G2 Rotary/lifting module pneumatics -G2 02.06.2017 muse FD01MPS 05/2005 MPS-D_Station_Messen << >> Measuring station Datum 08.06.2017 Festo Didactic SE Inhaltsverzeichnis 8038623 Bearb. muse Rechbergstraße 3 Seite Gepr. D-73770 Denkendorf Index page Messen Ze.Nr. N: FDMR04E... -
Page 3: Aufbauplan

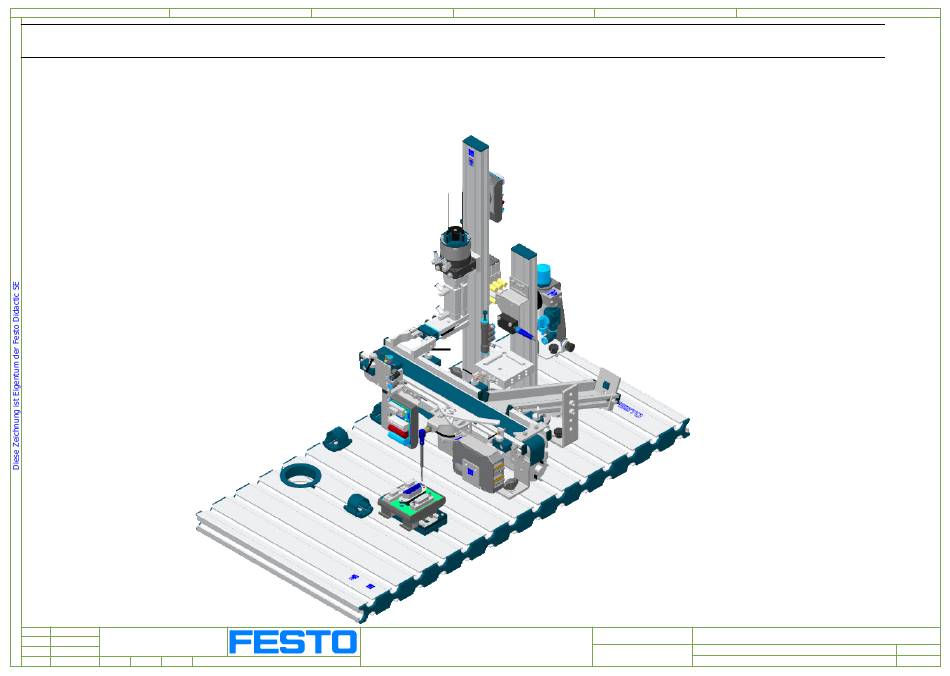

Modul Band Conveyor module Modul Dreh-Hub Rotary/lifting module << >> Measuring station Datum 02.06.2017 Festo Didactic SE Aufbauplan 8038623 Bearb. muse Rechbergstraße 3 Seite Gepr. D-73770 Denkendorf Layout Messen Ze.Nr. N: FDMR04E WUP0U37506 MPS-D_Station_Messen... -
Page 4: Mini E/A-Terminal -G1Xg1 -G2Xg1
24VA & 24VB unterbrochen 24VA & 24VB gebrückt 24VA & 24VB seperated 24VA & 24VB bridged << >> Measuring station Datum 08.06.2017 Festo Didactic SE Mini E/A-Terminal -G1XG1 -G2XG1 8038623 Bearb. muse Rechbergstraße 3 Mini I/O-terminal -G1XG1 -G2XG1 Seite Gepr. -
Page 5: C-Interface -B1Xg1
24VB 24VB bn-gn GND A GND A wh-ye GND B GND B << >> Measuring station Datum 20.07.2016 Festo Didactic SE C-Interface -B1XG1 8038623 Bearb. muse Rechbergstraße 3 Seite Gepr. D-73770 Denkendorf C-Interface -B1XG1 Messen Ze.Nr. N: FDMR04E WUP0U37506... -
Page 6: Modul Band Digital -G1
1: reverse feed separator position of conveyor conveyor 2: forward << >> Measuring station Datum 02.06.2017 Festo Didactic SE Modul Band digital -G1 8038623 Bearb. muse Rechbergstraße 3 Seite Gepr. D-73770 Denkendorf Conveyor module digital -G1 Messen Ze.Nr. -
Page 7: Modul Band Analog -G1
GND A Beschriftungsbeispiel GND A Werkstückhöhe nicht korrekt Height of workpiece not correct << >> Measuring station Datum 02.06.2017 Festo Didactic SE Modul Band analog -G1 8038623 Bearb. muse Rechbergstraße 3 Seite Gepr. D-73770 Denkendorf Conveyor module analog -G1 Messen Ze.Nr. -
Page 8: Modul Dreh-Hub -G2
"conveyor" "Measuring table" downwards opened at top gripper swivel drive << >> Measuring station Datum 02.06.2017 Festo Didactic SE Modul Dreh-Hub -G2 8038623 Bearb. muse Rechbergstraße 3 Rotary/lifting module -G2 Seite Gepr. D-73770 Denkendorf Messen Ze.Nr. N: FDMR04E... -
Page 9: Mps® Station Messen -B1
UE4_G2-AI1 wh-pk 24VB UE3_G2-AI0 wh-bl GND B Leitungsbeschriftungen in Steckernähe anbringen << >> Measuring station Datum 02.06.2017 Festo Didactic SE MPS® Station Messen -B1 8038623 Bearb. muse Rechbergstraße 3 MPS® Measuring station -B1 Seite Gepr. D-73770 Denkendorf Messen Ze.Nr. N: FDMR04E... -
Page 10: Conveyor Module Pneumatics -G1
<< >> Measuring station Modul Band Pneumatik -G1 Datum 30.05.2017 Festo Didactic SE 8038623 Bearb. muse Rechbergstraße 3 Conveyor module pneumatics -G1 Seite Gepr. D-73770 Denkendorf Messen Ze.Nr. N: FDMR04E WUP0U37506 MPS-D_Station_Messen... -
Page 11: Rotary/Lifting Module Pneumatics -G2
<< >> Measuring station Modul Dreh-Hub Pneumatik -G2 Datum 02.06.2017 Festo Didactic SE 8038623 Bearb. muse Rechbergstraße 3 Rotary/lifting module pneumatics -G2 Seite Gepr. D-73770 Denkendorf Messen Ze.Nr. N: FDMR04E WUP0U37506 MPS-D_Station_Messen...
