162 AVENTICS | EtherNet/IP™ | R412012728–BDL–001–AC
Descripción del aparato

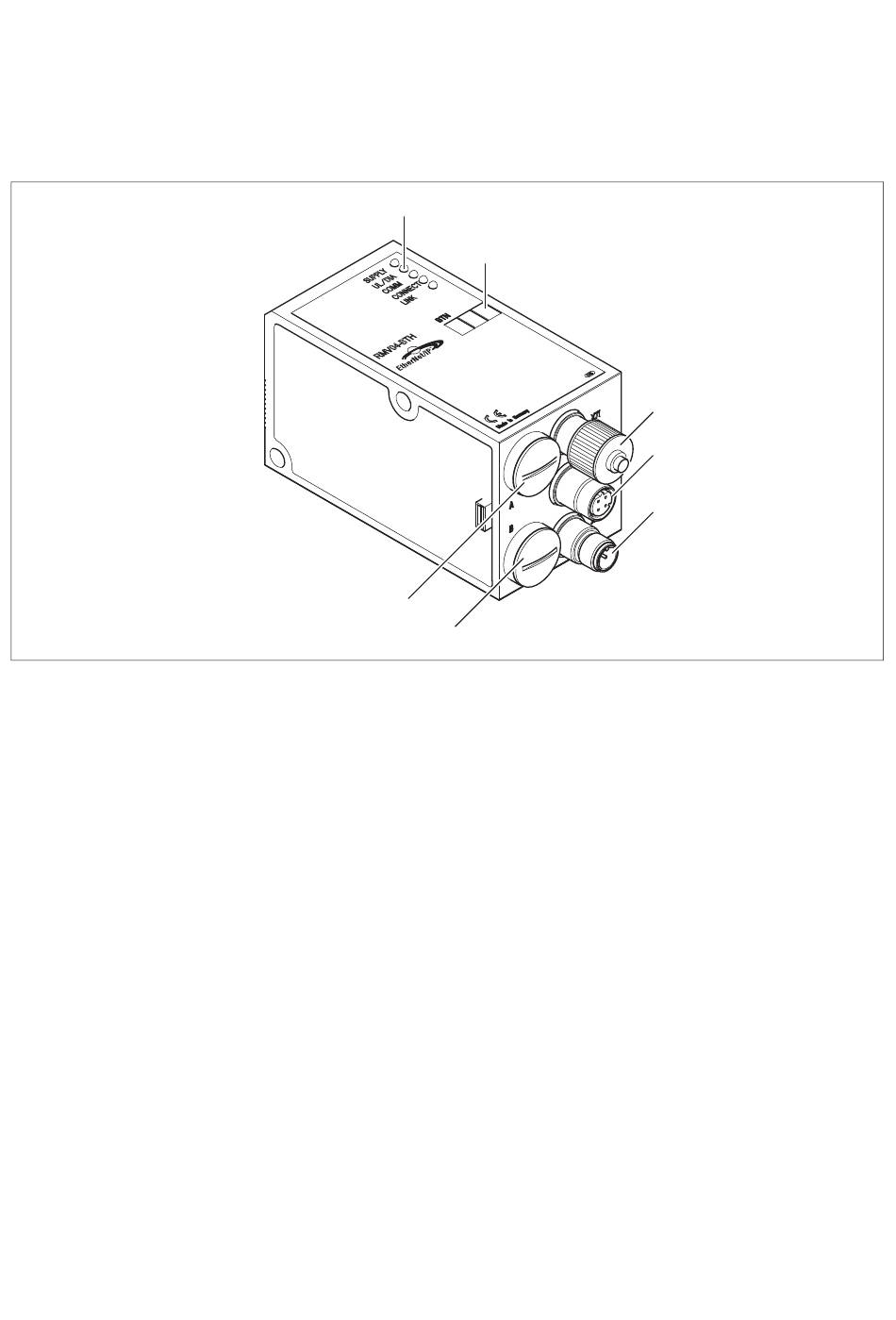

Fig. 2: Vista general del acoplador de bus
1 Indicadores LED para mensajes de diagnóstico
2 Campo de rotulación UB
3 X71 (interfaz opcional de servicio RS232)
4 Conexión X72 (BUS) para el pilotaje de las válvulas y los módulos E/S
5 Conexión X10 (POWER) para la alimentación de tensión de las bobinas de válvula, lógica y entradas
6 Tapa roscada B para los conmutadores de corredera S4, S5 y S6
(asignación de las válvulas a la alimentación de tensión)
7 Tapa roscada A para los conmutadores giratorios S1 y S2 (sin función),
así como el interruptor DIP S3 (sin función)
Diagnóstico
Cantidad de válvulas
pilotables

5.2 Componentes del aparato

5.2.1

Acoplador de bus

1
7
6
El acoplador de bus está concebido únicamente para el funcionamiento como esclavo
en un sistema de bus EtherNet/IP™ basado en el estándar de transferencia
IEEE 802.3.
El módulo se conecta mediante un cable conforme a la especificación EtherNet/IP™
a un switch/hub o directamente a un control.
Las tensiones de alimentación para la lógica y el pilotaje de válvulas se supervisan. Si
se excede o no se alcanza el margen configurado, se emitirá una señal de fallo que se
indica mediante un LED de diagnóstico e información de diagnóstico.
Como máximo se pueden pilotar 16 válvulas biestables o 32 válvulas monoestables o una
combinación correspondiente de válvulas biestables y monoestables. De cualquier modo,
como máximo se pueden pilotar 32 bobinas de válvula.
2
3
4
5
