Controllo degli attuatori del modulo di uscita

Prima della messa in funzione controllare la funzionalità e l'efficacia degli
attuatori servendosi degli indicatori LED del modulo di uscita.
O O
O O
O O
O
O O

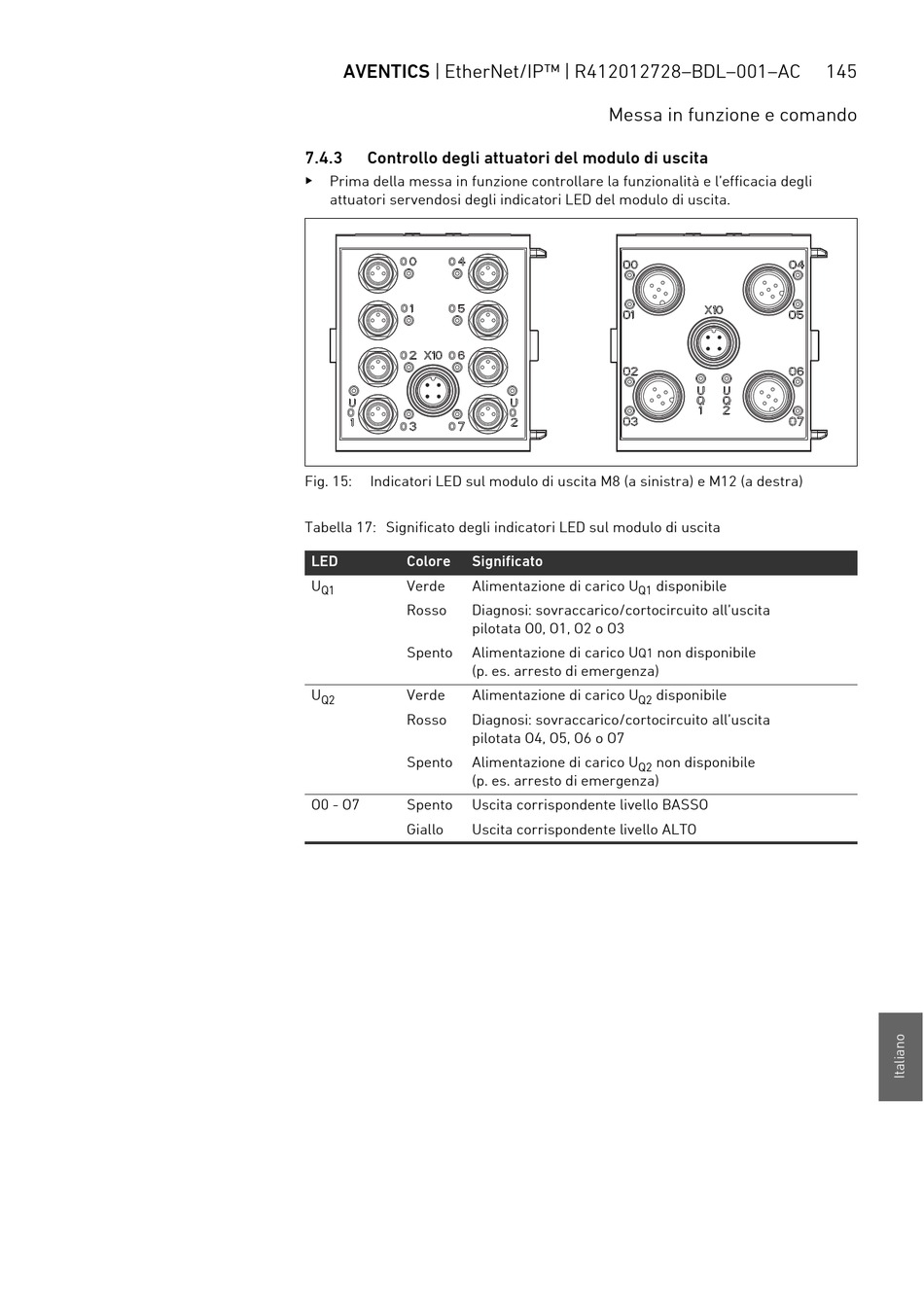

Fig. 15: Indicatori LED sul modulo di uscita M8 (a sinistra) e M12 (a destra)
Tabella 17: Significato degli indicatori LED sul modulo di uscita
LED Colore Significato
U Verde Alimentazione di carico U
Q1
Rosso Diagnosi: sovraccarico/cortocircuito all'uscita
pilotata O0, O1, O2 o O3
Spento Alimentazione di carico U
(p. es. arresto di emergenza)
U Verde Alimentazione di carico U
Q2
Rosso Diagnosi: sovraccarico/cortocircuito all'uscita
pilotata O4, O5, O6 o O7
Spento Alimentazione di carico U
(p. es. arresto di emergenza)
O0 - O7 Spento Uscita corrispondente livello BASSO
Giallo Uscita corrispondente livello ALTO
Messa in funzione e comando
O
disponibile
Q1
non disponibile
Q1
disponibile
Q2
non disponibile
Q2
