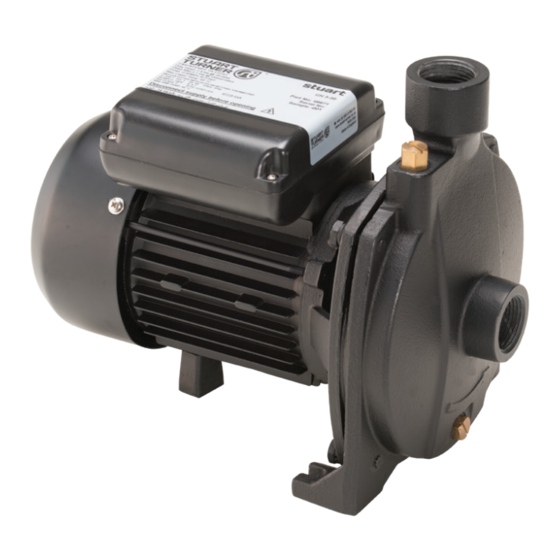

Stuart Turner CH 3-30 CI Installation, Operation & Maintenance Instructions Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

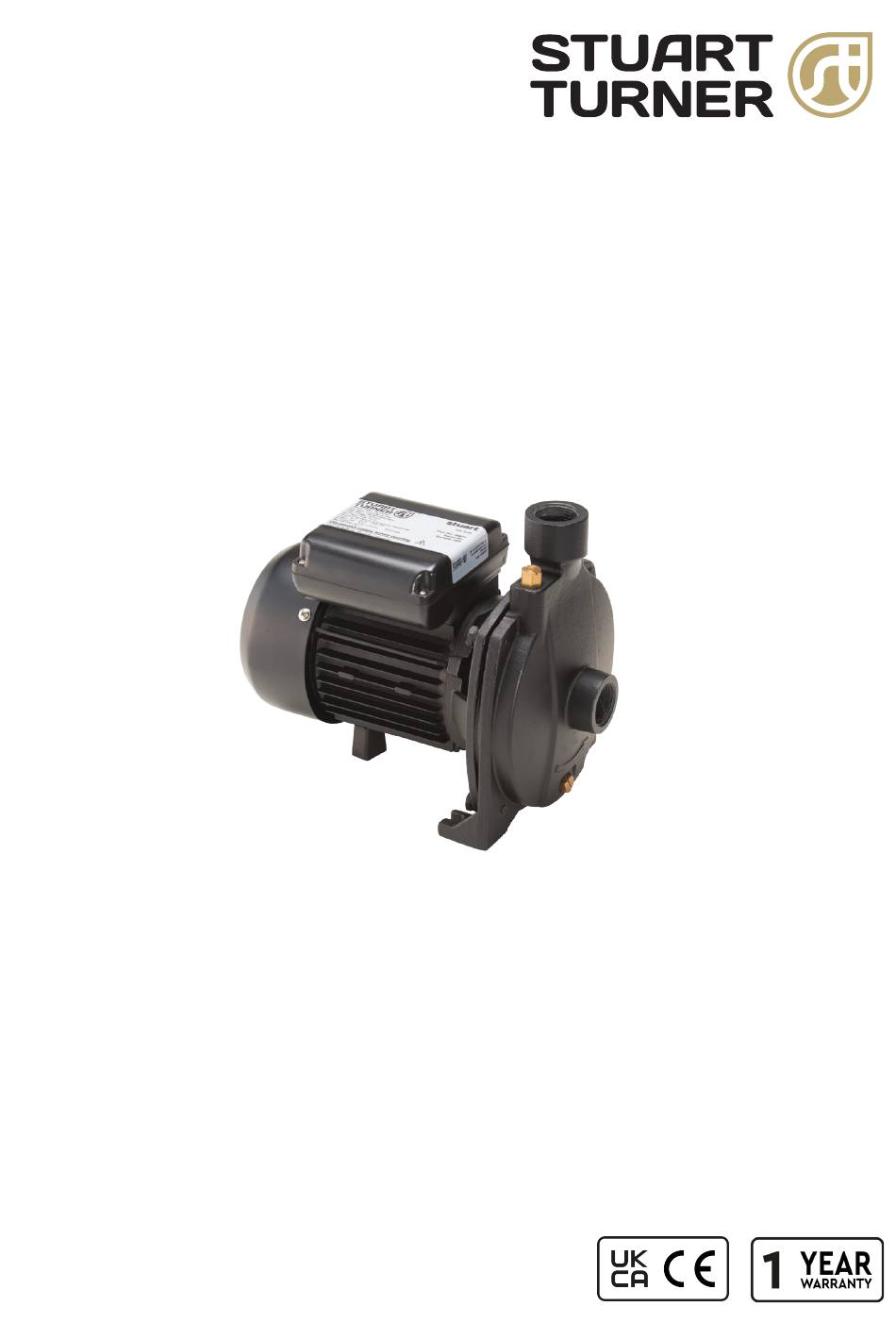

STUART
Installation, Operation & Maintenance
Instructions
Please leave this instruction booklet with the owner as it contains
important warranty, maintenance and safety information
Read this manual carefully before commencing installation.
This manual covers the following products suitable for 220/1/60 supply:
CH 3-30 CI
Pt. No. 46672
CH 3-40 CI
Pt. No. 46717
60 Hz
CH 3-45 CI
Pt. No. 46718

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CH 3-30 CI and is the answer not in the manual?

Questions and answers

Related Manuals for Stuart Turner CH 3-30 CI

Summary of Contents for Stuart Turner CH 3-30 CI

  • Page 1 Please leave this instruction booklet with the owner as it contains important warranty, maintenance and safety information Read this manual carefully before commencing installation. This manual covers the following products suitable for 220/1/60 supply: CH 3-30 CI CH 3-45 CI Pt. No. 46672 Pt. No. 46718 CH 3-40 CI Pt.

  • Page 2: Table Of Contents

    Arabic Installation Operation & Maintenance Instructions ....25 English (GB) Installation Operation & Maintenance Instructions ....2 PRODUCT DESCRIPTION Electric motor driven centrifugal pump.
  • Page 3 Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision. Maximum head (closed valve) 34 metres (CH 3-30 CI), 42 metres (CH 3-40 CI), 46 metres (CH 3-45 CI). The motor casing can become very hot under normal operating conditions.
  • Page 4 DO NOT allow the supply cord to contact hot surfaces, including the motor shell, pump body or pipework. The cord should be safely routed and secured by cable clips. This appliance must be earthed via the supply cord, which must be correctly connected to the earth point located in the terminal box.

  • Page 5: Checklist

    IMPORTANT: With the pump removed from its packaging check for any damage prior to Outlet installation. If any damage is found contact Stuart Turner Ltd within 24 hours of receipt. Inlet Fig. 1 A short length of cable is also supplied for shop test purposes only.

  • Page 6: Important Facts - Read Before Commencing Installation

    1 IMPORTANT FACTS: READ BEFORE COMMENCING PUMP INSTALLATION A Water storage capacity. 1.11 The water storage capacity must be sufficient to meet the flow rates required by the pumped equipment and any other water using fittings and appliances, which may be operated simultaneously. DO NOT RUN PUMP DRY. 1.12 Ensure the pump is primed as described in the priming section before starting, damage to the shaft seal will result otherwise.

  • Page 7: Location

    2 LOCATION - GENERAL 2.11 Access: For emergencies and maintenance the pump must be easily accessible. 2.12 Protection: The pump must be located in a dry position, frost free and protected from freezing. 2.13 Ventilation: Ensure an adequate air flow to cool the pump. Separate the pump from other appliances that generate heat.

  • Page 8: Electrical Installation

    3 ELECTRICAL INSTALLATION / EARTHING 3.11 Regulations: The electrical installation must be carried out in accordance with the current local regulations by a qualified person. 3.12 Safety: In the interests of electrical safety a 30 mA residual current device (R.C.D. not supplied) should be installed in the supply circuit. This may be part of a consumer unit or a separate unit.
  • Page 9 3.19 Fuse: All models should use 13 Amp fuse. 3.20 Supply cord replacement: The internal wiring within the terminal box must be routed and secured to ensure compliance with the electrical standard IEC 60335-1. It is essential that prior to any disturbance of this internal wiring, all cable routing and securing details are carefully noted to ensure re-assembly to the same factory pattern is always maintained.

  • Page 10: Plumbing

    4 PLUMBING 4.11 Pipework: For optimum performance pipework use 22 mm dia., 15 mm can be used but will result in reduced pump performance. 4.12 Isolating valves: Separate isolating valves (non restrictive) must be fitted to allow easy pump service. 4.13 Although this pump is not self priming, once fitted with a footvalve and strainer it can be used to draw water from a storage tank below the pump position, or without a footvalve and stainer, from a tank above the pump...

  • Page 11: Technical Specification

    13.15 Kg 18.25 Kg 21.05 Kg Stuart Turner reserve the right to amend the specification in line with its policy of continuous development of its products. *Note: The maximum pressure that can be applied to the pump under any installation conditions.

  • Page 12: Trouble Shooting

    Check fuse (see fuse section). Check circuit breaker is set. Check wiring connections. Pump jammed. If motor ‘Buzzes’ switch off power and contact Stuart Turner. Integral motor Wait for thermotrip to auto-reset and thermotrip activated. check that duty point and run time is within specification (see technical specification).

  • Page 13: Warranty

    Proof of purchase should accompany the returned unit to avoid delay in investigation and dealing with your claim. You should obtain appropriate insurance cover for any loss or damage which is not covered by Stuart Turner Ltd in this provision. Please record here for your records. TYPE NO.
  • Page 14 .‫املعايري املطلوبة‬ .‫ مضمونة بأنها خالية من العيوب يف املواد أو الصناعة ملدة سنة واحدة من تاريخ ال رش اء‬Stuart Turner ‫إن جميع مضخات‬ ‫خالل فرتة الضامن، سنقوم بإصالح أي عيوب يف املضخة مجان ا ً نتيجة أخطاء يف املواد أو الصناعة، إىل جانب إصالح كل الوحدة أو‬...
  • Page 15 .‫تحقق من توصيالت األسالك‬ ‫يف حال أصدر املحرك «صوت طنني» قم بإطفاء الطاقة‬ .‫املضخة مسدودة‬ .Stuart Turner ‫واتصل برشكة‬ ‫انتظر حتى يقوم مرحل اإلعتاق الح ر اري بإعادة الضبط‬ ‫تم تنشيط مرحل اإلعتاق‬ ‫التلقايئ ثم قم بفحص كون نقطة التشغيل القصوى ووقت‬...
  • Page 16 21.05 18.25 13.15 .‫ بحق تعديل املواصفات مبا يتوافق مع سياستها املتمثلة يف التطوير املستمر ملنتجاتها‬Stuart Turner ‫تحتفظ رشكة‬ ‫مالحظة: يعترب أقىص ضغط عمل هو أقىص ضغط ميكن تطبيقه عىل غالف املضخة الداخيل تحت أي ظرف من‬ .‫ظروف الرتكيب‬ .‫** مالحظة: مع صامم سفيل ال رجعي‬...
  • Page 17 ‫4. أعامل السباكة‬ ‫مم، ميكن استخدام أنابيب‬ ‫أعامل األنابيب: للحصول عىل األداء األمثل ألعامل األنابيب استخدم أنابيب ذات قطر‬ 4.11 .‫مم لكن يؤدي ذلك إىل االنخفاض يف أداء املضخة‬ ‫بقطر‬ .‫صاممات العزل: يجب تثبيت صاممات عزل منفصلة (غري مقيدة) للسامح بالحصول عىل خدمة سهلة للمضخة‬ 4.12 ‫عىل...
  • Page 18 .‫أمبري مع جميع الط ر ا ز ات‬ ‫املصهر: ينبغي أن تستخدم مصاهر سعة‬ 3.19 :‫استبدال سلك التزويد بالطاقة‬ 3.20 ‫يجب توجيه األسالك الداخلية املمددة يف الصندوق الطريف وشدها بإحكام لضامن االلت ز ام باملعيار‬ ‫. من الرضوري قبل حصول أي تشويش يف هذه األسالك الداخلية، أن يتم‬ IEC ‫الكهربايئ‬...
  • Page 19 ‫3. الرتكيب الكهربايئ / التأريض‬ .‫األنظمة: يجب أن تتم عملية الرتكيب الكهربايئ وفق األنظمة املعمول بها محلي ا ً من قبل شخص مؤهل‬ 3.11 ‫السالمة: من أجل تحقيق السالمة الكهربائية، ينبغي تركيب أداة تعمل بالتيار املتبقي سعة 03 ميل أمبري‬ 3.12 ‫(األداة...
  • Page 20 ‫2. املكان – عام‬ .‫الوصول: يجب أن يكون الوصول إىل املضحة سه ال ً يف حاالت الطوارئ وألغ ر اض الصيانة‬ 2.11 .‫الحامية: يجب وضع املضخة يف مكان جاف، خال من الصقيع ومحمي من التجمد‬ 2.12 ‫التهوية: تأكد من أن هناك تدفق هواء كاف لتربيد املضخة. قم بفصل املضخة عن األجهزة األخرى التي تولد‬ 2.13 .)‫بوصات‬...
  • Page 21 ‫حقائق مهمة: يرجى الق ر اءة قبل الرشوع برتكيب املضخة‬ .‫أ . سعة تخزين املاء‬ ‫يجب أن تكون سعة تخزين املاء كافية لتفي مبعدالت التدفق التي تتطلبها معدات املضخة، إىل جانب متطلبات أي‬ 1.11 .‫تجهي ز ات وأجهزة املاء املستخدمة األخرى، والتي ميكن تشغيلها يف آن واحد‬ ‫تأكد...
  • Page 22 ‫هام: عند إ ز الة املضخة من عبوتها، قم بالتحقق من عدم‬ ‫منفذ إخ ر اج‬ ‫وجود تلف فيها قبل الرشوع يف تركيبها. يف حال تبني‬ Stuart Turner Ltd ‫وجود أي تلف، قم باالتصال برشكة‬ .‫ساعة من االستالم‬ ‫يف غضون‬...
  • Page 23 ‫ينبغي توجيه سلك التزويد بالطاقة واألسالك الداخلية يف الصندوق الطريف وتثبيتها‬ ‫. ويكون من الرضوري‬ IEC ‫بإحكام لضامن االمتثال للمعيار الكهربايئ‬ 60335 ‫قبل حدوث أي إ ز الة لهذه األسالك الداخلية تدوين تفاصيل توجيه الكابالت وتثبيتها‬ .‫بعناية لضامن إعادة تجميعها دامئ ا ً وفق منط املصنع املتبع دا مئ ًا‬ ‫يرجى...
  • Page 24 :‫تحذير‬ ‫يجب عدم استخدام مجموعة املضخة هذه ألي تطبيق آخر دون الحصول عىل املوافقة‬ .Stuart Turner Limited ‫الخطية من رشكة‬ .‫ال تقم بتوصيل هذه املضخة بخطوط املاء الرئيسية‬ ‫ميكن لألطفال البالغني 8 أعوام فأكرث واألشخاص الذين يعانون من نقص يف القد ر ات‬...

  • Page 25: Arabic Installation Operation & Maintenance Instructions

    ..........‫تعليامت الرتكيب والتشغيل والصيانة باللغة العربية‬ .
  • Page 26 ‫ي ُ تبع‬ - 26 -...
  • Page 27 ‫ي ُ تبع‬ - 27 -...
  • Page 28 Issue No. 2419/2-01 Pt. No. 20385...
