GDP-N/FW 2.3
DE
Kurzbetriebsanleitung
Gateway GDP-N/FW 2.3
Weitere Unterlagen Montieren
Ergänzend zu diesem Dokument finden Sie im Internet unter
www.turck.com
folgende Unterlagen:
■ Explosionsfähige Atmosphäre
Datenblatt
Explosionsgefahr durch zündfähige Funken
■
Handbuch excom – I/O-System für nicht eigensichere
➤
Stromkreise
■
Konformitätserklärungen (aktuelle Version)
Mehrere Geräte können unmittelbar nebeneinander montiert
Zu Ihrer Sicherheit
werden.
Bestimmungsgemäße Verwendung
➤
Das Gerät ist ein Betriebsmittel in der Zündschutzart „Erhöhte
Sicherheit" (IEC/EN 60079-7) und darf nur innerhalb des I/O-
Systems excom mit den zugelassenen Modulträgern MT...
➤
(TÜV 21 ATEX 8643 X bzw. IECEx TUR 21.0012X) in Zone 2
eingesetzt werden.
Anschließen
Das Gateway bildet die Schnittstelle zwischen dem I/O-
System excom und dem übergeordneten PROFIBUS-DP-
Feldbussystem. Das Gerät kann mit einer max. Übertragungs-
Explosionsfähige Atmosphäre
geschwindigkeit von 1500 kBit/s betrieben werden. Die
Explosionsgefahr durch zündfähige Funken
Gateways (2 × GDP-N) unterstützen Linienredundanz und
➤
Systemredundanz.
Jede andere Verwendung gilt als nicht bestimmungsgemäß.
Durch Aufstecken auf den Modulträger ist das Gerät mit der
Für daraus resultierende Schäden übernimmt Turck keine
internen Energieversorgung und Datenkommunikation des
Haftung.
Modulträgers verbunden. Zum Anschluss an den Feldbus
steht ein Standard-SUB-D-Steckverbinder auf dem Modulträ-
Allgemeine Sicherheitshinweise
■
ger zur Verfügung.
Nur fachlich geschultes Personal darf das Gerät montieren,
installieren, betreiben, einstellen und instand halten.
■
In Betrieb nehmen
Das Gerät erfüllt die EMV-Anforderungen für den industri-
ellen Bereich. Bei Einsatz in Wohnbereichen Maßnahmen Durch Aufschalten der Versorgungsspannung am Modulträ-
treffen, um Funkstörungen zu vermeiden. ger ist das aufgesteckte Gerät sofort eingeschaltet.
■
Nur Geräte miteinander kombinieren, die durch ihre tech-
Betreiben
nischen Daten für den gemeinsamen Einsatz geeignet sind.
Wenn keine explosionsfähige Atmosphäre vorliegt, kann das
Hinweise zum Ex-Schutz Gerät im laufenden Betrieb auf den Modulträger gesteckt
■
Bei Einsatz des Geräts in Ex-Kreisen muss der Anwender oder gezogen werden.
über Kenntnisse im Explosionsschutz (IEC/EN 60079-14
etc.) verfügen. LED-Funktionen
■
Nationale und internationale Vorschriften für den Explosi-
LED
onsschutz beachten.
Status
■
Gerät nur innerhalb der zulässigen Betriebs- und Umge-
bungsbedingungen (siehe Technische Daten und Vorga-
ben durch die Ex-Zulassung) einsetzen.
CAN
■
Bei Einsatz in Zone 2:
Geräte in ein separat zugelassenes Gehäuse nach IEC/
EN 60079-0 mit einer Schutzart mind. IP54 nach EN 60529
PDP
montieren.
Produktbeschreibung
Geräteübersicht
Siehe Abb. 1: Geräteansicht, Abb. 2: Abmessungen
Funktionen und Betriebsarten PRIO
Das Gateway verbindet die excom-Module mit dem (Redundanz-
status)
PROFIBUS-DP-Feldbussystem. Das Gerät wickelt den gesam-
ten Prozessdatenverkehr ab und generiert Diagnose-Informa-
tionen für das übergeordnete Steuerungssystem. Zusätzlich
Config
überträgt das Gateway herstellerspezifische Fehlercodes.
Gateways redundant betreiben
➤
EN

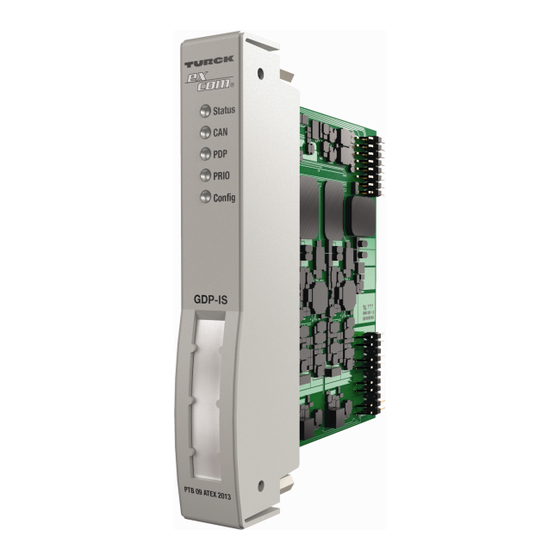

GDP-N/FW 2.3 Gateway
Other documents
Besides this document, the following material can be found
GEFAHR
on the Internet at www.turck.com:
■
Data sheet
■
excom manual – I/O system for intrinsically safe circuits
Das Gerät im laufenden Betrieb nur ziehen oder stecken,
■
Declarations of conformity (current version)
wenn keine explosionsfähige Atmosphäre vorliegt.
For your safety
Intended use
Montageort gegen Wärmestrahlung, schnelle Temperatur- The device is classified in compliance with explosion protec-
schwankungen, Staub, Schmutz, Feuchtigkeit und andere tion type "increased safety" (IEC/EN 60079-7) and must only
Umwelteinflüsse schützen. be used within the excom I/O system with the approved
Gerät in die dafür vorgesehene Position auf dem Modulträ- MT... module racks (TÜV 21 ATEX 8643 X and IECEx TUR
ger stecken und deutlich spürbar einrasten lassen. 21.0012X) in zone 2.
The gateway forms the interface between the excom I/O
system and the higher-level PROFIBUS-DP fieldbus system.
The device can be operated at a max. transmission speed
GEFAHR
of 1500 baud. The gateways (2 × GDP-N) support line and
system redundancy.
Any other use is not in accordance with the intended use.
SUB-D-Steckverbinder auf dem Modulträger in Zone 2
Turck accepts no liability for any resulting damage.
nicht unter Spannung stecken oder ziehen.
General safety instructions
■
The device must only be fitted, installed, operated and
maintained by trained and qualified personnel.
■
The device meets the EMC requirements for industrial
areas. When used in residential areas, take measures to
prevent radio interference.
■
Only combine devices for which the technical data is suit-
able for joint use.
Notes on Ex protection
■
When using the device in Ex circuits, the user must also
have knowledge of explosion protection (IEC/EN 60079-14
etc.).
■
Observe national and international regulations for explo-
sion protection.
■
Only use the device within the permissible operating and
ambient conditions (see technical data and Ex approval
Farbe Bedeutung
requirements).
grün betriebsbereit
■
Operation in zone 2:
rot interner Fehler, Gerät defekt
Install the devices in a separately approved enclosure in ac-
aus keine Spannungsversorgung
cordance with IEC/EN 60079-0 with a degree of protection
gelb interne Kommunikation fehlerfrei
of at least IP54 in accordance with EN 60529.
rot keine Kommunikation über den
Rückwandbus möglich
Product description
blinkt gelb ungültige PROFIBUS-DP-Adresse
Device overview
(000)
See fig. 1: device view, fig. 2: dimensions
rot kein Datenaustausch mit
PROFIBUS-DP-Master
Functions and operating modes
gelb Datenaustausch mit
The gateway connects the excom modules with the
PROFIBUS-DP-Master
PROFIBUS-DP fieldbus system. The device handles the entire
aus Gateway passiv
process data traffic and generates diagnostics information
gelb Gateway aktiv for the higher-level controller. The gateway also transmits
blinkt gelb abweichende Firmware-Version manufacturer-specific error codes.
auf redundantem Gateway
aus Konfiguration fehlerfrei
blinkt rot Konfigurationsfehler (fehlende
oder falsch gesteckte Module)
Nur Gateways mit gleichem Hardware- und Firmware-
Stand redundant betreiben.
Quick Start Guide
Installing
DANGER
Potentially explosive atmosphere
Risk of explosion through spark ignition
Only remove or fit the device during operation if a po-
➤
tentially explosive atmosphere is not present.
Several devices can be installed directly next to each other.
Protect the mounting location from radiated heat, sudden
➤
temperature fluctuations, dust, dirt, humidity and other
ambient influences.
Fit the device at the position intended for it on the rack
➤
and snap it fully into position.
Connection
DANGER
Potentially explosive atmosphere
Risk of explosion through spark ignition
Do not plug or remove the SUB-D connector on the
➤
module rack in zone 2 under live conditions.
When plugged onto the module rack, connect the device to
the internal power supply and the data communication of the
module rack. A standard SUB-D connector is provided on the
module rack for connection to the fieldbus.
Commissioning
Switching on the power supply on the module rack immedi-
ately switches on the fitted device.
Operation
The device can be fitted in or removed from the module rack
during operation if a potentially explosive atmosphere is not
present.
LEDs
LED
Status
CAN
PDP
PRIO
(Redundan-
cy status)
Config
Operating gateways redundantly
Only operate gateways redundantly with the same hard-
➤
ware and firmware version.

2
Wiring diagram
internal
bus
Color Meaning
Green Ready for operation
Red Internal error, device faulty
Off No power supply
Yellow Internal communication error-free
Red No communication via the back-
plane bus possible
Yellow Invalid PROFIBUS-DP address
internal
flashing (000)
power
Red No data exchange with PROFIBUS-
supply
DP master
Yellow Data exchange with
PROFIBUS-DP master
Off Gateway passive
Yellow Gateway active
Yellow Different firmware version on the
flashing redundant gateway
Off Configuration error-free
Red Configuration error (missing or
flashing incorrectly fitted modules)
GDP-N/FW 2.3
Gateway
Quick Start Guide
Doc. no. 100004202
Additional
information see
turck.com
118
106
18
Status 1 n.c.
GN/RD
2 n.c.
CAN 3 RxD / TxD-P
YE/RD
4 n.c.
P
PDP
5 DGND
R
YE/RD
6 DP
O
PRIO
F 7 n.c.
YE I
8 RxD / TxD-N
B
Con g
9 n.c.
U
RD
S
