Grundfos CUE Safety Instructions And Other Important Information page 7

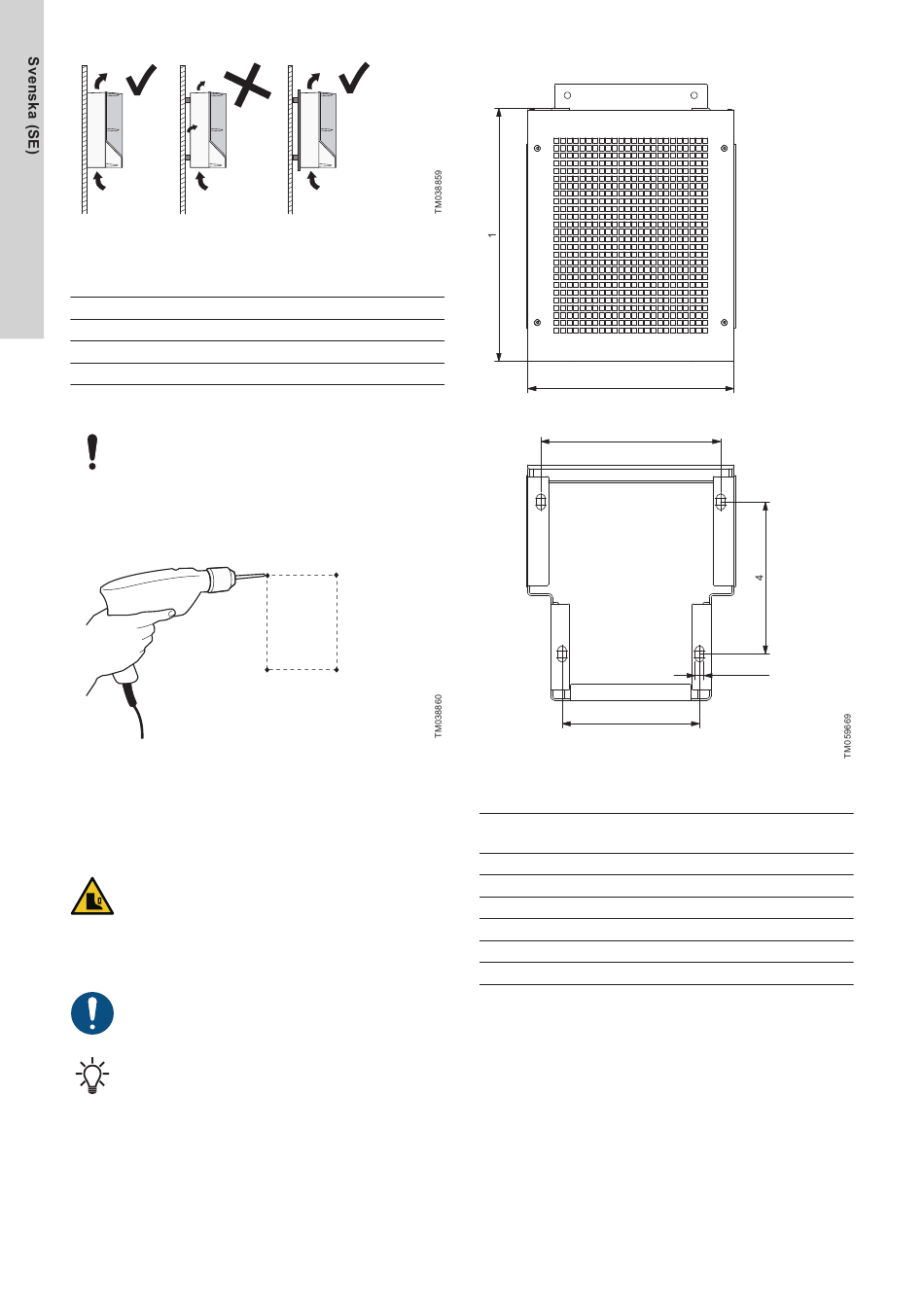

CUE upphängd direkt på väggen eller monterad på en baksida
Erforderligt fritt utrymme ovanför och under CUE-skåpet:
Kapsling
A2, A3, A4, A5
B1, B2, B3, B4, C1, C3
C2, C4, D1h, D2h, D5h, D7h
Montering
Det är användarens ansvar att CUE
monteras säkert på en stadig yta.
1. Märk ut och borra hålen.
2. Montera skruvarna på botten, men lämna dem lösa. Montera
CUE och dra åt de fyra skruvarna.
Borrning av hål i vägg
Montering på golv
VARNING
Klämning av fötter
Risk för dödsfall eller allvarliga
personskador
‐
CUE är mycket tung och kan falla
ned om sockeln inte är förankrad i
golvet.
Det är användarens ansvar att CUE
monteras säkert på en stadig yta.
Mer information finns i sockelsatsen.
CUE kan också monteras på golv om den förses med sockel.
1. Märk ut fästhålen på betonggolvet. Se figuren nedan.
2. Borra hålen.
3. Montera sockeln på golvet.
4. Montera CUE på sockeln med medföljande skruvar.
172
Utrymme [mm (tum)]
100 (3.9)
200 (7.9)
225 (8.9)
b
a a
b
2
3
6
Borrmall för sockel
D1h D2h
Pos.
[mm] [mm]
1 400 400
2 325 420
3 284 379
4 240 240
5 4 x 14 4 x 14
6 217 317
5
D5h/D7h
[mm]
200
326
290
235
4 x 14
290
