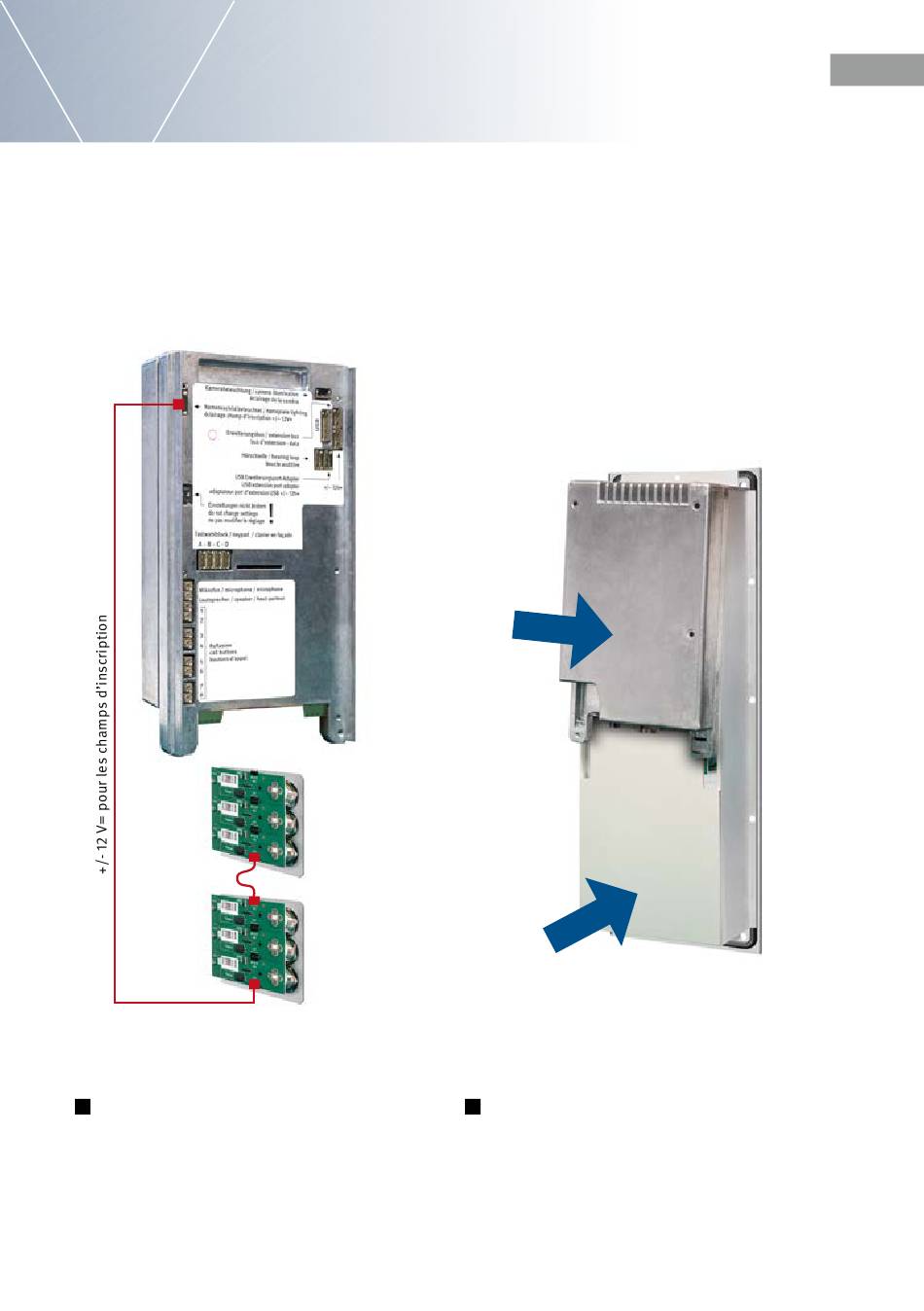

En option : si l'on utilise plus d'un module avec
des touches et des champs d'étiquettes ou
avec des touches, les caches des modules sont
reliés entre eux comme le montre le schéma
ci-dessous.
* inclus dans la livraison du module
correspondant.
5 Poser le boîtier électronique sur son cadre
frontal, y compris le boîtier modulaire vissé.
Remettez d'abord le couvercle du boîtier du
module, puis le boîtier électronique sur le
www.behnke-online.de
Manuel dʼutilisation Behnke 20-0001B-IP, 20-0014B-IP, 20-0016B-IP
Câble de connexion *
boîtier du module. Pas de couvercle du boîtier
du module pour 20-0014B-IP.
Veillez à ne coincer aucun câble de raccor-
dement lors du montage. Fixer les câbles de
raccordement, par exemple avec un serre-câble,
et les poser dans le boîtier du module.
Étape 2 :
Clipser le boîtier
électronique
« clic »
Étape 1 : clipser le couvercle du
boîtier du module
Placer le poste avec les raccordements
6
réseau (cf. à partir de la page 16) dans le boîtier
destiné à cet usage ou dans la colonne.
F
Montage
