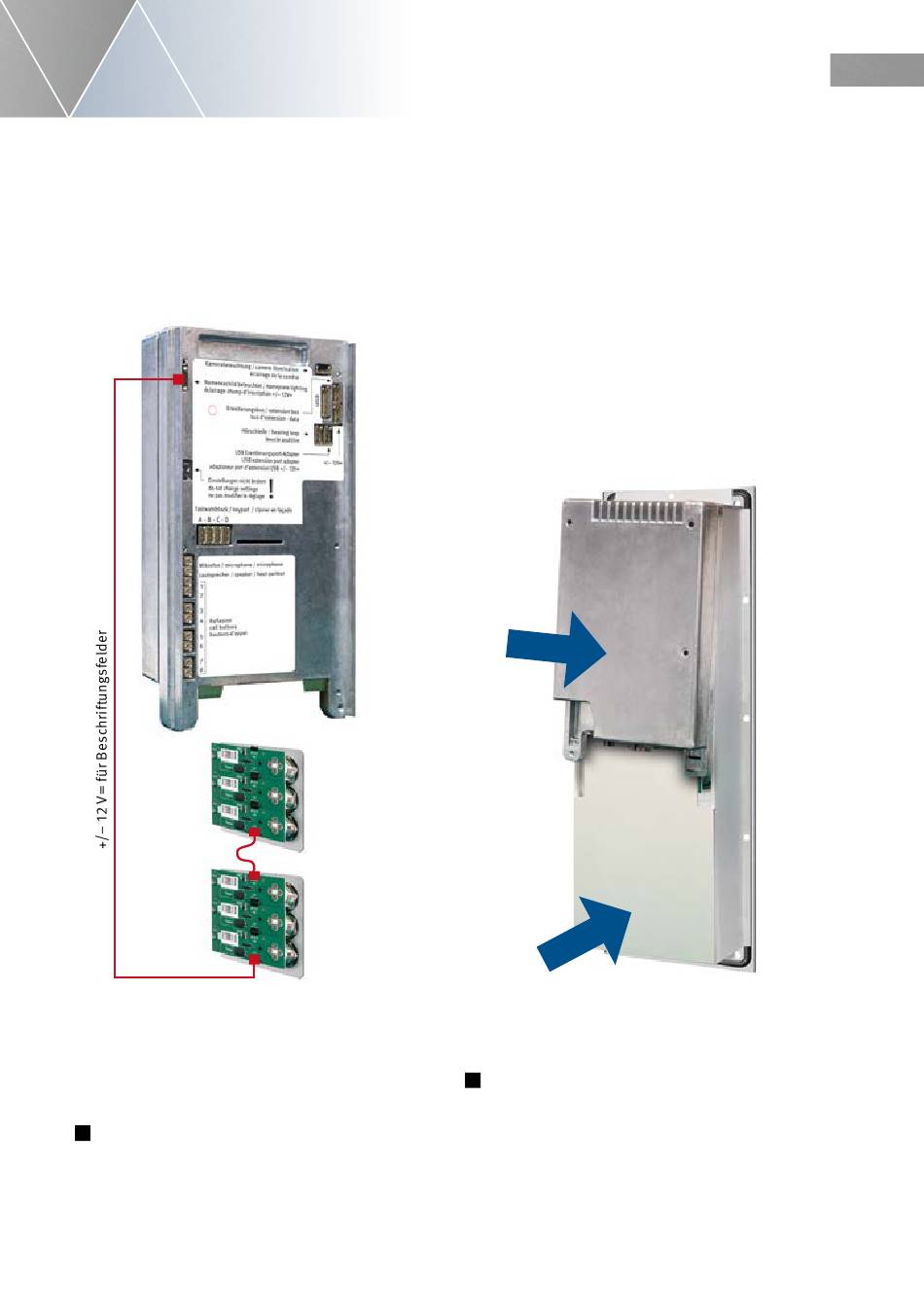

Optional: Kommen mehr als ein Modul mit
Tasten und Namensschild bzw. mit Tasten zum
Einsatz, werden die Modulblenden wie unten in
der Skizze zu sehen miteinander verbunden.
*im Lieferumfang des entsprechenden
Moduls enthalten.
5 Elektronikbox auf ihren Frontrahmen incl.
dem verschraubten Modulgehäuse aufsetzen.
www.behnke-online.de
Anleitung Behnke 20-0001B-IP, 20-0014B-IP, 20-0016B-IP
Verbindungskabel*
Setzen Sie zunächst die Modulgehäuse-
Abdeckung und dann die Elektronikbox wieder
auf das Modulgehäuse auf. Modulgehäuse-
Abdeckung entfällt bei 20-0014B-IP.
Achten Sie bitte darauf, dass keine Anschluss-
leitungen bei der Montage eingeklemmt
werden. Die Anschlussleitungen z.B. mit
einem Kabelbinder fixieren und im Modulge-
häuse verlegen.
Step 2:
Elektronikbox
einklipsen
„klick"
Step 1: Modulgehäuse-Abde-
ckung einklipsen
6 Sprechstelle mit dem Netzwerk verbinden
(siehe ab Seite 16) und in das entsprechend
vorbereitete Gehäuse oder Säule einbauen.
D
Montage
