3 Fixer les modules dans le cadre à l'aide du
boîtier de module

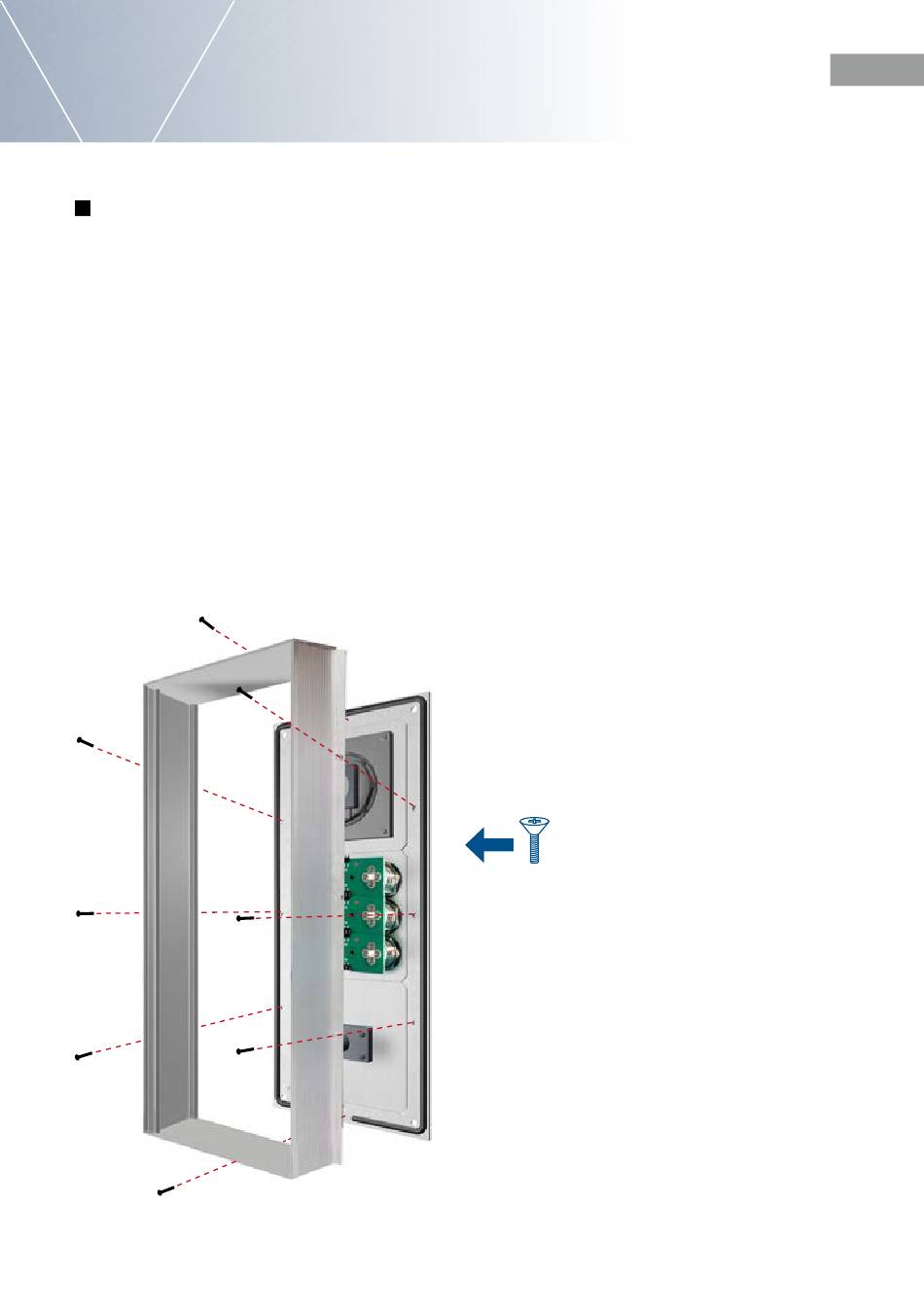

Fixer les modules dans le cadre à l'aide du
boîtier de module. Pour les cadres plus grands
que leur électronique de base, par exemple
pour le montage de modules spéciaux tels
que le module d'interrupteur à clé Behnke, le
cache-code Behnke ou autres, des plaques de
renforcement ouvertes supplémentaires sont
nécessaires. Par exemple, pour un cadre triple
en combinaison avec une électronique de base
double (20-0014B-IP), une plaque de renforce-
ment supplémentaire 20-4908 est nécessaire.
Il faut absolument le vérifier au préalable et
www.behnke-online.de
Manuel dʼutilisation Behnke 20-0001B-IP, 20-0014B-IP, 20-0016B-IP
n'utiliser que des plaques appropriées.
En cas de montage délocalisé courte distance,
avec l'électronique de base 20-0016B-IP, une
plaque de renforcement ouverte de taille
adaptée au cadre utilisé est toujours néces-
saire. Pour l'électronique de base délocalisée
courte distance (20-0016B-IP), aucun boîtier de
module n'est compris dans la livraison.
Vis M 2,5 x 4 mm à tête fraisée. Incluses dans
le sachet de vis annexe. Ce dernier contient
également : clé Allen 2,5 mm 4 vis M 4 x 20
mm pour fixer le poste dans un boîter en saillie
Behnke, un boîtier encastré Behnke ou une
colonne Behnke.
