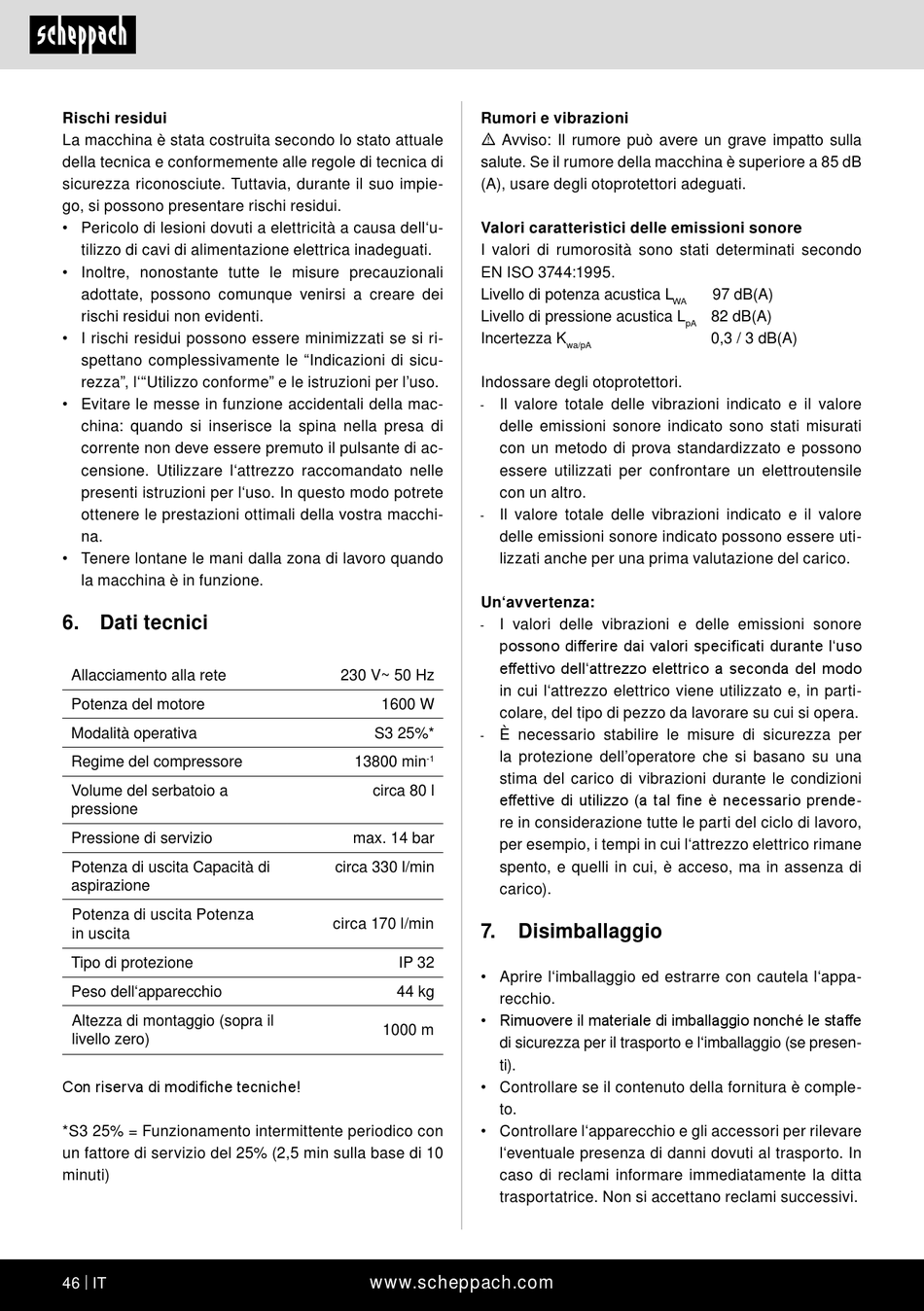

Dati Tecnici; Disimballaggio - Scheppach HC85V Translation Of Original Instruction Manual

Rischi residui
La macchina è stata costruita secondo lo stato attuale
della tecnica e conformemente alle regole di tecnica di
sicurezza riconosciute. Tuttavia, durante il suo impie-
go, si possono presentare rischi residui.
• Pericolo di lesioni dovuti a elettricità a causa dell'u-
tilizzo di cavi di alimentazione elettrica inadeguati.
• Inoltre, nonostante tutte le misure precauzionali
adottate, possono comunque venirsi a creare dei
rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si ri-
spettano complessivamente le "Indicazioni di sicu-
rezza", l'"Utilizzo conforme" e le istruzioni per l'uso.
• Evitare le messe in funzione accidentali della mac-
china: quando si inserisce la spina nella presa di
corrente non deve essere premuto il pulsante di ac-
censione. Utilizzare l'attrezzo raccomandato nelle
presenti istruzioni per l'uso. In questo modo potrete
ottenere le prestazioni ottimali della vostra macchi-
na.
• Tenere lontane le mani dalla zona di lavoro quando
la macchina è in funzione.

6. Dati tecnici

Allacciamento alla rete
Potenza del motore
Modalità operativa
Regime del compressore
Volume del serbatoio a
pressione
Pressione di servizio
Potenza di uscita Capacità di
aspirazione
Potenza di uscita Potenza
in uscita
Tipo di protezione
Peso dell'apparecchio
Altezza di montaggio (sopra il
livello zero)
Con riserva di modifiche tecniche!
*S3 25% = Funzionamento intermittente periodico con
un fattore di servizio del 25% (2,5 min sulla base di 10
minuti)
46 | IT
Rumori e vibrazioni
m Avviso: Il rumore può avere un grave impatto sulla
salute. Se il rumore della macchina è superiore a 85 dB
(A), usare degli otoprotettori adeguati.
Valori caratteristici delle emissioni sonore
I valori di rumorosità sono stati determinati secondo
EN ISO 3744:1995.
Livello di potenza acustica L
Livello di pressione acustica L
Incertezza K
Indossare degli otoprotettori.
- Il valore totale delle vibrazioni indicato e il valore
delle emissioni sonore indicato sono stati misurati
con un metodo di prova standardizzato e possono
essere utilizzati per confrontare un elettroutensile
con un altro.
- Il valore totale delle vibrazioni indicato e il valore
delle emissioni sonore indicato possono essere uti-
lizzati anche per una prima valutazione del carico.
Un'avvertenza:
- I valori delle vibrazioni e delle emissioni sonore
possono differire dai valori specificati durante l'uso
effettivo dell'attrezzo elettrico a seconda del modo
230 V~ 50 Hz
in cui l'attrezzo elettrico viene utilizzato e, in parti-
1600 W
colare, del tipo di pezzo da lavorare su cui si opera.
- È necessario stabilire le misure di sicurezza per
S3 25%*
la protezione dell'operatore che si basano su una
-1
13800 min
stima del carico di vibrazioni durante le condizioni
circa 80 l
effettive di utilizzo (a tal fine è necessario prende-
re in considerazione tutte le parti del ciclo di lavoro,
max. 14 bar
per esempio, i tempi in cui l'attrezzo elettrico rimane
circa 330 l/min spento, e quelli in cui, è acceso, ma in assenza di
carico).
circa 170 l/min
7.
IP 32
• Aprire l'imballaggio ed estrarre con cautela l'appa-
44 kg
recchio.
• Rimuovere il materiale di imballaggio nonché le staffe
1000 m
di sicurezza per il trasporto e l'imballaggio (se presen-
ti).
• Controllare se il contenuto della fornitura è comple-
to.
• Controllare l'apparecchio e gli accessori per rilevare
l'eventuale presenza di danni dovuti al trasporto. In
caso di reclami informare immediatamente la ditta
trasportatrice. Non si accettano reclami successivi.
www.scheppach.com
WA
pA
wa/pA

Disimballaggio

97 dB(A)
82 dB(A)
0,3 / 3 dB(A)
