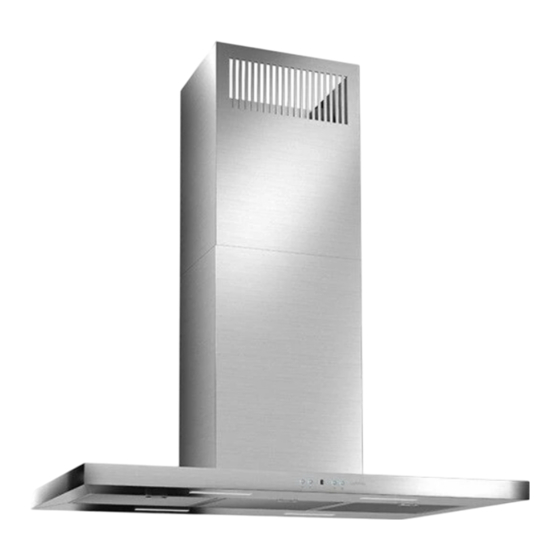

Asennusohje koskee seuraavia tuotteita/This installation manual applies to the following
products /Bruksanvisningen gäller följande produkter:
TUOTE
JONA SLIM-V X2 90AC RST/S
JONA SLIM-V X2 90AC VALKOINEN/WHITE/VIT
JONA SLIM-V X2 90AC MUSTA/BLACK/SVART
JONA SLIM-V X2 90EC RST/S
JONA SLIM-V X2 90EC VALKOINEN/WHITE/VIT
JONA SLIM-V X2 90EC MUSTA/BLACK/SVART
Lue ehdottomasti liesituulettimen käyttö- ja asennusohje ennen laitteen asennusta, liitäntöjen
FI
tekemistä ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen.
Säilytä tämä ohje laitteen yhteydessä.
For your safety and correct operation of the appliance, read this manual carefully and thoroughly
EN
before installation, wiring and use. Always keep these instructions with the appliance.
Bruksanvisningen och installationsinstruktionerna bör läsas förrän produkten installeras, kopplas
SV
och tas i bruk. På detta sätt undviker man möjliga skador och att produkten går sönder. Spara denna
instruktion i samband med produkten.
Asennus- ja käyttöohje
Installation and user manual
Bruksanvisning
JONA SLIM-V 90 X2
KOODI
S/RS
577ACX2
/
578ACX2
579ACX2
S/RS
577ECX2
/
578ECX2
579ECX2
VERSIOT
001
001
001
001
001
001
Advertisement
Table of Contents
Related Manuals for Lapetek JONA SLIM-V 90 X2
Summary of Contents for Lapetek JONA SLIM-V 90 X2
- Page 1 Asennus- ja käyttöohje Installation and user manual Bruksanvisning JONA SLIM-V 90 X2 Asennusohje koskee seuraavia tuotteita/This installation manual applies to the following products /Bruksanvisningen gäller följande produkter: TUOTE KOODI VERSIOT JONA SLIM-V X2 90AC RST/S S/RS 577ACX2 JONA SLIM-V X2 90AC VALKOINEN/WHITE/VIT...
-
Page 2: Table Of Contents
SISÄLTÖ CONTENTS INNEHÅLLSFÖRTECKNING Turvallisuusohjeita Safety information Säkerhetsinformation Käyttö Användning Asennuskorkeus Installation height Installations höjd Huippuimurikytkennät Ventilation control Extern motor kopplingarna Perusilmanvaihdon säätö Ventilation control Justering av grundflöde Valaisimen vaihto Replacement of lighting Belysnings byte Takuu ja huolto Warranty and maintenance Garanti och service Asennus 13-15... -
Page 3: Turvallisuusohjeita
The installation of the appliance must be carried out in a way that the cooker hood can be removed for maintenance without dismantling other room structures. In case of warranty maintenance, Lapetek is not liable for any costs resulting from dismantling other structures. -
Page 4: Käyttö
Valot syttyvät Tehostusläpän sulkeutuminen näkyy näytössä: aina täydellä teholla. Näytössä numeron perässä oleva piste on valaistu, kun tehostusläppä on auki. Mikäli näppäimistöön ei kosketa, sulkeutuu tehostusläppä 180 minuutin kuluttua. Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning... - Page 5 The dot after the number on the display is illuminated when the flow control damper. After the 180 minutes without any user action, the flow control damper closes. Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning...
- Page 6 Ljusen tänds visas på displayen: alltid på full effekt. Punkten efter siffran på displayen lyser när flödeskontrollspjället. Om du inte rör vid kontrollpanelen stängs förstärkningsventilen efter 180 minuter. Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning...
-
Page 7: Asennuskorkeus
Då kan den totala rumshöjden vara upp till 2730 mm (observera bildens övriga mått). ■ En längre 860 mm nedre del till skorsten finns tillgängligt som tillbehör. Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning... -
Page 8: Huippuimurikytkennät
Koppla Control Unit ström ansllutnignskabeln till AC extern motorn (figur kontrollenheten Keltavihreä/YellowGreen/GulGrön Keltavihreä/YellowGreen/GulGrön Sininen/Blue/Blå Sininen/Blue/Blå Ruskea/Brown/Brun Ruskea/Brown/Brun Huippuimurille Liesikuvulta From the hood External motor Extern motor Från kåpan Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning... - Page 9 Punainen / Red / Röd Sininen/Blue/Blå Musta / Black / Svart Keltainen /Yellow/Gul Ruskea / Brown / Brun Liesikuvulta Huippuimurille From the hood External motor 10 V Från kåpan Extern motor Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning...
-
Page 10: Ventilation Control
PERUSILMANVAIHDON SÄÄTÖ VENTILATION CONTROL JUSTERING AV GRUNDFLÖDE Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning... -
Page 11: Valaisimen Vaihto
Install the new lamp in reverse order. Installera nya lampan i motsatt ordning. Lopuksi liuta valaisin takaisin paikalleen. Finally, slide the lamp back into place. Skjut slutligen tillbaka lampan på plats. Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning... -
Page 12: Takuu Ja Huolto
■ Lisätietoa: lapetek.fi ■ Lapetek cooker hoods are covered by a two-year (2) warranty. Lapetek is not liable for any indirect defect or damage. The warranty does not cover consumable parts such as lamps, light sources, filters, etc. ■ This device is manufactured in accordance with EU Directive 2012/19/UE (SER). -
Page 13: Asennus
75 cm from the cooker. rekommenderats av takmaterial Minimi avstånd från spisen: tillverkaren och som man får Elspis 55cm, Gasspis 65 cm. från järnaffären. Rekommenderad maximal installationshöjd 75 cm från spisen. Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning... - Page 14 Fäst skorstenen temporärt i den övre ställningen med en skruv så att de inte faller ner och hindrar att fästa fläkten i takramen. Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning...
- Page 15 Fettfiltret kan tvättas i diskmaski- nen. Undvik de längsta och hetaste tvättprogrammen. Fettfiltren slits i användning och de bör bytas då de- ras yta/färg börjar bli sliten eller ljum. Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning...
-
Page 16: Laitteen Testauspöytäkirja
Lapetekin myöntämän takuun ehtona on tämän asiakirjan täyttäminen ja testauskohtien kunnon moitteettomiksi toteaminen. Reklamaation yhteydessä tulee toimittaa kopio tarkistuspöytäkirjasta. Asentajan allekirjoitus Päivämäärä ja paikka Asentajan nimenselvennys Yrityksen nimi Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning... - Page 17 ■ The warranty granted by Lapetek is conditional on the completion of this document and the certification of the condition of the checkpoints. A copy of the test document must be submitted with a product reclamation.
- Page 18 Ifall punkt 3) inte stämmer överens bör installatören kontakta den som beställt installationen/sålt produkten och beskriva problemet i skorstenen som minskar luftflödet. ■ Som krav för den garanti som Lapetek beviljar är att fylla i detta protokoll och att fastställa att alla granskningspunkter är godkända. Vid reklamation bör man skicka en kopia på granskningsprotokollet. Installatörens underskrift Datum Installatörens namnförtydligande...
-
Page 19: Yhteystiedot
Myynti, tekninen neuvonta ja huolto sales@lapetek.fi Oy Lapetek Ab www.lapetek.fi Sales, technical support and service sales@lapetek.fi Oy Lapetek Ab www.lapetek.fi Försäljning, teknisk service och tekniskt underhåll sales@lapetek.fi Jona Slim-V 90 X2 Asennus- ja käyttöohje/Installation and user manual/Monterings och bruksanvisning...
