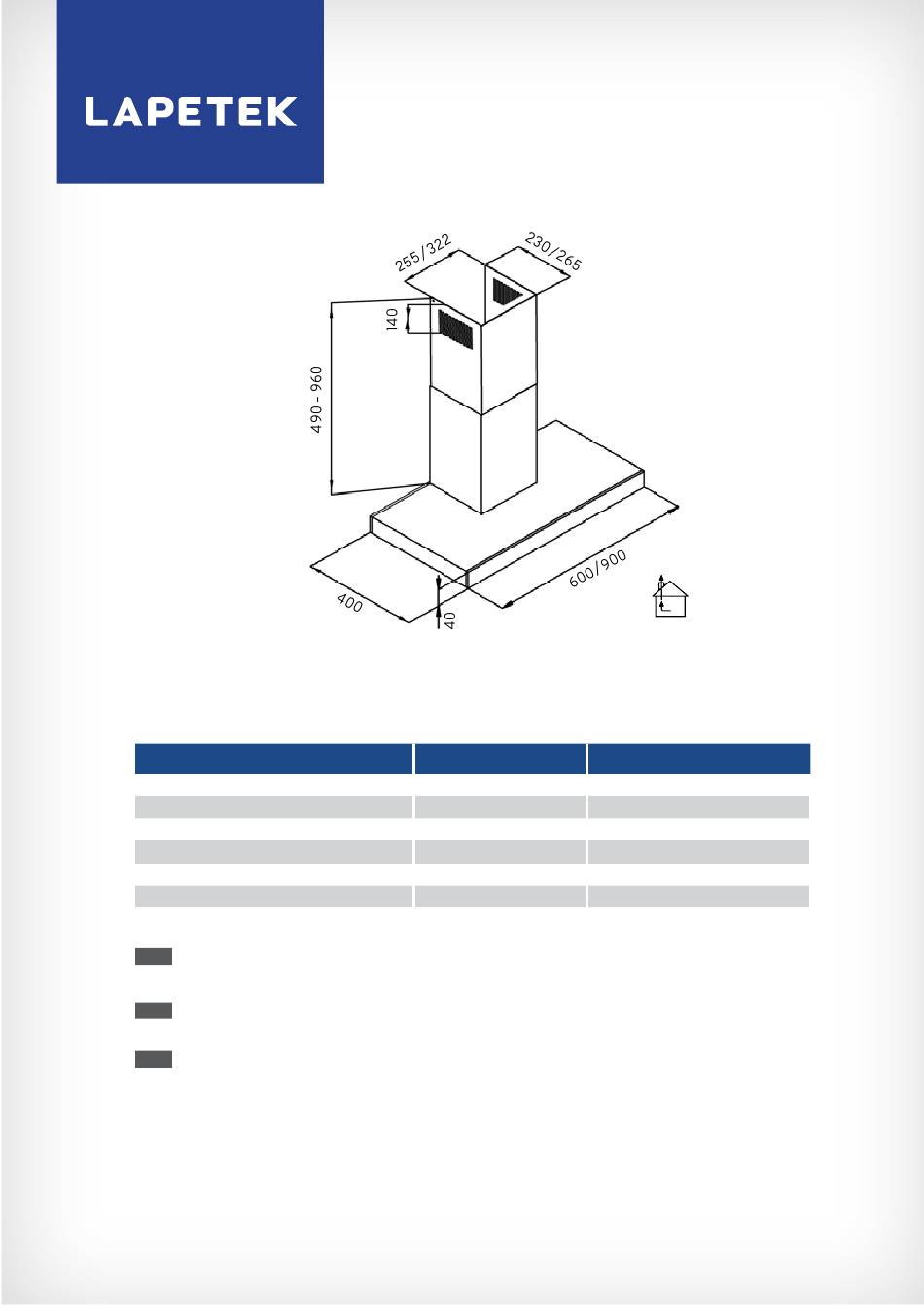

Asennusohje koskee seuraavia tuotteita/This installation manual applies to the following products
/Bruksanvisningen gäller följande produkter:
TUOTE/PRODUCT/PRODUKT
60 RST/ S/S / RF
60 VALKOINEN/WHITE/VIT
60 MUSTA / BLACK/SVART
90 RST/ S/S / RF
90 VALKOINEN/WHITE/VIT
90 MUSTA / BLACK/SVART
Lue ehdottomasti liesituulettimen käyttö- ja asennusohje ennen laitteen asennusta, liitäntöjen
FI
tekemistä ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen.
Säilytä tämä ohje laitteen yhteydessä.
For your safety and correct operation of the appliance, read this manual carefully and thoroughly
EN
before installation, wiring and use. Always keep these instructions with the appliance.
Bruksanvisningen och installationsinstruktionerna bör läsas förrän produkten installeras,
SV
kopplas och tas i bruk. På detta sätt undviker man möjliga skador och att produkten går
sönder. Spara denna instruktion i samband med produkten.
Asennus- ja käyttöohje
Installation and user manual
Bruksanvisning
JONA SLIM X3 60/90
KOODI/CODE/KOD
571X3
572X3
573X3
574X3
575X3
576X3
VERSIOT/VERSIONS/VERSIONER
001
001
001
001
001
001
Advertisement
Table of Contents
Related Manuals for Lapetek JONA SLIM X3 60
Summary of Contents for Lapetek JONA SLIM X3 60
- Page 1 Asennus- ja käyttöohje Installation and user manual Bruksanvisning JONA SLIM X3 60/90 Asennusohje koskee seuraavia tuotteita/This installation manual applies to the following products /Bruksanvisningen gäller följande produkter: TUOTE/PRODUCT/PRODUKT KOODI/CODE/KOD VERSIOT/VERSIONS/VERSIONER 60 RST/ S/S / RF 571X3 60 VALKOINEN/WHITE/VIT 572X3 60 MUSTA / BLACK/SVART...
-
Page 2: Table Of Contents
Replacement of lighting Belysnings byte Takuu ja huolto Warranty and maintenance Garanti och service Asennus 9-11 Installation Installation Laitteen testauspöytäkirja 12-14 Product Test document Produktens granskningsprotokol Yhteystiedot Contact Kontakt Information Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning... -
Page 3: Turvallisuusohjeita
The installation of the appliance must be carried out in a way that the cooker hood can be removed for maintenance without dismantling other room structures. In case of warranty maintenance, Lapetek is not liable for any costs resulting from dismantling other structures. -
Page 4: Käyttö
Valoissa on kolmiportainen himmennystoiminto. Kun valonäppäintä painetaan kolmen sekunnin ajan valojen ollessa päällä täydellä teholla, valot himmenevät keskiteholle. Kun valonäppäintä painetaan uudelleen kolmen sekunnin ajan, valot himmenevät tunnelmavaloiksi. Valot syttyvät aina täydellä teholla. Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning... - Page 5 When the lights are on at full power, pressing the key for three seconds will dim the lights to general lighting. When pressing the key once more for three seconds, the lights dim to ambient lighting. The lights always turn on at full luminous intensity. Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning...
- Page 6 även en tre-stegig dimmningsfunktion. Trycker man på ljusknappen i tre sekunder då ljuset är på full effekt, dimmas ljusen till den mellersta effekten. Om man trycker på nytt på ljusknappen i tre sekunder, dimmas ljusen still stämningsbelysning. Ljusen tänds alltid på full effekt. Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning...
-
Page 7: Asennuskorkeus
Den maximala installationshöjden är 750 mm från spisen. Då kan den totala rumshöjden vara upp till 2650 mm (observera även bildens övriga mått). ■ En längre 860 mm nedre del till skorsten finns tillgängligt som tillbehör. Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning... -
Page 8: Huippuimurikytkennät
KE/VI, RU, SI, SI, RU, MU, SI, MU, RU, PU YE/GR, BR, BLU, BLU, BR, BLA, BLU, BLA, BR, RE GU/GR, BR, BL, BL, BR, BL, BL, SV, BR, RÖ 0 -1 0 V Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning... -
Page 9: Valaisimen Vaihto
Finally, squeeze the lamp and its holder in place inside the hood to securely attach the lamp to the body of the hood. Till slut kläm lampan och dess fästen in till ramen så att lampan blir fäst ordentligt. Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning... -
Page 10: Takuu Ja Huolto
■ Lisätietoa: lapetek.fi ■ Lapetek cooker hoods have a two-year (2) warranty. Lapetek is not liable for any indirect defect or damage. The warranty does not cover consumable parts such as lamps, light sources, filters, etc. ■ This device is manufactured in accordance with EU Directive 2012/19/UE (SER). -
Page 11: Asennus
Minimi avstånd från spisen: rekommenderats av Elspis 55cm, Gasspis 65 cm. väggmaterial tillverkaren. Rekommenderad maximal installationshöjd 75 cm från spisen. Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning... - Page 12 Attach the chimney duct to the cooker hood before attaching Fäst skorstensplåten med de the chimney pipes. inkluderade skruvarna. Fäst skorstensröret i fläkten förrän skorstensplåten fästes. Jona Slim X3 60/90: Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning...
- Page 13 Fettfiltret kan tvättas i diskmaskinen. Undvik de längsta och hetaste tvättprogrammen. Fettfiltren slits i användning och de bör bytas då deras yta/färg börjar bli sliten eller ljum. Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning...
-
Page 14: Laitteen Testauspöytäkirja
■ Lapetekin myöntämän takuun ehtona on tämän asiakirjan täyttäminen ja testauskohtien kunnon moitteettomiksi toteaminen. Reklamaation yhteydessä tulee toimittaa kopio tarkistuspöytäkirjasta. Asentajan allekirjoitus Päivämäärä ja paikka Asentajan nimenselvennys Yrityksen nimi Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning... - Page 15 ■ The warranty granted by Lapetek is conditional on the completion of this document and the certification of the condition of the checkpoints. A copy of the test document must be submitted with a product reclamation.
- Page 16 Ifall punkt 3) inte stämmer överens bör installatören kontakta den som beställt installationen/sålt produkten och beskriva problemet i skorstenen som minskar luftflödet. ■ Som krav för den garanti som Lapetek beviljar är att fylla i detta protokoll och att fastställa att alla granskningspunkter är godkända. Vid reklamation bör man skicka en kopia på granskningsprotokollet. Installatörens underskrift Datum Installatörens namnförtydligande...
- Page 17 Jona Slim X3 60/90 Asennus- ja käyttöohje/Installation and user manual/Bruksanvisning...
-
Page 18: Yhteystiedot
YHTEYSTIEDOT CONTACT KONTAKT INFORMATION Oy Lapetek Ab www.lapetek.fi Myynti, tekninen neuvonta ja huolto sales@lapetek.fi Oy Lapetek Ab www.lapetek.fi Sales, technical support and service sales@lapetek.fi Oy Lapetek Ab www.lapetek.fi Försäljning, teknisk service och tekniskt underhåll sales@lapetek.fi...
