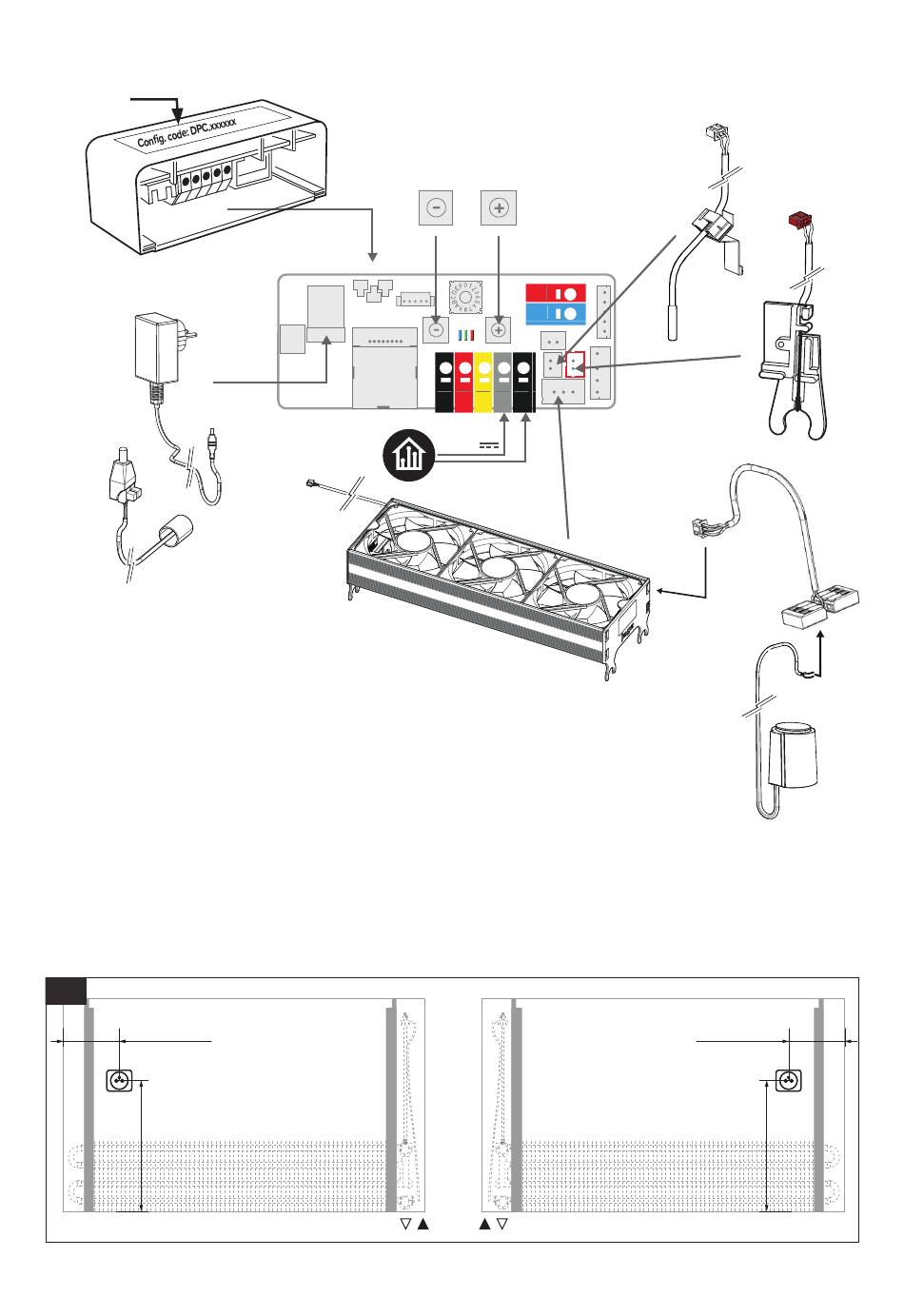

1. OVERZICHT PRINTPLAAT
1
2
3
240VAC
24VDC
24VDC
4
Optie
Code : 8600.060101
1. Configuratiecode (DPC.HC6320)
2. Controller
3. Voeding 240 VAC (IN) / 24 VDC (OUT)
4. Optie : netspanning 24VDC
5. BMS ( domotica - MAX.28VDC (IN))
6. Kamertemperatuursensor (Tk)
2. INSTALLATIE
01
Min. 25cm
Min. 35cm
230V niet binnen omkasting bij H35.
4
5
0...10V
JAGA N.V. | DBH SET - BMS | HANDLEIDING | 2021.08.23 | V.01
GND
8
7. Watertemperatuursensor (Tw)
8. Activator unit
9. Aansluitkabel Thermo-elektrische
motor ( enkel gebruiken met ther-
mo-elektrische motor in toestel l)
10. Optie : Thermo-elek motor
6
7
9
10
Min. 25cm
Min. 35cm
