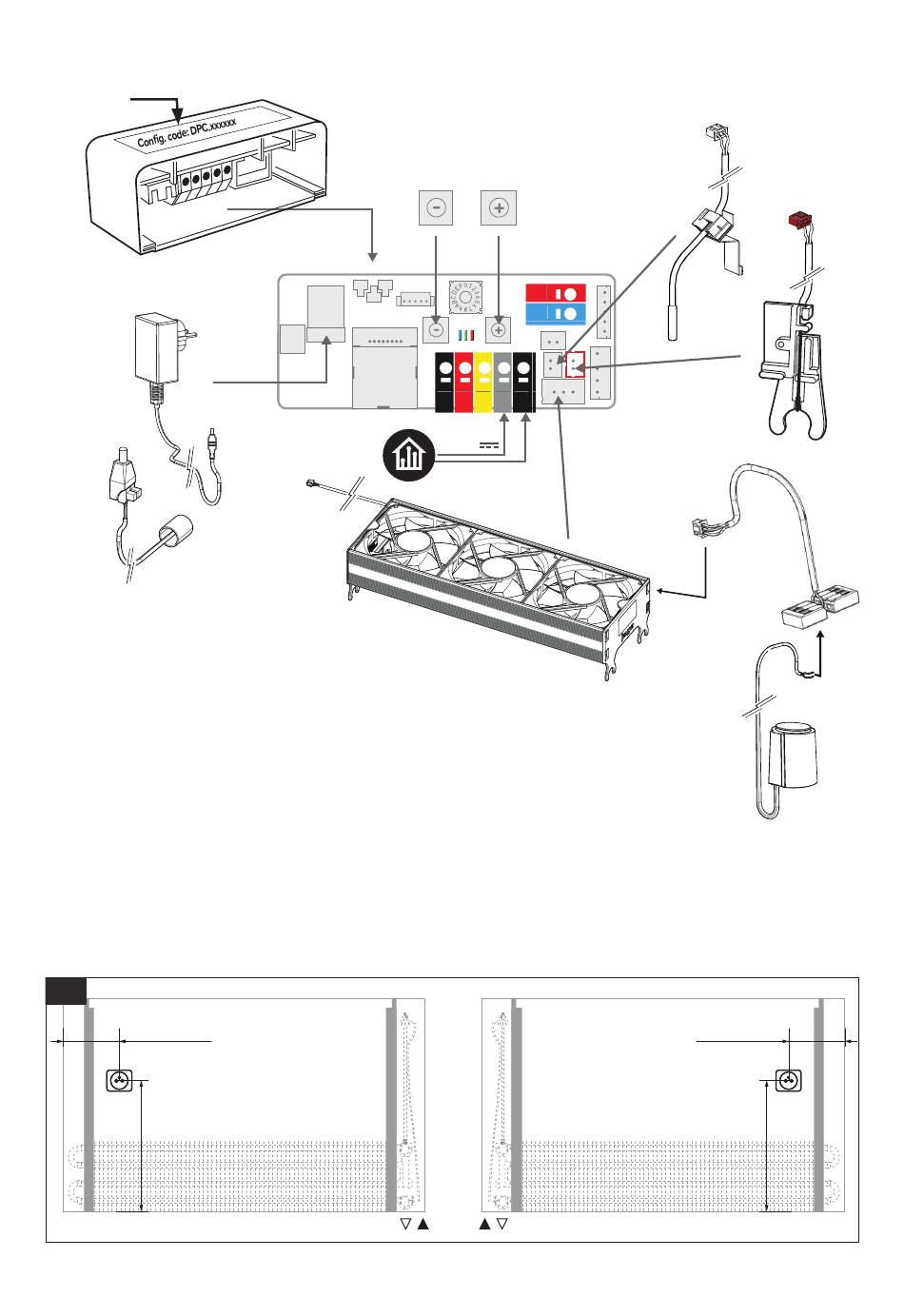

1. ÜBERSICHTSDIAGRAMM
1
2
3
240VAC
24VDC
24VDC
4
Option
Kode : 8600.060101
1. Konfigurationscode (DPC.HC6320)
2. Kontroler
3. Stromversorgung 240 VAC (IN) / 24 VDC (OUT)
4. Option : Netzspannung 24VDC
5. BMS ( Heimautomatisierung - MAX.28VDC (IN))
6. Raumtemperatursensor (Tk)
2. INSTALLATION
01
Min. 25cm
Min. 35cm
230V Steckdose nicht innerhalb der Verkleidung bei Bauhöhe 35cm.
20
5
0...10V
7. Wassertemperatursensor (Tw)
8. Aktivator unit
9. Anschlußkabel Stellantrieb ( aus-
schließlich mit elektrothermischen
Stellantrieb im Gerät zu benutzen l)
10. Option : Thermo-elektrischer Motor
JAGA N.V. | DBH SET - BMS | MANUEL | 2021.08.23 | V.01
GND
8
6
7
9
10
Min. 25cm
Min. 35cm
