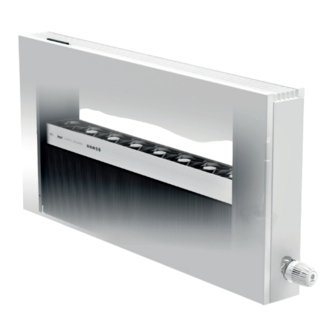

STRADA HYBRID ACO
AUTO-CHANGE-OVER
INSTALLATIE- EN GEBRUIKERSHANDLEIDING
VERWARMEN OF NIET-CONDENSEREND KOELEN
AUTO-CHANGE-OVER
MANUEL D'INSTALLATION ET D'UTILISATION
CHAUFFER OU REFROIDIR SANS CONDENSATION
AUTO-CHANGE-OVER
INSTALLATIONS- UND GEBRAUCHSANLEITUNG
HEIZEN ODER NICHT-KONDENSIEREND KÜHLEN
AUTO-CHANGE-OVER
INSTALLATION- AND OPERATIONS MANUAL
HEATING OR NON-CONDENSING COOLING
STICKER

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the STRADA HYBRID ACO and is the answer not in the manual?

Questions and answers

Related Manuals for Jaga STRADA HYBRID ACO

Summary of Contents for Jaga STRADA HYBRID ACO

  • Page 1 STRADA HYBRID ACO AUTO-CHANGE-OVER INSTALLATIE- EN GEBRUIKERSHANDLEIDING VERWARMEN OF NIET-CONDENSEREND KOELEN AUTO-CHANGE-OVER MANUEL D’INSTALLATION ET D’UTILISATION CHAUFFER OU REFROIDIR SANS CONDENSATION AUTO-CHANGE-OVER INSTALLATIONS- UND GEBRAUCHSANLEITUNG HEIZEN ODER NICHT-KONDENSIEREND KÜHLEN AUTO-CHANGE-OVER INSTALLATION- AND OPERATIONS MANUAL HEATING OR NON-CONDENSING COOLING STICKER...
  • Page 2 PG. 3 PG. 14 PG. 25 MODE MODE MODE MODE MODE MODE MODE MODE Tw > 28ºC Tw < 24ºC PG. 36 Tw > 28ºC Tw < 24ºC MODE MODE MODE MODE MODE MODE Tw < 24ºC Tw > 28ºC Tset <...

  • Page 3: Table Of Contents

    4.3. IN-/UITSCHAKELEN RAAMCONTACT ....................12 4.4. TERUG NAAR FABRIEKSINSTELLING ....................12 5. GARANTIE ........................13 CONFORMITEITSVERKLARING JAGA N.V. - Verbindingslaan 16 - B 3590, verklaart hierbij op eigen exclusieve verantwoordelijkheid dat het CEO JAGA N.V. product waarop deze betrekking heeft: Jan Kriekels Conform is met de normen of andere documenten op voorwaarde dat ze worden gebruikt overeenkomstig onze...

  • Page 4: Productbeschrijving

    VOEDING 230 VAC (IN) MET KRULSNOER  [3] / 24 VDC (OUT) [2] VENTILATOR-UNIT(S)[1] CONTROLLER* OPTIE: KRAANSET + THERMO- STAATKOP WATERTEMPERATUURSENSOR (TW) [4] KAMERTEMPERATUURSENSOR (TK) [5] * AANSLUITING CONTROLLER JAGA N.V. | STRADA HYBRID - ACO/B | HANDLEIDING | 2024.06.14 | V.2.05...

  • Page 5: Afmetingen

    15 - 16 20 - 21 H350 230V niet mogelijk binnen omkasting bij H350. 2. INSTALLATIE ± 1cm Het type wand bepaalt welk type schroef of plug moet worden gebruikt. JAGA N.V. | STRADA HYBRID - ACO/B | HANDLEIDING | 2024.06.14 | V.2.05...
  • Page 6 Het toestel ontluchten en ± 1cm controleren op lekkages alvorens de omkasting te plaatsen. ± 0.5cm «CLICK» «CLICK» ± 2cm JAGA N.V. | STRADA HYBRID - ACO/B | HANDLEIDING | 2024.06.14 | V.2.05...
  • Page 7 Enkel in combinatie met een geschikte warmtepomp en een thermostaatkop voor verwarmen en koelen. Zorg bij het koelen dat de thermostaatkop in koelstand staat. JAGA N.V. | STRADA HYBRID - ACO/B | HANDLEIDING | 2024.06.14 | V.2.05...

  • Page 8: Elektrische Aansluiting

    2 3 0 V         A C 2.1.2. DIN-RAIL voeding 2 3 0 V         A C DOORSNEDE STIJVE DRAAD 0,2-1,5 MM² (26-16 AWG) STRIPLENGTE 10 MM JAGA N.V. | STRADA HYBRID - ACO/B | HANDLEIDING | 2024.06.14 | V.2.05...

  • Page 9: Werking

    MODE MODE MODE Snelheid 1 Snelheid 2 Snelheid 3 MODE MODE MODE MODE 10 sec MODE MODE MODE MODE 10 sec JAGA N.V. | STRADA HYBRID - ACO/B | HANDLEIDING | 2024.06.14 | V.2.05 MODE MODE MODE MODE 10 sec...

  • Page 10: Meldingen

    2. Houd de knoppen [Mode] en [+] tegelijkertijd inge- 2. Houd de knoppen [Mode] en [+] tegelijkertijd inge- drukt tot de 4 laatste LEDs knipperen. drukt tot de 4 laatste LEDs knipperen. 15 sec JAGA N.V. | STRADA HYBRID - ACO/B | HANDLEIDING | 2024.06.14 | V.2.05...

  • Page 11: Snelheid Aanpassen

    Standaard fabrieksinstelling: snelheid geselecteerd volgens de lengte van het toestel om de geluidniveaus en de bijhorende afgiftes te garanderen. 5. Na 30 seconden wordt dit automatisch opgeslagen en gaat het toestel terug naar de gekozen mode. JAGA N.V. | STRADA HYBRID - ACO/B | HANDLEIDING | 2024.06.14 | V.2.05...

  • Page 12: In-/Uitschakelen Raamcontact

    LED gaat aan, gevolgd door de groene LED (na 2 sec.) en de rode LED (na 4 sec.). Laat de knoppen los zodra alle LEDs knipperen. 3. De controller keert terug naar de fabrieksinstellingen; alle LED lampjes zullen 8 seconden knipperen. JAGA N.V. | STRADA HYBRID - ACO/B | HANDLEIDING | 2024.06.14 | V.2.05...

  • Page 13: Garantie

    De waarborg slaat alleen op het toestel of onderdelen van het toestel. Jaga heeft de keuze tussen het vervangen of het herstellen van het toestel of de defecte onderdelen. Bij wijzigingen aangebracht aan het model, heeft Jaga het recht gelijkwaardige doch niet identieke onderdelen of toestellen te leveren.
  • Page 14 4.3. MARCHE/ARRÊT CONTACT DE FENÊTRE ................... 23 4.4. RETOUR AUX RÉGLAGES D’USINE ....................... 23 5. GARANTIE ........................24 DÉCLARATION DE CONFIRMITÉ JAGA N.V. - Verbindingslaan 16 - B 3590, déclare sous sa seule résponsibilité que la produit visé par la présente CEO JAGA N.V. déclaration: Jan Kriekels Est conforme aux normes ou autres documents pour autant qu’ils soient utilisés...

  • Page 15: Description De L'appareil

    OPTION: JEU DE VANNES + TÊTE DE VANNE THERMOSTATIQUE CAPTEUR DE TEMPÉRATURE DE L’EAU (TW) [4] CAPTEUR DE TEMPÉRATURE AMBIANTE (TK) [5] * RACCORDEMENT DE L’UNITÉ DE CONTRÔLE JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 16: Dimensions

    H350 230V pas à l’intérieur du caisson avec H350. 2. INSTALLATION ± 1cm Le type de mur détermine quel type de vis ou de cheville doit être utilisé. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...
  • Page 17 Purgez l’appareil et vérifiez qu’il ± 1cm n’y a pas de fuites avant de monter le caisson.. ± 0.5cm «CLICK» «CLICK» ± 2cm JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...
  • Page 18 Uniquement en combinaison avec une pompe à chaleur adaptée et une tête thermostatique pour chauffer et refroidir Assurez-vous, lors du refroidissement, que la tête du thermostat soit en position refroidissement. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 19: Raccordement Électrique

    2.1.2. Alimentation DIN rail 2 3 0 V         A C SECTION DE FIL RIGIDE : 0,2-1,5 MM² (26-16 AWG) LONGUEUR DE LA BANDE : 10 MM JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 20: Fonctionnement

    MODE MODE MODE Snelheid 1 Snelheid 2 Snelheid 3 MODE MODE MODE MODE 10 sec MODE MODE MODE MODE 10 sec JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05 MODE MODE MODE MODE 10 sec...

  • Page 21: Mentions

    2. Maintenez les boutons [Mode] et [+] enfoncés simul- tanément jusqu’à ce que les 4 derniers LED clignotent. tanément jusqu’à ce que les 4 derniers LED clignotent. 15 sec JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 22: Réglage De La Vitesse

    Réglage standard d’usine : vitesse sélectionnée selon la longueur de l’appareil pour garantir les niveaux sonores et les rendements thermiques associés. 5. Après 30 secondes, les nouveaux paramètres sont automatiquement enregistrés et l’appareil revient au mode sélectionné. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 23: Marche/Arrêt Contact De Fenêtre

    3 LED clignotent. 3. Le controller revient aux réglages d’usine; tous les voyants LED vont clignoter pendant 10 secon- des. Attendez que tous les voyants soient éteints. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 24: Garantie

    La garantie ne porte que sur l’appareil ou les pièces détachées. Jaga a le choix de remplacer ou de réparer l’ap- pareil ou les pièces détachées défectueuses. Dans le cas où le modèle sous garantie n’est plus en production, Jaga a le droit de le remplacer par un autre appareil ou des pièces détachées équivalentes.
  • Page 25 5. GARANTIE ........................35 KONFORMITÄTSERKLARUNG CEO JAGA N.V. JAGA N.V. - Verbindingslaan 16 - B 3590, erklärt auf seine alleinige Verantwortungd dass das Product wafür Jan Kriekels diese Erklärung bestimmt ist: Den folgenden Normen oder Dokumenten entspricht, unter der Vorauszetsung dasss Sie gemäss unseren...

  • Page 26: Produktbeschreibung

    STROMVERSORGUNG SPIRALKABEL [3] 230 VAC (IN) / 24 VDC LÜFTER-EINHEITEN[1] (OUT) [2] KONTROLER* OPTION: VENTILSATZ + THER- MOSTATKOPF WASSERTEMPERATURSENSOR (TW) [4] RAUMTEMPERATURSENSOR (TK) [5] * ANSCHLUSS KONTROLLEINHEIT JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 27: Abmessungen

    15 - 16 20 - 21 H350 230V nicht möglich innerhalb Verkleidung BH 350mm 2. INSTALLATION ± 1cm Der Wandtyp bestimmt, welcher Schraub- oder Dübeltyp verwendet werden muss. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...
  • Page 28 Führen Sie die Entlüftung durch, bevor Sie die Verkleidung montieren. ± 1cm Bitte kontrollieren Sie das Gerät auf ± 0.5cm Leckagen bevor Sie die Verkleidung montieren. «CLICK» «CLICK» ± 2cm JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...
  • Page 29 Schäden am Gerät und der Umgebung führen.. Nur in Kombination mit einer geeigneten Wärmepumpe und einem Thermostatkopf zum Heizen und Kühlen Stellen Sie beim Kühlen sicher, dass der Thermostatkopf auf Kühlstand steht. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 30: Elektrischer Anschluss

    2 3 0 V         A C 2.1.2. DIN-RAIL Stromversorgung 2 3 0 V         A C QUERSCHNITT STEIFER DRAHT 0,2-1,5 MM² (26-16 AWG) ABISOLIERLÄNGE 10 JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 31: Funktion

    MODE MODE MODE Snelheid 1 Snelheid 2 Snelheid 3 MODE MODE MODE MODE 10 Sek MODE MODE MODE MODE 10 sec JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05 MODE MODE MODE MODE 10 Sek...

  • Page 32: Meldungen

    1. Versetzen Sie das Gerät in den Heizmodus. gedrückt, bis die letzten 4 LEDs blinken.. 2. Halten Sie die Tasten [Mode] und [+] gleichzeitig gedrückt, bis die letzten 4 LEDs blinken.. 15 sek JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 33: Einstellung Geschwindigkeit

    Die voreingestellte Aktivatorgeschwindigkeit wird entsprechend der Länge des Geräts ausgewählt, um die Lautstärke sowie die entsprechende Heizleistung zu gewährleisten.. 5. Nach 30 Sekunden werden die neuen Einstellungen automatisch gespeichert und das Gerät kehrt in den ausgewähl- ten Modus zurück. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 34: Fensterkontakt Ein-/Ausschalten

    3 LEDs blinken. 3. Der Controller schaltet wieder auf die werksseitigen Einstellungen, alle LEDs blinken 10 sek. lang. Warten Sie, bis alle LEDs erlöschen. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 35: Garantie

    Betrieb, Fall des Gerätes, den Transport ohne Rücksicht auf die notwendigen Vorsichtsmaßnah- men. Dies gilt auch für Geräte die so eingebaut sind, dass sie nicht einfach zu erreichen sind. Jede Intervention von Jaga, die nicht durch die Garantie abgedeckt ist, soll an den After-Sales Techniker in bar bezahlt werden.
  • Page 36 4.3. SWITCH ON/OFF WINDOW CONTACT ....................45 4.4. FACTORY RESET............................45 5. GUARANTEE ........................46 DECLARATION OF CONFORMITY JAGA N.V. - Verbindingslaan 16 - B 3590, declares under its sole responsibility that the CEO JAGA N.V. product to which this declaration relates: Jan Kriekels...

  • Page 37: Product Description

    FAN UNIT(S)[1] (OUT) [2] CONTROLLER* OPTION: VALVE SET + THERMO- STATIC HEAD WATER TEMPERATURE SENSOR (TW) [4] ROOM TEMPERATURE SENSOR (TK) [5] * CONNECTING THE CONTROL UNIT JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 38: Dimensions

    230 V is not possible in a casing with a height of 350 mm. 2. INSTALLATION ± 1cm The type of wall determines which type of screw or plug must be used. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...
  • Page 39 Bleed and check the unit for leaks before installing ± 1cm the casing. ± 0.5cm «CLICK» «CLICK» ± 2cm JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...
  • Page 40 Only in combination with a suitable heat pump and control valve for heating and cooling Make sure that the thermostatic head is set to cooling mode when cooling. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 41: Electrical Connection

    2 3 0 V         A C 2.1.2. DIN rail power supply 2 3 0 V         A C STIFF WIRE CROSS-SECTION 0,2-1,5MM² (26-16 AWG) STRIPPING LENGTH 10MM JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 42: Operation

    MODE MODE MODE Snelheid 1 Snelheid 2 Snelheid 3 MODE MODE MODE MODE 10 sec MODE MODE MODE MODE 10 sec JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05 MODE MODE MODE MODE 10 sec...

  • Page 43: Notifications

    2. Hold down the [Mode] and [+] simultaneously until the 2. Hold down the [Mode] and [+] simultaneously until the last 4 LEDs start flashing. last 4 LEDs start flashing. 15 sec JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 44: Setting Fanspeed

    Default factory setting of the fan speed is selected depending on the device’s length in order to guarantee the sound levels.. 5. After 30 seconds, the new settings are automatically saved and the device returns to the selected mode. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 45: Switch On/Off Window Contact

    LED 2 seconds later and the red LED 4 seconds later. Release the buttons as soon as all 3 LEDs are flashing 3. The controller will return to the Factory Default settings, all LEDs will flash for 8 seconds. JAGA N.V. | STRADA HYBRID - ACO/B | MANUEL | 2024.06.14 | V.2.05...

  • Page 46: Guarantee

    The guarantee only applies to the equipment and the spare parts. Jaga has the choice between repair and replace- ment of the equipment or the spare parts. If there has been a change in the model, Jaga is authorised to replace the guaranteed equipment with an equivalent equipment or equivalent spare parts.
  • Page 47 +32 (0)11 29 41 11 B-3590 Diepenbeek www.jaga.com - info@jaga.be Jaga reserves the right to change product specification at any time in line with our policy of continuous improvement and innovation. JAGA N.V. | STRADA HYBRID - ACO | MANUEL | 2024.06.14 | V.2.05...
  • Page 48 Jaga N.V., Verbindingslaan 16, B-3590 Diepenbeek Tel.: +32 (0)11 29 41 11, Fax: +32 (0)11 32 35 78 info@jaga.be, www.jaga.com 27200.23000012 - 2024.06.14, 13:36 - Jaga N.V. - V.2.05...
