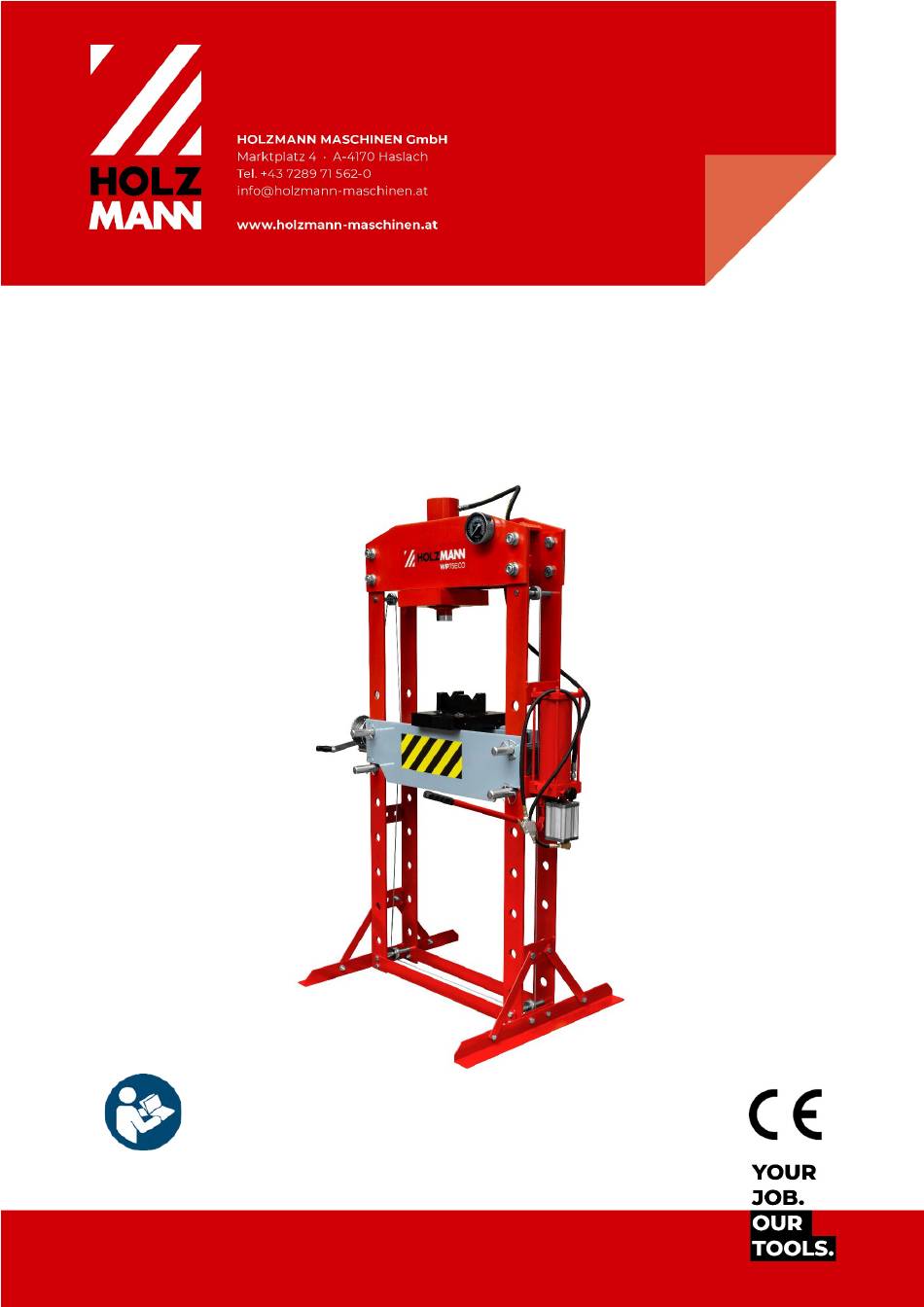

- Page 1 Originalfassung BETRIEBSANLEITUNG WERKSTATTPRESSE 50 (75) Tonnen Übersetzung / Translation USER MANUAL SHOP PRESS 50 (75) tons MODE D'EMPLOI PRESSE HYDRAULIQUE D´ATELIER 50 (75) tonnes WP50ECO WP75ECO Edition: 28.10.2022 – Revision – 00 – EcC – DE/EN...
-
Page 2: Table Of Contents
Residual risks ......................................... 22 Hazardous situations ....................................... 23 14.1 Preparation ....................................24 Check delivery content ....................................24 Requirements for the installation site ..............................24 Preparation of the surfaces ..................................25 14.2 Assemble......................................25 HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... - Page 3 Vidange d'huile hydraulique..................................42 23.3 Entreposage ....................................42 23.4 Élimination ....................................43 26.1 Ersatzteilbestellung / Spare parts order / Commande de pièces détachées ........44 26.2 Explosionszeichnung / Exploded view / Vue éclatée ..................46 HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO...
- Page 4 Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern. Missing or non-readable security stickers have to be replaced immediately. Les panneaux d'avertissement et/ou autocollants d'avertissement illisibles ou retirés sur la machine doivent être remplacés immédiatement ! HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO...
-
Page 5: Lieferumfang / Delivery Content / Contenu De La Livraison
M12x30 Strebe / side brace / Entretoise Mutter M12 / nut M12 / Écrou M12 Auflagebolzen / bed frame pin / Distanzscheiben Ø12 / washer Ø12 / Boulon d'appui Rondelles d'écartement Ø12 HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 6: Komponenten / Components / Composants
Gesamtdruckkraft / pressure performance / Force totale de 50 t 75 t compression Menge Hydrauliköl / amount of hydraulic oil / Quatité d'huile 2,5 l hydraulique empfohlenes Hydrauliköl / recommended hydraulic oil / Huile HLP 46 HLP 46 hydraulique recommandée HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... - Page 7 Les valeurs autorisées sur le lieu de travail peuvent également varier d'un pays à l'autre. Toutefois, ces informations devraient permettre à l'utilisateur de mieux évaluer le danger et le risque. WP50ECO WP75ECO HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO...
- Page 8 Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Beanstandungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden. Für nicht vermerkte Transportschäden kann HOLZMANN MASCHINEN GmbH keine Gewährleistung übernehmen. Urheberrecht ©...
-
Page 9: Bestimmungsgemäße Verwendung
Die nicht bestimmungsgemäße Verwendung bzw. die Missachtung der in dieser Anleitung dargelegten Ausführungen und Hinweise hat das Erlöschen sämtlicher Gewährleistungs- und Schadenersatzansprüche gegenüber der HOLZMANN MASCHINEN GmbH zur Folge. Anforderungen an Benutzer Die Maschine ist für die Bedienung durch eine Person ausgelegt. Voraussetzungen für das Bedienen der Maschine sind die körperliche und geistige Eignung sowie Kenntnis und... -
Page 10: Allgemeine Sicherheitshinweise
Stellen Sie vor Beginn des Pressvorgangs sicher, dass das Arbeitsbett waagrecht • ausgerichtet und mit den Auflagebolzen an allen Aufnahmepunkten gesichert wurde. Setzen Sie den Pressdorn immer mittig am Werkstück an, ansonsten könnte das • Werkstück oder der Druckdorn herausgeschleudert werden. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 11: Gefahrenhinweise
Daten. Für einen ordnungsgemäßen Transport beachten Sie die Anweisungen und Angaben auf der Transportverpackung bezüglich Schwerpunkt, Anschlagstellen, Gewicht, einzusetzende Transportmittel sowie vorgeschriebene Transportlage etc. Beachten Sie, dass sich die gewählten Hebeeinrichtungen (Kran, Stapler, Hubwagen, Lastanschlagmittel etc.) in einwandfreiem Zustand befinden. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 12: Vorbereitende Tätigkeiten
Maschine muss den örtlichen Sicherheitsvorschriften entsprechen sowie den ergonomischen Anforderungen an einen Arbeitsplatz mit ausreichenden Lichtverhältnissen erfüllen. H I N WE I S Der Boden am Aufstellort muss die Last der Maschine tragen können! HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 13: Vorbereitung Der Oberflächen
H I N WE I S Die Nummerierung der Teile, Schrauben, Scheiben und Muttern ist ident mit der im Lieferumfang Die Maschine ist zum Transport demontiert und muss vor dem erstmaligen Betrieb laut nachstehender Anleitung zusammengebaut werden: HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... - Page 14 Das Arbeitsbett (11) an der Maschine platzieren. Arbeitsbett mit Handwinde (2) auf gewünschte Position bringen. Ratschenhebel (2a): Stellung oben = Richtung oben Stellung unten = Richtung unten Die Auflagebolzen (8a) in Position einstecken und mit Sicherheitsklammern (9) sichern HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO...
-
Page 15: Erstinbetriebnahme
Pumpen der Druckstempel aus dem Druckzylinder austreten. Betriebshinweise Nur 1 Person im Gefahrenbereich. • • Hände/Finger weg vom Arbeitsbett und dem Druckkolben während des Pressvorgangs. Bei hoher Presskraft nicht direkt vor der Presse stehen. • HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 16: Bedienung
• • Pumpenhebel (1) betätigen oder Luftventil (2) öffnen, bis der Druckstempel das Werkstück fast berührt Ohne Druckluftversorgung: Druckventil (3) schließen • • Pumpenhebel (1) betätigen, bis der Druckstempel das Werkstück fast berührt HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 17: Reinigung
Reinigen keine Lösungsmittel, Nitroverdünnung oder andere Reinigungsmittel, die den Lack der Maschine beschädigen können. Beachten Sie die Angaben und Hinweise des Reinigungsmittelherstellers. Entfernen Sie nach jedem Einsatz Späne und Schmutzpartikel von der Maschine. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 18: Wartung
Lagerung Lagern Sie die Maschine bei Nichtgebrauch an einem trockenen, frostsicheren und versperrbaren Ort. Stellen Sie sicher, dass Unbefugte und insbesondere Kinder keinen Zugang zur Maschine haben. H I N WE I S HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 19: Entsorgung
Druckstempel zu weit Druckzylinder per Hand zurückdrücken ausgefahren Druckzylinder fährt nicht Niedriger Ölstand Hydrauliköl nachfüllen den ganzen Hubweg Druckstempel bewegt Falsche Montage von Druckzylinder und Rahmen neu sich nicht exakt Druckzylinder und Rahmen ausrichten HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... - Page 20 Dear Customer! This manual contains information and important notes for safe commissioning and handling of the SHOP PRESS 50 tons WP50ECO and SHOP PRESS 75 tons WP75ECO, hereinafter referred to as “machine” in this document. This manual is part of the machine and must not be removed. Save it for later reference and if you let other people use the machine, add this manual to the machine.
-
Page 21: Intended Use Of The Machine
Pressing in or out ball bearings, bearing bushes, bolts and for straightening and bending work, within the prescribed technical limits. N O TE HOLZMANN MASCHINEN GmbH assumes no responsibility or warranty for any other use or use beyond this and for any resulting damage to property or injury. Technical restrictions... -
Page 22: General Safety Instructions
Residual risks Despite intended use, certain residual risk factors remain. Danger of bruising hands/finger due to between moveable and fix parts (workpiece, • workpiece support,…). Risk of injury from the workpiece falling down. • HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 23: Hazardous Situations
Damaged or insufficiently strong hoists and load slings can result in serious injury or even death. Before use, therefore, check hoists and load slings for adequate load-bearing capacity and perfect condition. Secure the loads carefully. Never stand under suspended loads! HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 24: Preparation
Fixing holes must be drilled on the base support by means of which the machine is firmly connected to the floor. This prevents movement of the machine during operation and possible damage or injury. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 25: Preparation Of The Surfaces
Remove screws (A) and washers (B). Place hydraulic pump (3) on the outside of the body frame (1) and fix it with screws (A x 4) and washers (B x 4). HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... - Page 26 Then attach the two bed frame pins (8b) to position for final fixing and secure with circlips (9) Place the workpiece support (4) onto the working table Insert the handle (6) Check and tighten all screw connections HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO...
-
Page 27: Before First Use
Only 1 person in the danger zone. • Hands/fingers away from the working table and the pressure stamp during the pressing process. Do not stand directly in front of the press when the pressing force is high. • HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 28: Handling
• Pump the handle (1) or open the air valve (2) until the stamp nears the workpiece With compressed air supply: • Close the pressure valve (3). • Pump the handle (1) until the stamp nears the workpiece HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 29: Cleaning
Observe the specifications and instructions of the cleaning agent manufacturer. Remove chips and dirt particles from the machine after each use with a proper tool. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 30: Maintenance
N O TE Improper storage can damage and destroy important components. Only store packed or already unpacked parts under the intended ambient conditions! HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 31: Disposal
Replace stamp per hand Pressure cylinder will not extend Low oil level Add hydraulic oil to full range of stroke Stamp tries to tilt to one side Incorrect connection or unbalance Reposition pressure cylinder and frame HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... - Page 32 Le présent manuel d'exploitation contient des informations et des remarques importantes relatives à la mise en service et à la manipulation sécurisée de la PRESSE HYDRAULIQUE D'ATELIER 50 tonnes WP50ECO et de la PRESSE HYDRAULIQUE D'ATELIER 75 tonnes WP75ECO, ci-après désignée par « machine » dans le présent document.
-
Page 33: Utilisation Conforme
Enfoncer ou extraire à la presse des roulements à billes, des coussinets, des boulons et pour des travaux de dressage et de pliage, dans les limites techniques. AVIS HOLZMANN MASCHINEN GmbH décline toute responsabilité ou garantie pour une utilisation différente ou dépassant ce cadre et pour les dommages matériels ou corporels qui en résulteraient. -
Page 34: Consignes Générales De Sécurité
(pièce à usiner, supports de pièces,...). Risque de blessure en cas de chute de la pièce à usiner. • Risque de blessure à l'œil par éjection de pièces ou de fluides en cas de pièces lubrifiées. • HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 35: Situations De Danger
! Ne jamais se tenir sous des charges suspendues ! Pour soulever le châssis de la machine hors de son emballage, fixer des sangles autour de la traverse supérieure et soulever avec un engin de levage approprié (grue, chariot élévateur). Les HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 36: Activités Préparatoires
(= zone dangereuse). AVERTISSEMENT Risque de basculement ! Une machine non fixée peut basculer et provoquer de graves blessures. Ancrer la machine dans le sol avant de la mettre en service ! HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 37: Préparation De La Surface
Fixer les pieds (5 x 2) et les entretoises (7 x 4) avec des vis (C x 12), des rondelles d'écartement (E x 12) et des écrous (D x 12) sur le châssis de la machine (1) comme indiqué. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... - Page 38 (9). Disposer la plaque de serrage (4) sur le bâti de travail Insérer le levier de pompe (6) Contrôler tous les raccords vissés et les serrer à fond HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO...
-
Page 39: Première Mise En Service
Seul 1 personne dans la zone de danger. Éloigner les mains/doigts du bâti de travail et du piston de pression pendant le • pressage. Ne pas se tenir directement devant la presse lorsque la force de pressage est élevée. • HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 40: Utilisation
Sans alimentation en air comprimé : Fermer la soupape de compression (3). • • Actionner le levier de la pompe (1) jusqu'à ce que le tampon d'impression touche presque la pièce à usiner HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 41: Nettoyage
Après chaque utilisation, enlever les copeaux et les particules de saleté de la machine. Préparer les surfaces et lubrifier les parties nues de la machine avec une huile lubrifiante sans acide (par ex. antirouille WD40). HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 42: Maintenance
Veiller à ce que les personnes non autorisées, tout particulièrement les enfants, n'aient pas accès à la machine. AVIS Un mauvais entreposage peut endommager et détruire des composants importants. Ne stocker les pièces emballées ou non emballées que dans les conditions ambiantes prévues ! HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 43: Élimination
Le tampon d'impression Montage erroné du cylindre de Procéder au nouvel ajustement du ne se déplace pas pression et du châssis cylindre d'impression et du châssis précisément HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... -
Page 44: Ersatzteilbestellung / Spare Parts Order / Commande De Pièces Détachées
Ersatzteile eindeutig markiert sind, falls Sie nicht über den Online-Ersatzteilkatalog anfragen. (EN) With original HOLZMANN spare parts you use parts that are attuned to each other shorten the installation time and elongate your products lifespan. N O TE... - Page 45 ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE (FR) Les pièces de rechange HOLZMANN sont conçues pour correspondre idéalement. La précision d’ajustage optimale des pièces réduisent les temps de pose et augmente la durée de vie. AVIS Le montage de pièces autres que les pièces de rechange d'origine entraîne la perte de la garantie ! Par conséquent, la règle est la suivante : Utiliser uniquement des pièces de rechange...
-
Page 46: Explosionszeichnung / Exploded View / Vue Éclatée
ERSATZTEILE / SPARE PARTS / PIÈCES DE RECHANGE 26.2 Explosionszeichnung / Exploded view / Vue éclatée HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO... - Page 47 (DE) Optionales Zubehör finden Sie online auf der Produktseite, Kategorie EMPFOHLENE PRODUKTE. (EN) Optional accessories can be found online on the product page, category RECOMMENDED PRODUCTS. (FR) Des accessoires en option sont disponibles en ligne sur la page produit, catégorie PRODUITS RECOMMANDÉS. HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO...
- Page 48 SERVICE Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN MASCHINEN GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage •...
- Page 49 DIY use and a warranty period of 1 year for professional/industrial use - starting with the purchase of the final consumer (invoice date). In case of defects during this period which are not excluded by paragraph 3, Holzmann will repair or replace the machine at its own discretion.
- Page 50 2.) Message Le revendeur signale par écrit à HOLZMANN MASCHINEN GmbH le défaut qui s'est produit sur l'appareil. Si la demande de garantie est justifiée, l'appareil sera retiré chez le revendeur HOLZMANN MASCHINEN GmbH ou envoyé à HOLZMANN MASCHINEN GmbH par le revendeur. Les retours sans accord préalable avec HOLZMANN MASCHINEN GmbH ne seront pas acceptés.
- Page 51 V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN Maschinen GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Tel : +43 7289 71562 0 info@holzmann-maschinen.at www.holzmann-maschinen.at HOLZMANN Maschinen GmbH www.holzmann-maschinen.at WP50ECO | WP75ECO...
