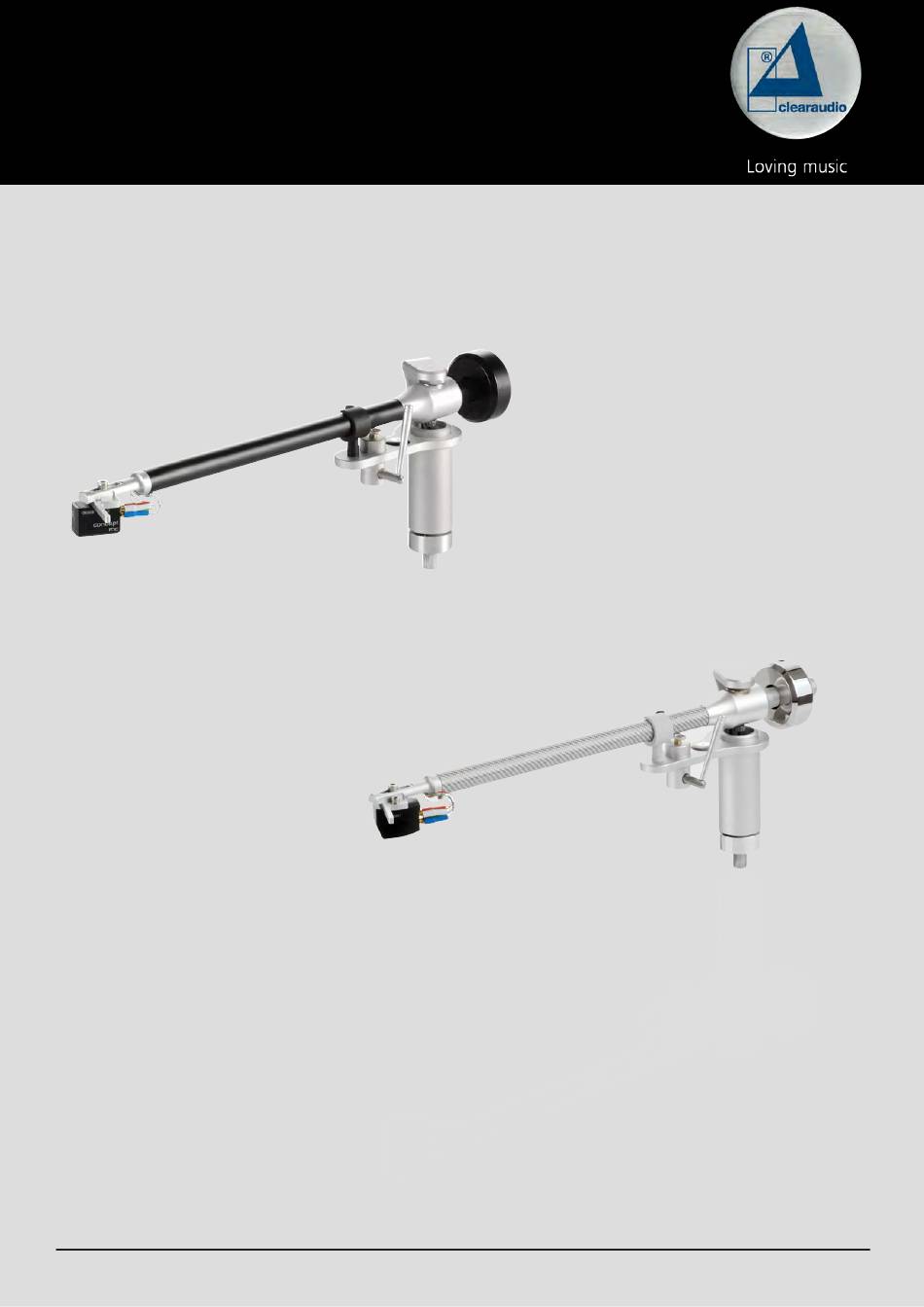

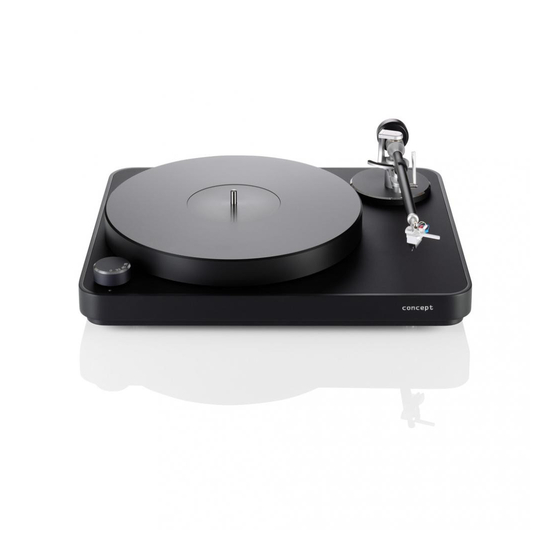

- Page 1 / Verify User manual Bedienungsanleitung Pic. similar / Abb. ähnlich Pic. similar / Abb. ähnlich © clearaudio electronic GmbH, 2022-11 Made in Germany...
- Page 2 Please read this instruction manual carefully to avoid any damages or loss of warranty. This manual will help you for an easy setup and guarantees the highest pleasure for a long time. concept / Verify We wish you a lot of enjoyment with your new Clearaudio tonearm. Clearaudio electronic GmbH Page / Seite 2 ©...
- Page 3 4. Maintenance We recommend that you move the tonearm lift at regular intervals to keep the bearing grease supple and to prevent the tonearm from getting stuck during playback if you do not use your Clearaudio tonearm for a longer period.
- Page 4 6. Service concept / Verify tonearm should be repaired during the guarantee period by the manufacturer only, otherwise the warranty claim expires. All Clearaudio products should only be serviced by specialist retailer. concept / Verify If, despite the high production standard, a service is necessary, the tonearm must be send to Clearaudio through your dealer.
-
Page 5: Table Of Contents
1. List of components ................6 2. Mounting the tonearm base 2.1 Mounting the tonearm base on the Clearaudio Performance DC or Ovation turntable ..7 2.2 Mounting the clamping ring on another manufacturers’ turntables ........8 concept / Verify 3. -
Page 6: List Of Components
Please retain the original packaging for any future transportation and shipping. concept / Verify Please see the list below to check the contents of your Clearaudio tonearm. Pic. 1: List of components... -
Page 7: Mounting The Tonearm Base
User manual / Bedienungsanleitung 2. Mounting the tonearm base 2.1 Mounting the tonearm base on the Clearaudio Performance DC or Ovation turntable Please check if the correct tonearm base is mounted on your turntable (Pic. 2). If the wrong tonearm base is mounted place the turntable on the edge of a table or similar surface to gain access to the tonearm base from below. -
Page 8: Mounting The Clamping Ring On Another Manufacturers' Turntables
4.5mm drill for the holes. In this case, you will need longer screws with nuts to fit the tonearm base. Please note that this image is not true to scale. Pic. 3: Drilling template for mounting the tonearm base on a other manufacturers‘ turntable Page / Seite 8 © clearaudio electronic GmbH, 2022-11... -
Page 9: Mounting The Concept / Verify Tonearm
User manual / Bedienungsanleitung concept / Verify 3. Mounting the tonearm Take the clamping ring and place it on the recess in the tonearm base. Now you can attach the clamping ring to the tonearm base with the 3 supplied M4 x 10 screws. -
Page 10: Adjustment Of The Distance Between Spindle And Pivot Point
User manual / Bedienungsanleitung 4. Adjustment of the distance between spindle and pivot point We recommend to use the Clearaudio alignment gauge (Art. No. AC005/IEC, also available from www.analogshop.de) for the exact setting of the tonearm pivot point. Make sure that the distance between spindle and the pivot point of the tonearm is exactly 222mm. -
Page 11: Adjustment Of The Vta
5.1 Adjustment of the VTA The tonearm remains loose in the clamping ring and is not screwed tight. Now place a record or the Clearaudio alignment gauge (Art. No. AC005/IEC) on the turntable and remove the stylus protector from your cartridge. -
Page 12: Alignment And Adjustment Of The Cartridge
To correct the adjustment, loosen the screws of the cartridge to move the cartridge in the headshell. Re-check the setting again after you have tightened the screws. Pic. 12: Stylus tip on reference point Page / Seite 12 © clearaudio electronic GmbH, 2022-11... -
Page 13: Adjustment Of The Tracking Force
= more tracking force -> turn the count weight clockwise (right) Please follow the instructions of the respective cartridge manufacturer. We recommend using the Clearaudio „Weight Watcher touch“ digital cartridge scale (Art. No. AC163, also available at www.analogshop.de) for the correct setting. -
Page 14: Adjustment Of The Azimuth
Now you can adjust the azimuth by turning the headshell in the tonearm tube. Carefully tighten the small hex screw again without changing the previously selected position. We recommend the “Mini Level Gauge” from Clearaudio (Art.No.: AK001; also available from www. analogshop.de) to check the adjustment. -
Page 15: Adjustment Of The Anti-Skating
= stronger anti-skating Turn counterclockwise (max. 5 turns) = weaker anti-skating We recommend the Clearaudio Trackablity Test Record available from www.analogshop.de or from your specialist retailer for a professional and perfect anti-skating setting. The tonearm adjustment is now complete. We recommend to re-check all settings again and correct them if necessary before connecting the tonearm to your phono pre-amplifier. -
Page 16: Troubleshooting
Never try to open the unit and/or repair it yourself, this will void the warranty! Error Cause Measure Clean the record / or the cartridge. Clearaudio Is the record or the stylus dirty or damaged? offers many helpful accessories for care and cleaning. -
Page 17: Technical Data
: approx. 440g (incl. counterweight) Manufacturer’s warranty: 2 years* * Provided that the warranty card is correctly completed and returned to Clearaudio, or your product is registered online at https://clearaudio.de/en/service/registration.php, within 14 days of purchase. Made in Germany Page / Seite 17... - Page 18 Bedienungsanleitung aufmerksam durch. Alle Hinweise dienen dem Ausschöpfen der vollen Klangeigenschaften und bewahren Sie vor Fehlbedienungen. concept / Verify Wir wünschen Ihnen viel Freude mit Ihrem neuen clearaudio Tonarm. clearaudio electronic GmbH Page / Seite 18 © clearaudio electronic GmbH, 2022-11...
- Page 19 Auf dem Gerät dürfen keine Gegenstände mit offener Flamme aufgestellt werde (brennende Kerzen o.Ä.). 4. Pflege Falls Sie Ihren clearaudio Tonarm längere Zeit nicht benutzen, empfehlen wir Ihnen den Tonarmlift in regelmäßigen Abständen zu bewegen, um das Lagerfett geschmeidig zu halten und ein mögliches Haken des Tonarms beim Abspielen zu vermeiden.
- Page 20 6. Service concept / Verify darf während der Garantiezeit nur vom Hersteller repariert werden, ansonsten erlischt der Garantieanspruch. Der Service für alle clearaudio Produkte sollte ausschließlich beim Fachhändler erfolgen. Sollte trotz des hohen Fertigungsstandards ein Service erforderlich werden, muss die clearaudio concept / Verify über Ihren Fachhandel an clearaudio eingeschickt werden.
- Page 21 User manual / Bedienungsanleitung Inhaltsverzeichnis 1. Verpackungsübersicht ................22 2. Befestigung der Tonarmbasis 2.1 auf einem clearaudio Performance DC / Ovation Laufwerk ......... 23 2.2 Montage des Aluminium-Klemmrings auf einem Laufwerk anderer Hersteller .... 24 concept / Verify 3. Montage des Tonarms ...........25...
-
Page 22: Verpackungsübersicht
(ohne Abbildung) Schraubendreher Empfohlenes Zubehör: • clearaudio Cartridge alignment gauge Art. Nr. AC005/IEC; • clearaudio Weight Watcher touch Art. Nr. AC163; • clearaudio Mini Level Gauge Art. Nr. AK001 Diese Produkte und viele weitere Zubehörartikel sind erhältlich über unseren Fachhandel oder unter www.analogshop.de. -
Page 23: Befestigung Der Tonarmbasis
User manual / Bedienungsanleitung 2. Befestigung der Tonarmbasis 2.1 Befestigung der Tonarmbasis auf einem clearaudio Performance DC / Ovation Laufwerk concept / Verify Überprüfen Sie zunächst, ob die korrekte Tonarmbasis zur Montage des Tonarmes auf Ihrem Laufwerk befestigt ist (Abb. 2). -
Page 24: Montage Des Aluminium-Klemmrings Auf Einem Laufwerk Anderer Hersteller
Fall können Sie den Klemmring mit handelsüblichen Schrauben in der entsprechenden Länge und den dazu passenden Muttern befestigen (V2A-Inbus). Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist. Abb. 3: Bohrschablone für die Montage des Klemmringes auf einem Laufwerk eines anderem Herstellers Page / Seite 24 © clearaudio electronic GmbH, 2022-11... -
Page 25: Montage Des Concept / Verify Tonarms
User manual / Bedienungsanleitung concept / Verify 3. Montage des Tonarms Nehmen Klemmring Verpackung und legen sie diesen auf die Aussparung der Tonarmbasis. Nun können Sie den Klemmring mit den 3 mitgelieferten Schrauben M4x10 auf der Tonarmbasis befestigen. Achten Sie hierbei darauf, dass die seitliche Bohrung des Klemmringes (sh. -
Page 26: Einstellung Des Achsabstands Von Tellerspindel Zu Tonarmdrehpunkt
User manual / Bedienungsanleitung 4. Einstellung des Achsabstands von Tellerspindel zu Tonarmdrehpunkt Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio Drehtonarm- Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de)! Achten Sie darauf, dass der Abstand der Spindel zum Drehpunkt des Tonarms exakt 222 mm betragen muss (siehe Abb. -
Page 27: Einstellung Des Vta
5.1 Einstellung des VTA Der Tonarm bleibt weiterhin lose im Klemmring und wird nicht festgeschraubt. Legen Sie nun eine Schallplatte oder die clearaudio Drehtonarm-Einstellschablone/IEC (Art.Nr. AC005/IEC, auch erhältlich über www.analogshop.de) auf den Plattenteller und entfernen Sie den Nadelschutz Ihres Tonabnehmers. -
Page 28: Korrekte Ausrichtung Und Einstellung Des Tonabnehmers
Schrauben Tonabnehmers etwas gelöst werden, damit der Tonabnehmer im Headshell beweglich ist (Abb. 11). Überprüfen Sie die Einstellung nochmals, nachdem Sie die Schrauben fixiert haben! Abb. 12: Korrekte Position des Abtastdiamanten Page / Seite 28 © clearaudio electronic GmbH, 2022-11... -
Page 29: Einstellen Des Auflagegewichts
= mehr Auflagekraft -> Gegengewicht im Uhrzeigersinn drehen (rechts) Stellen Sie die korrekte Auflagekraft Ihres Tonabnehmers laut der Herstelleranleitung ein. Zur Überprüfung des Auflagegewichts empfehlen wir die digitale Tonabnehmerwaage „Weight Watcher touch“ von clearaudio (Art. Nr.: AC163; auch erhältlich über www.analogshop.de). Made in Germany Page / Seite 29... -
Page 30: Einstellung Des Azimuth
Nachdem Sie die richtige Position gefunden haben, ziehen sie die kleine Innensechskantschraube wieder vorsichtig fest, ohne dabei die zuvor gewählte Position zu verändern. Zur Überprüfung empfehlen wir die „Mini Level Gauge“ von clearaudio (Art. Nr.: AK001; auch erhältlich über www.analogshop.de). -
Page 31: Einstellung Des Antiskating
Sie können das Antiskating folgendermaßen ändern: Drehen im Uhrzeiger (max. 5 Umdrehungen) = stärkeres Anti-Skating Drehen gegen den Uhrzeiger (max. 5 Umdrehungen) = weniger Anti-Skating Für eine professionelle und perfekte Anti-Skating-Einstellung empfehlen wir die clearaudio Trackablity Test Record erhältlich über www.analogshop.de oder in Ihrem Fachhandel. -
Page 32: Fehlerbehebung
Versuchen Sie niemals das Produkt zu öffnen und/oder selbst zu reparieren, dies führt zu Garantieverlust! Fehler Ursache Maßnahme Ist die Schallplatte oder der Reinigen Schallplatte bzw. Tonabnehmer. Clearaudio bietet viele hilfreiche Nadelträger verschmutzt oder beschädigt? Zubehörprodukte zur Pflege und Reinigung an. Bei Beschädigung empfehlen wir eine Begutachtung durch einen Spezialisten ggfs. -
Page 33: Technische Daten
: ca. 450 g (inkl. Gegengewicht) Verify : ca. 440 g (inkl. Gegengewicht) Herstellergarantie: 2 Jahre* * Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio oder online registrierter Garantie innerhalb von 14 Tagen (https://clearaudio.de/de/service/registration.php). Made in Germany Page / Seite 33... -
Page 34: Warranty Information
Le reçu ou la facture constituent des preuves suffisantes. DEUTSCH GARANTIE Bei Garantiefragen wenden Sie sich bitte zunächst an Ihren Clearaudio Händler. Heben Sie Ihren Kaufbeleg gut auf. WICHTIG! Die Angaben auf Ihrer Quittung erlauben uns die Identifizierung Ihres Gerätes und belegen mit dem Kaufdatum die Dauer Ihrer Garantie-Ansprüche. - Page 35 ESPAÑOL GARANTIA Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio. GUARDE SU RECIBO DE COMPRA Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con Clearaudio.
- Page 36 Handmade in Germany Clearaudio Electronic accepts no liability for any misprints. Technical specifications are subject to change or improvement without prior notice. Product availability is as long as stock lasts. Copies and reprints of this document, including extracts, require written consent from Clearaudio Electronic GmbH, Germany.
