Bedienung
5.2.1

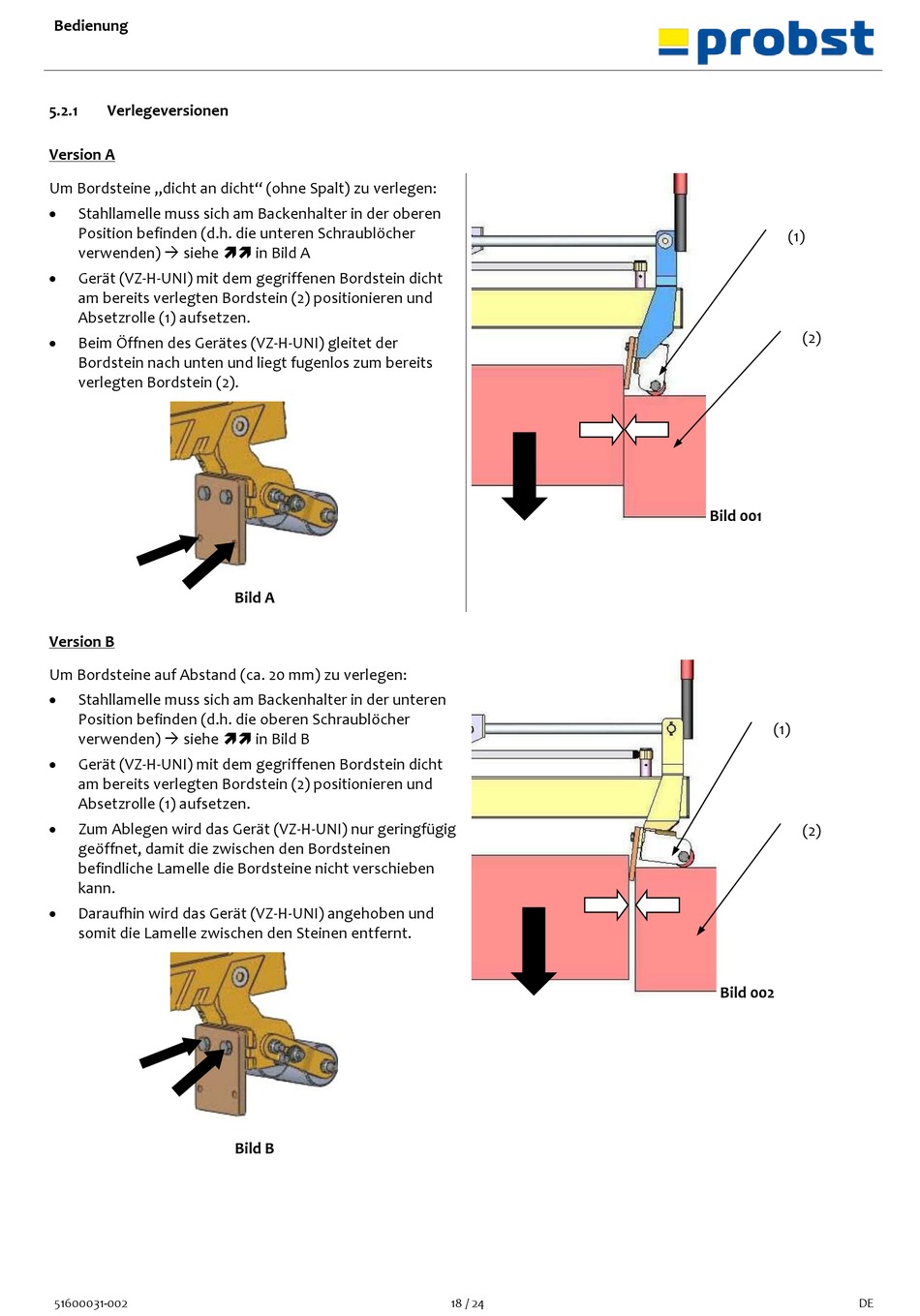

Verlegeversionen

Version A
Um Bordsteine „dicht an dicht" (ohne Spalt) zu verlegen:
Stahllamelle muss sich am Backenhalter in der oberen
Position befinden (d.h. die unteren Schraublöcher
verwenden) → siehe  in Bild A
Gerät (VZ-H-UNI) mit dem gegriffenen Bordstein dicht
am bereits verlegten Bordstein (2) positionieren und
Absetzrolle (1) aufsetzen.
Beim Öffnen des Gerätes (VZ-H-UNI) gleitet der
Bordstein nach unten und liegt fugenlos zum bereits
verlegten Bordstein (2).
Version B
Um Bordsteine auf Abstand (ca. 20 mm) zu verlegen:
Stahllamelle muss sich am Backenhalter in der unteren
Position befinden (d.h. die oberen Schraublöcher
verwenden) → siehe  in Bild B
Gerät (VZ-H-UNI) mit dem gegriffenen Bordstein dicht
am bereits verlegten Bordstein (2) positionieren und
Absetzrolle (1) aufsetzen.
Zum Ablegen wird das Gerät (VZ-H-UNI) nur geringfügig
geöffnet, damit die zwischen den Bordsteinen
befindliche Lamelle die Bordsteine nicht verschieben
kann.
Daraufhin wird das Gerät (VZ-H-UNI) angehoben und
somit die Lamelle zwischen den Steinen entfernt.
51600031-002
Bild A
Bild B
18 / 24
(1)
(2)
Bild 001
(1)
(2)
Bild 002
