Bediening

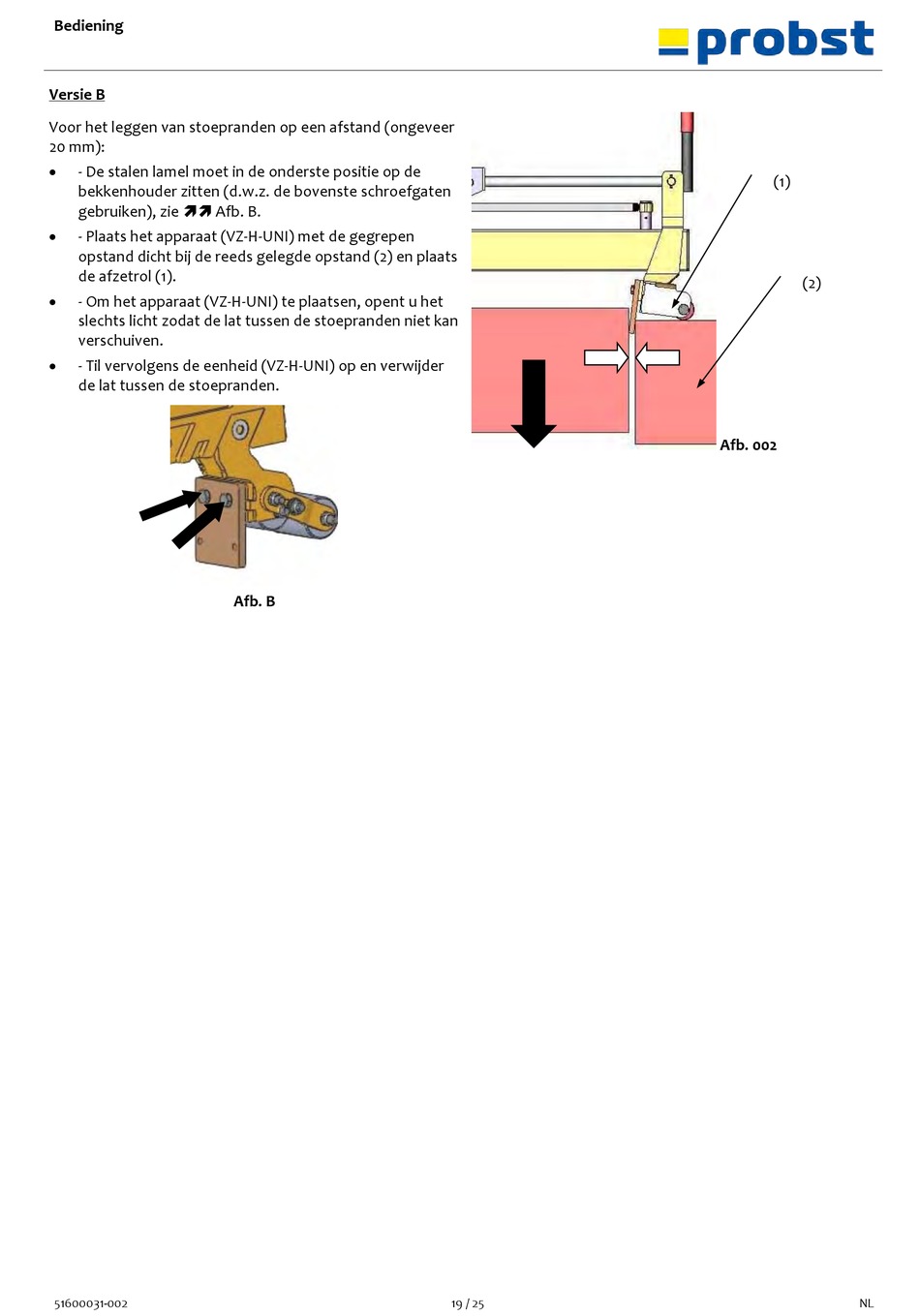

Versie B
Voor het leggen van stoepranden op een afstand (ongeveer
20 mm):
•
- De stalen lamel moet in de onderste positie op de
bekkenhouder zitten (d.w.z. de bovenste schroefgaten
gebruiken), zie  Afb. B.
•
- Plaats het apparaat (VZ-H-UNI) met de gegrepen
opstand dicht bij de reeds gelegde opstand (2) en plaats
de afzetrol (1).
•
- Om het apparaat (VZ-H-UNI) te plaatsen, opent u het
slechts licht zodat de lat tussen de stoepranden niet kan
verschuiven.
•
- Til vervolgens de eenheid (VZ-H-UNI) op en verwijder
de lat tussen de stoepranden.
51600031-002
Afb. B
19 / 25
(1)
(2)
Afb. 002
NL
