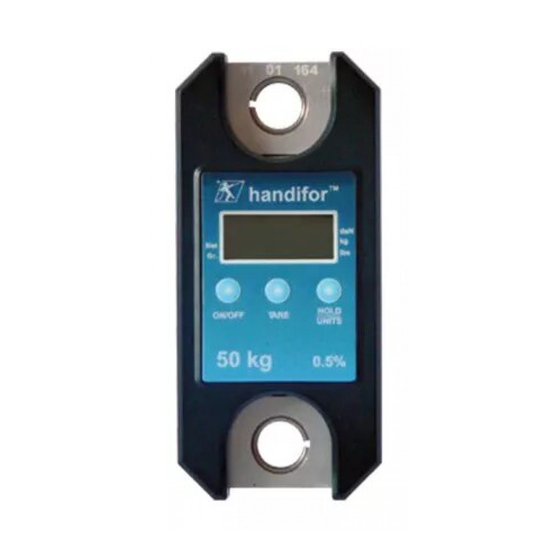

Tractel Handifor 20 Installation, Operating And Maintenance Manual
Hide thumbs
Also See for Handifor 20:
- Operating and maintenance instructions manual (11 pages) ,
- Operating and maintenance instructions manual (49 pages)
Table of Contents
Advertisement
Available languages
Available languages
Quick Links
Installation, operating and maintenance manual
Manuel d'installation, utilisation et maintenance
Installations-, Gebrauchs- und Wartungsanleitung
Handleiding voor installatie, gebruik en onderhoud
Manual de instalación, de utilización y de
mantenimiento
Manuale d'installazione, d'impiego e di
manutenzione
Manual de instalação, de uso e de manutenção
Stallasjons-, bruks- og vedlikeholdshåndbok
Installations-, bruks- och underhållsanvisning
Asennus-, käyttö- ja huoltokäsikirja
Manual for installation, brug og vedligeholdelse
Instrukcja instalacji, użytkowania i konserwacji
EN
20 kg / 50 kg / 100 kg / 200 kg
FR
20 kg / 50 kg / 100 kg / 200 kg
DE
20 kg / 50 kg / 100 kg / 200 kg
NL
20 kg / 50 kg / 100 kg / 200 kg
ES
20 kg / 50 kg / 100 kg / 200 kg
IT
20 kg / 50 kg / 100 kg / 200 kg
Handifor™
English
Français
Deutsch
Nederlands
Español
Italiano
Português
Norsk
Svenska
Suomi
Dansk
Polski
Original manual
Traduction de la notice originale
Übersetzung der Originalanleitung
Vertaling van de oorspronkelijke handleiding
Traducción del manual original
Traduzione del manuale originale
Tradução do manual original
Oversettelse av originalanvisning
Översättning av originalbruksanvisningen
Alkuperäisen ohjeen käännös
Oversættelse af den originale manual
Tłumaczenie oryginalnej instrukcji obsługi
PT
20 kg / 50 kg / 100 kg / 200 kg
NO
20 kg / 50 kg / 100 kg / 200 kg
SE
20 kg / 50 kg / 100 kg / 200 kg
FI
20 kg / 50 kg / 100 kg / 200 kg
DK
20 kg / 50 kg / 100 kg / 200 kg
PL
20 kg / 50 kg / 100 kg / 200 kg
EN
FR
DE
NL
ES
IT
PT
NO
SE
FI
DK
PL
Advertisement
Chapters
Table of Contents
Related Manuals for Tractel Handifor 20
Summary of Contents for Tractel Handifor 20
- Page 1 Handifor™ English Installation, operating and maintenance manual Original manual Français Manuel d’installation, utilisation et maintenance Traduction de la notice originale Deutsch Installations-, Gebrauchs- und Wartungsanleitung Übersetzung der Originalanleitung Nederlands Handleiding voor installatie, gebruik en onderhoud Vertaling van de oorspronkelijke handleiding Manual de instalación, de utilización y de Español Traducción del manual original...
- Page 2 Figure, Abbildung, Figuur, Figura, Figur, Kuva, Figur, Rysunek Ep. 30 mm 70 mm 16 mm Fig. 1...
- Page 3 + – ON / OFF TARE HOLD UNITS Fig. 2 Fig. 3...
-
Page 4: Table Of Contents
Table of contents 1. Priority instructions ..............5 2. Definitions and pictograms ............6 2.1. Definitions ................. 6 2.2. Pictograms ................ 7 3. Description and marking ............. 7 3.1. Presentation..............7 3.2. Markings ................7 3.3. Display ................8 4. Associated equipment ..............8 5. -
Page 5: Priority Instructions
® assembly configuration not described in this manual. 11. Any modification of this product without the approval of Tractel ® or any removal of any component part shall release Tractel ®... -
Page 6: Definitions And Pictograms
17. The product is not approved for commercial transactions. 18. As part of continual product improvement, Tractel reserves the ® right to make changes to the product. -
Page 7: Pictograms
2.2. Pictograms DANGER: When placed at the beginning of a paragraph, it indicates instructions for preventing injuries ranging from minor to fatal and also environmental damage. IMPORTANT: When placed at the beginning of a paragraph, it indicates instructions for preventing product failure or damage which would not directly endanger the life or health of operators or other individuals and/or which may harm the environment. -
Page 8: Display
Sensor body Hole for accessories Unit symbol Calibration information Back of Battery compartment cover Manufacturer’s markings device 3.3. Display Battery indicator Peak load indicator Measurement symbol NET indicator (Net Value of Measurement) GROSS indicator (Gross Value of measurement) Force value Decimal point Unit indicator 4. -
Page 9: Installation
5.2. Installation During installation, it is absolutely necessary to: Make sure that the load line anchor point or points are sufficiently strong for the force that will be applied. Make sure that the lifting accessories at both ends of the product are compatible and comply with applicable local regulations. -
Page 10: Functions
5.4. Functions 5.4.1. Automatic zero On power up, the display will indicate “0” so long as the force measured is less than 10 % of the maximum capacity of the device. 5.4.2. Tare function Display Remarks Device ready to operate. No load suspended “Gr”... -
Page 11: Peak Load Function
If the operator presses the TARE button for 2 seconds. New Tare: Return to step 3. The function is reinitiated (return to step 1) when the device is switched off. Note: If a tare is defined, for example at 50% of the device capacity, therefore giving an indication of “0.0”, if the load decreases, it will be indicated on the screen as a negative value. -
Page 12: Overload
5.4.5. Overload When the force applied on the sensor exceeds the maximum capacity of the product by more than 20% (e.g. 100 kg loaded at 120 kg) the integrated display shows the overload status message “- HI -” shown below. In case of overload, it is imperative to fully release the force on the sensor and check that the product is again showing zero. -
Page 13: Prohibited Use
Press “TARE”. The display indicates ‘_--_’ then “PASS” for 2 seconds. Configuring the adjustment date: the display indicates ‘XX.XX’ (YY.MM). When the first digit flashes, press “HOLD/UNITS” to select the digit. Press “TARE” to go to the next digit. Continue in the same way to complete the adjustment date. -
Page 14: Other Verifications
7.2. Other verifications Tractel recommends periodically: • Inspecting the appearance of the product. • Cleaning the sensor regularly with a dry cloth. • Inspecting the dimensions of the product. Tractel also recommends annual recalibration before the valid ® certificate expires. -
Page 15: Technical Specifications
10. Technical specifications Handifor Handifor Handifor Handifor Model Unit Safety coefficient >4 ± % Accuracy ± kg 0.25 Resolution 0.05 Measurement frequency Max. display 120% SWL Height of digits Display unit kg/daN/lbs Conversion factor 1 kg= 0.98083 daN = 2.20462 lbs Battery life IP rating IP40... -
Page 16: Troubleshooting
12. Troubleshooting Trouble Possible causes Solutions No initial Peak load function Deactivate the function reset activated Peak load or Tare and Tare function activated. display the “GROSS” value of the force. Permanent deformation The appliance should of the sensor following be checked by the a handling error;... - Page 17 Sommaire 1. Consignes prioritaires ............... 18 2. Définitions et pictogrammes ............. 19 2.1. Définitions ............... 19 2.2. Pictogrammes ..............20 3. Description et marquage ............20 3.1. Présentation..............20 3.2. Marquages ..............21 3.3. Affichage ................. 21 4. Equipements associés.............. 21 5.
-
