2. DESCRIZIONE DEL SISTEMA

2.1. DESCRIZIONE DEL RADIOGRAFICO

2.2. MODALITA DI UTILIZZO

Il radiografico Revolution 4DC dispone di diverse modalità di utilizzo (tecnologia MULTI-MODE):
1) Modalità operativa En60
Emissione raggi X a 60KV e 7ma. In funzione dell'elemento dentale selezionato e della corporatura del paziente
il radiografico propone automaticamente il tempo di esposizione ottimale (da 0.01s a 1.00s).
2) Modalità operativa En63
Emissione raggi X a 63KV e 6ma. In funzione dell'elemento dentale selezionato e della corporatura del paziente
il radiografico propone automaticamente il tempo di esposizione ottimale (da 0.01s a 1.00s).
3) Modalità operativa En65
Emissione raggi X a 65KV e 6ma. In funzione dell'elemento dentale selezionato e della corporatura del paziente
il radiografico propone automaticamente il tempo di esposizione ottimale (da 0.01s a 1.00s).
4) Modalità operativa AUTO
In funzione dell'elemento dentale selezionato e della corporatura del paziente il radiografico propone
automaticamente la modalità operativa (En60, En63 o En65) ed il tempo di esposizione ottimali (da 0.01s a
1.00s).
E' sempre possibile correggere il tempo di esposizione suggerito agendo sul palmare di comando.
Il radiografico dispone inoltre della modalità speciale USER completamente configurabile dall'utente che consente di
selezionare arbitrariamente la migliore combinazione di fattori di carico (modalità operativa e tempo di esposizione)
per ogni elemento dentale e corporatura del paziente.
36

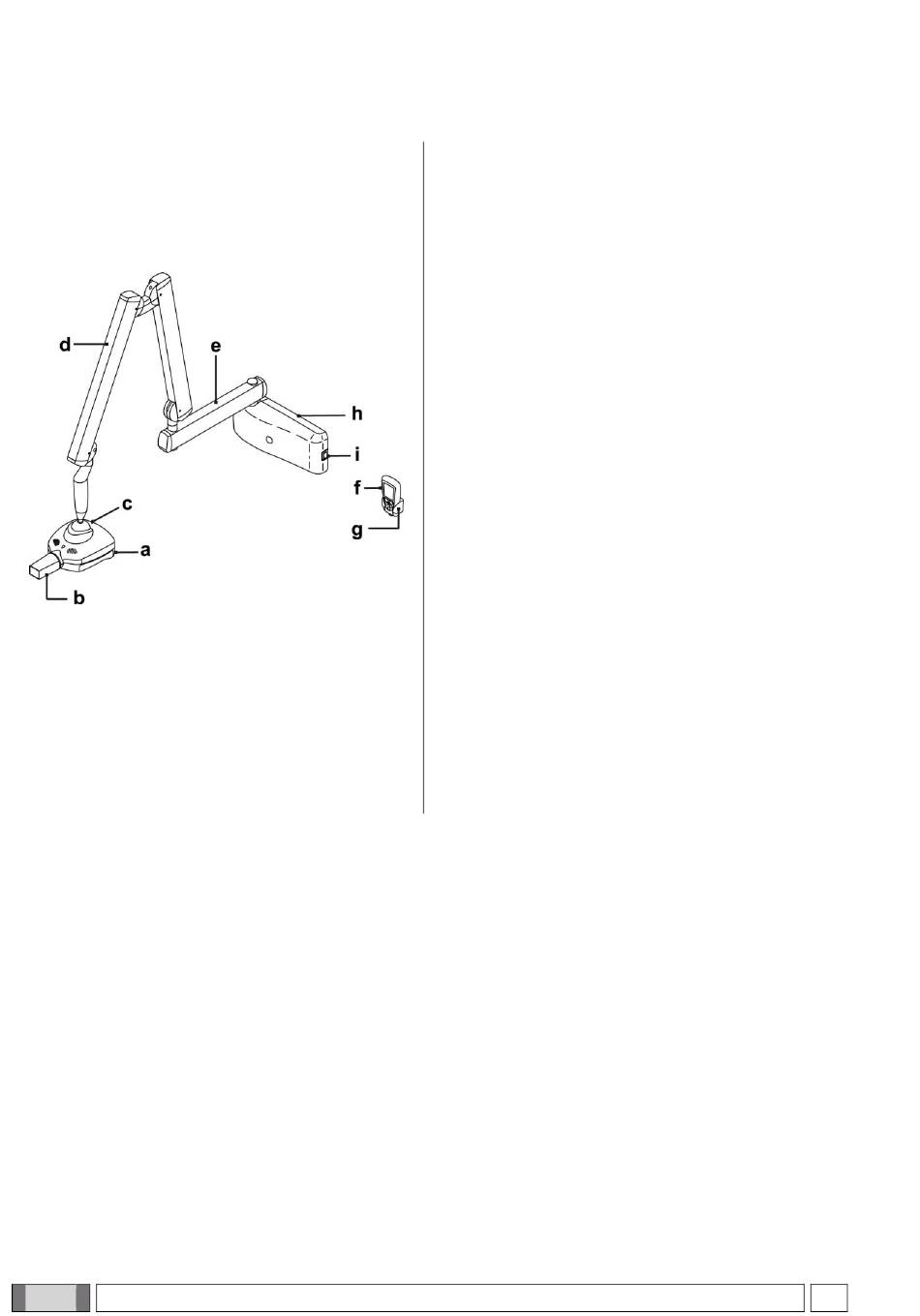

Descrizione delle varie parti:
a Generatore raggi X.
Il generatore radiogeno, ad alta frequenza e a
potenziale costante, opera, a seconda della modalità
di utilizzo, a 60KV 7ma (modalità En60),
63KV 6ma (modalità En63) oppure 65KV 6ma
(modalità En65).
Il generatore può ruotare illimitatamente sul piano
orizzontale; sul piano verticale invece la rotazione è
limitata verso l'alto da un fine corsa meccanico.
b Collimatore (cono) amovibile.
Il generatore dispone di diverse possibilità di
collimazione riconosciute in automatico:
• COLLIMATORE cilindrico da 8" (integrato nel
generatore): distanza minima fuoco/pelle di 20cm
e dimensione del fascio raggi in uscita di 60mm.
• COLLIMATORE CIRCOLARE AMOVIBILE DA 12"
distanza minima fuoco/pelle di 30cm e diametro
del fascio raggi in
55mm (con collimatore inserito).
c Macchia focale.
d Braccio a doppio pantografo.
e Braccio di prolunga.
Il braccio di prolunga può essere di tre diverse misure:
40 cm (15,7"), 60 cm (23,6") e 90 cm (35,4").
f - Palmare di comando.
Il palmare di comando può essere collocato vicino alla
centralina stessa oppure in posizione remota. Questo
consente
liberamente all'interno dello studio e di allontanarsi
dalla zona di esposizione ai raggi.
g Supporto per palmare.
h Centralina di controllo.
i Interruttore generale
