2. DESCRIPTION DU SYSTÈME

2.1. DESCRIPTION DU DISPOSITIF DE RADIOGRAPHIE

2.2. MODALITÉS D'UTILISATION
L'appareil radiographique Revolution 4DC dispose de différentes modalités d'utilisation (technologie MULTI-MODE) :
1) Modalité de fonctionnement En60
Émission rayons X à 60KV et 7ma. En fonction de l'élément dentaire sélectionné et de la corpulence du patient,
l'appareil radiographique propose automatiquement le temps d'exposition optimal (de 0.01s à 1.00s).
2) Modalité de fonctionnement En63
Émission rayons X à 63KV et 6ma. En fonction de l'élément dentaire sélectionné et de la corpulence du patient,
l'appareil radiographique propose automatiquement le temps d'exposition optimal (de 0.01s à 1.00s).
3) Modalité de fonctionnement En65
Émission rayons X à 65KV et 6ma. En fonction de l'élément dentaire sélectionné et de la corpulence du patient,
l'appareil radiographique propose automatiquement le temps d'exposition optimal (de 0.01s à 1.00s).
4) Modalité de fonctionnement AUTO
En fonction de l'élément dentaire sélectionné et de la corpulence du patient, l'appareil radiographique propose
automatiquement la modalité de fonctionnement (En60, En63 ou En65) et le temps d'exposition optimaux (de
0.01s à 1.00s).
Il est toujours possible de corriger le temps d'exposition suggéré en agissant sur le palm de commande.
L'appareil radiographique dispose en outre de la modalité spéciale USER complètement configurable par l'utilisateur
qui permet de sélectionner arbitrairement la meilleure combinaison de facteurs de charge (modalité de
fonctionnement et temps d'exposition) pour chaque élément dentaire et corpulence du patient.
64

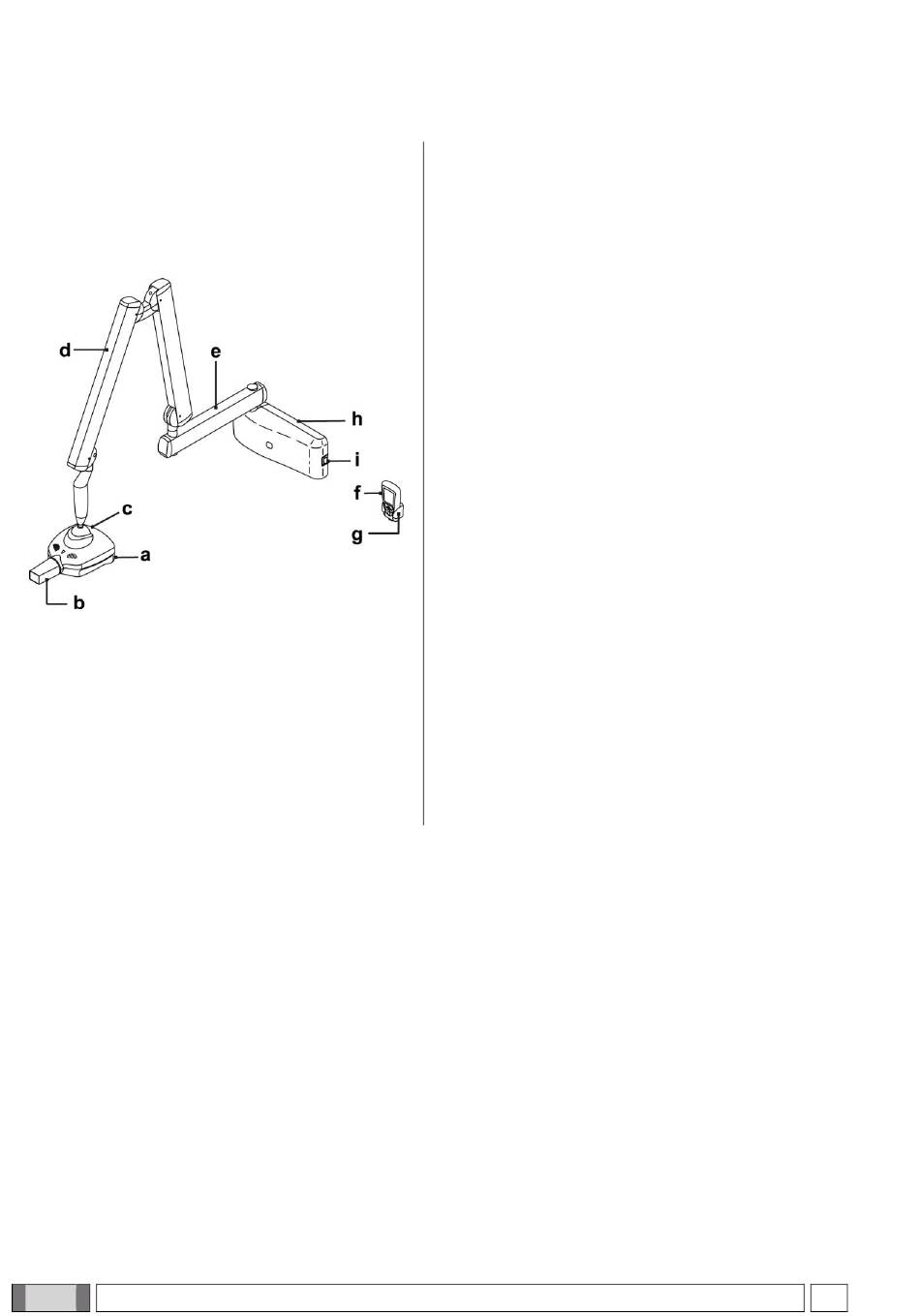

Description des différentes parties :
a Générateur de rayons X.
Le générateur radiogène, à haute fréquence et à
potentiel constant, fonctionne, en fonction de la
modalité d'utilisation, à 60KV 7ma (modalité En60),
63KV 6ma (modalité En63) ou 65KV 6ma (modalité
En65).
Le générateur peut tourner de manière illimitée sur le
plan horizontal ; par contre, sur le plan vertical la
rotation est limitée vers le haut par un fin de course
mécanique.
b Collimateur (cône) amovible.
Le générateur dispose de possibilités différentes de
collimation reconnues en mode automatique :
• COLLIMATEUR CYLINDRIQUE DE 8" (intégré
dans le générateur): distance minimale foyer/peau
de 20cm et dimension du faisceau de rayons en s
ortie de 60mm.
• COLLIMATEUR CIRCULAIRE AMOVIBLE DE 12":
distance minimale foyer/peau de 30cm et diamètre
du rayon en sortie du collimateur de 55mm (avec
collimateur inséré).
c Foyer.
d Bras à double pantographe.
e Bras de rallonge.
Le bras de rallonge peut être de trois longueurs
différentes : 40 cm, 60 cm et 90 cm.
f - Palm de commande.
Le palm de commande peut être placé près de l'unité
même ou à distance. Cela permet donc au dentiste de
se déplacer librement à l'intérieur du cabinet et de
s'éloigner de la zone d'exposition des rayons.
g Support pour palm.
h Boîtier de contrôle.
i Commutateur général
