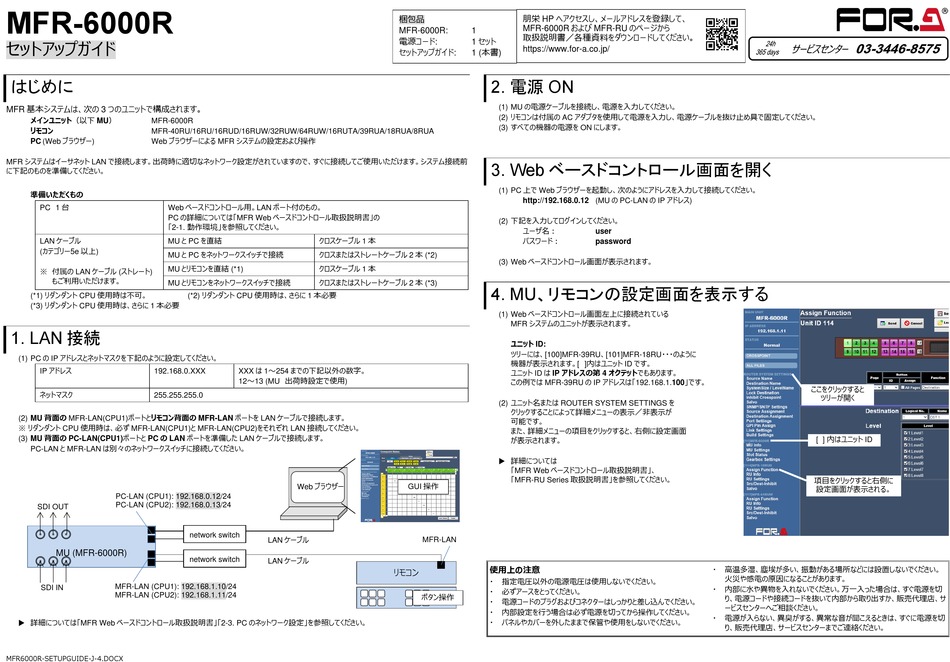

FOR-A MFR-6000R Quick Setup Manual

MFR-6000R
セットアップガイド
はじめに
MFR 基本システムは、次の 3 つのユニットで構成されます。
メインユニット（以下 MU）
MFR-6000R
リモコン
MFR-40RU/16RU/16RUD/16RUW/32RUW/64RUW/16RUTA/39RUA/18RUA/8RUA
PC (Web ブラウザー) Web ブラウザーによる MFR システムの設定および操作
MFR システムはイーサネット LAN で接続します。出荷時に適切なネットワーク設定がされていますので、すぐに接続してご使用いただけます。システム接続前
に下記のものを準備してください。
準備いただくもの
PC 1 台 Web ベースドコントロール用。LAN ポート付のもの。
PC の詳細については「MFR Web ベースドコントロール取扱説明書」の
「2-1. 動作環境」を参照してください。
LAN ケーブル MU と PC を直結
(カテゴリー5e 以上)
MU と PC をネットワークスイッチで接続
MU とリモコンを直結 (*1)
※ 付属の LAN ケーブル (ストレート)
もご利用いただけます。
MU とリモコンをネットワークスイッチで接続
(*1) リダンダント CPU 使用時は不可。
(*3) リダンダント CPU 使用時は、さらに 1 本必要
1. LAN 接続
(1) PC の IP アドレスとネットマスクを下記のように設定してください。
IP アドレス
192.168.0.XXX
ネットマスク
255.255.255.0
(2) MU 背面の MFR-LAN(CPU1)ポートとリモコン背面の MFR-LAN ポートを LAN ケーブルで接続します。
※ リダンダント CPU 使用時は、必ず MFR-LAN(CPU1)と MFR-LAN(CPU2)をそれぞれ LAN 接続してください。
(3) MU 背面の PC-LAN(CPU1)ポートと PC の LAN ポートを準備した LAN ケーブルで接続します。
PC-LAN と MFR-LAN は別々のネットワークスイッチに接続してください。
PC-LAN (CPU1): 192.168.0.12/24
PC-LAN (CPU2): 192.168.0.13/24
SDI OUT
MU (MFR-6000R)
MFR-LAN (CPU1): 192.168.1.10/24
SDI IN
MFR-LAN (CPU2): 192.168.1.11/24
 詳細については「MFR Web ベースドコントロール取扱説明書」「2-3. PC のネットワーク設定」を参照してください。
MFR6000R-SETUPGUIDE-J-4.DOCX
クロスケーブル 1 本
クロスまたはストレートケーブル 2 本 (*2)
クロスケーブル 1 本
クロスまたはストレートケーブル 2 本 (*3)
(*2) リダンダント CPU 使用時は、さらに 1 本必要
XXX は 1～254 までの下記以外の数字。
12～13 (MU 出荷時設定で使用)
Web ブラウザー
network switch
LAN ケーブル
LAN ケーブル
network switch
朋栄 HP へアクセスし、メールアドレスを登録して、
梱包品
MFR-6000R および MFR-RU のページから
MFR-6000R: 1
取扱説明書／各種資料をダウンロードしてください。
電源コード: 1 セット
https://www.for-a.co.jp/
セットアップガイド:
1 (本書)
2. 電源 ON
(1) MU の電源ケーブルを接続し、電源を入力してください。
(2) リモコンは付属の AC アダプタを使用して電源を入力し、電源ケーブルを抜け止め具で固定してください。
(3) すべての機器の電源を ON にします。
3. Web ベースドコントロール画面を開く
(1) PC 上で Web ブラウザーを起動し、次のようにアドレスを入力して接続してください。
http://192.168.0.12 (MU の PC-LAN の IP アドレス)
(2) 下記を入力してログインしてください。
ユーザ名：
パスワード：
(3) Web ベースドコントロール画面が表示されます。
4. MU、リモコンの設定画面を表示する
(1) Web ベースドコントロール画面左上に接続されている
MFR システムのユニットが表示されます。
ユニット ID:
ツリーには、[100]MFR-39RU、[101]MFR-18RU・・・のように
機器が表示されます。[ ]内はユニット ID です。
ユニット ID は IP アドレスの第 4 オクテットでもあります。
この例では MFR-39RU の IP アドレスは「192.168.1.100」です。
(2) ユニット名または ROUTER SYSTEM SETTINGS を
クリックすることによって詳細メニューの表示／非表示が
可能です。
また、詳細メニューの項目をクリックすると、右側に設定画面
が表示されます。
 詳細については
「MFR Web ベースドコントロール取扱説明書」、
「MFR-RU Series 取扱説明書」を参照してください。
GUI 操作
MFR-LAN
使用上の注意
リモコン
・ 指定電圧以外の電源電圧は使用しないでください。
・ 必ずアースをとってください。
ボタン操作
・ 電源コードのプラグおよびコネクターはしっかりと差し込んでください。
・ 内部設定を行う場合は必ず電源を切ってから操作してください。
・ パネルやカバーを外したままで保管や使用をしないでください。
user
password
・ 高温多湿、塵埃が多い、振動がある場所などには設置しないでください。
火災や感電の原因になることがあります。
・ 内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切
り、電源コードや接続コードを抜いて内部から取り出すか、販売代理店、サ
ービスセンターへご相談ください。
・ 電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を切
り、販売代理店、サービスセンターまでご連絡ください。
ここをクリックすると
ツリーが開く
[ ] 内はユニット ID
項目をクリックすると右側に
設定画面が表示される。
