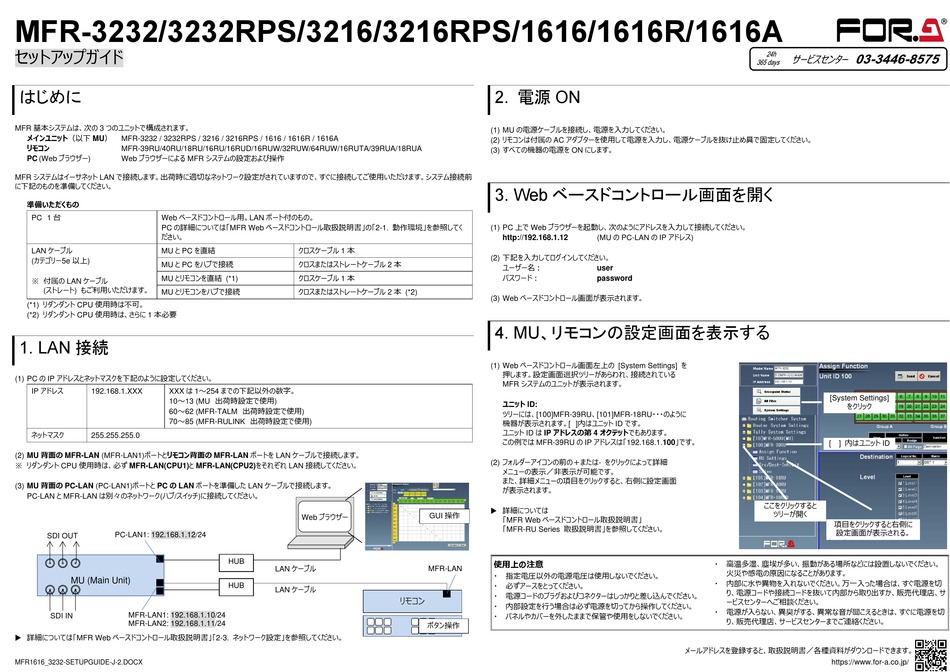

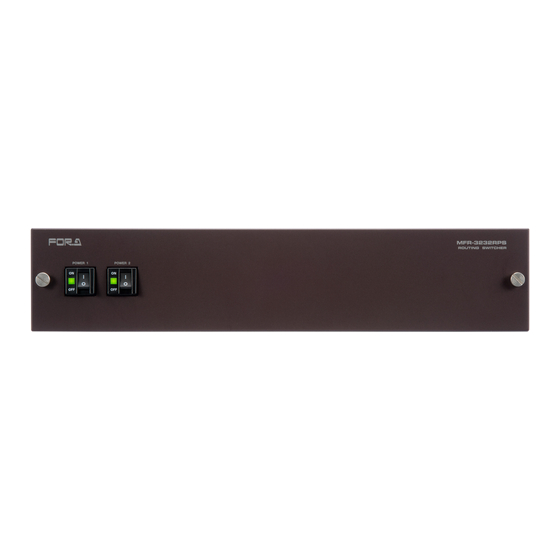

MFR-3232/3232RPS/3216/3216RPS/1616/1616R/1616A
セットアップガイド
はじめに
MFR 基本システムは、次の 3 つのユニットで構成されます。
メインユニット(以下 MU)
MFR-3232 / 3232RPS / 3216 / 3216RPS / 1616 / 1616R / 1616A
リモコン
MFR-39RU/40RU/18RU/16RU/16RUD/16RUW/32RUW/64RUW/16RUTA/39RUA/18RUA
PC (Web ブラウザー)
Web ブラウザーによる MFR システムの設定および操作
MFR システムはイーサネット LAN で接続します。出荷時に適切なネットワーク設定がされていますので、すぐに接続してご使用いただけます。システム接続前
に下記のものを準備してください。
準備いただくもの
PC 1 台
Web ベースドコントロール用。LAN ポート付のもの。
PC の詳細については「MFR Web ベースドコントロール取扱説明書」の「2-1. 動作環境」を参照してく
ださい。
LAN ケーブル
MU と PC を直結
(カテゴリー5e 以上)
MU と PC をハブで接続
MU とリモコンを直結 (*1)
※ 付属の LAN ケーブル
(ストレート) もご利用いただけます。
MU とリモコンをハブで接続
(*1) リダンダント CPU 使用時は不可。
(*2) リダンダント CPU 使用時は、さらに 1 本必要
1. LAN 接続
(1) PC の IP アドレスとネットマスクを下記のように設定してください。
IP アドレス
XXX は 1~254 までの下記以外の数字。
192.168.1.XXX
10~13 (MU 出荷時設定で使用)
60~62 (MFR-TALM 出荷時設定で使用)
70~85 (MFR-RULINK 出荷時設定で使用)
ネットマスク
255.255.255.0
(2) MU 背面の MFR-LAN (MFR-LAN1)ポートとリモコン背面の MFR-LAN ポートを LAN ケーブルで接続します。
※ リダンダント CPU 使用時は、必ず MFR-LAN(CPU1)と MFR-LAN(CPU2)をそれぞれ LAN 接続してください。
(3) MU 背面の PC-LAN (PC-LAN1)ポートと PC の LAN ポートを準備した LAN ケーブルで接続します。
PC-LAN と MFR-LAN は別々のネットワーク(ハブ/スイッチ)に接続してください。
PC-LAN1: 192.168.1.12/24
SDI OUT
MU (Main Unit)
MFR-LAN1: 192.168.1.10/24
SDI IN
MFR-LAN2: 192.168.1.11/24
 詳細については「MFR Web ベースドコントロール取扱説明書」「2-3. ネットワーク設定」を参照してください。
MFR1616_3232-SETUPGUIDE-J-2.DOCX
クロスケーブル 1 本
クロスまたはストレートケーブル 2 本
クロスケーブル 1 本
クロスまたはストレートケーブル 2 本 (*2)
Web ブラウザー
HUB
LAN ケーブル
HUB
LAN ケーブル
リモコン
2. 電源 ON
(1) MU の電源ケーブルを接続し、電源を入力してください。
(2) リモコンは付属の AC アダプターを使用して電源を入力し、電源ケーブルを抜け止め具で固定してください。
(3) すべての機器の電源を ON にします。
3. Web ベースドコントロール画面を開く
(1) PC 上で Web ブラウザーを起動し、次のようにアドレスを入力して接続してください。
(MU の PC-LAN の IP アドレス)
http://192.168.1.12
(2) 下記を入力してログインしてください。
ユーザー名:
user
パスワード:
password
(3) Web ベースドコントロール画面が表示されます。
4. MU、リモコンの設定画面を表示する
(1) Web ベースドコントロール画面左上の [System Settings] を
押します。設定画面選択ツリーがあらわれ、接続されている
MFR システムのユニットが表示されます。
ユニット ID:
ツリーには、[100]MFR-39RU、[101]MFR-18RU・・・のように
機器が表示されます。[ ]内はユニット ID です。
ユニット ID は IP アドレスの第 4 オクテットでもあります。
この例では MFR-39RU の IP アドレスは「192.168.1.100」です。
(2) フォルダーアイコンの前の+または- をクリックによって詳細
メニューの表示/非表示が可能です。
また、詳細メニューの項目をクリックすると、右側に設定画面
が表示されます。
 詳細については
GUI 操作
「MFR Web ベースドコントロール取扱説明書」
「MFR-RU Series 取扱説明書」を参照してください。
使用上の注意
MFR-LAN
指定電圧以外の電源電圧は使用しないでください。
必ずアースをとってください。
電源コードのプラグおよびコネクターはしっかりと差し込んでください。
内部設定を行う場合は必ず電源を切ってから操作してください。
パネルやカバーを外したままで保管や使用をしないでください。
ボタン操作
[System Settings]
をクリック
[ ] 内はユニット ID
ここをクリックすると
ツリーが開く
項目をクリックすると右側に
設定画面が表示される。
hyく
高温多湿、塵埃が多い、振動がある場所などには設置しないでください。
火災や感電の原因になることがあります。
内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切
り、電源コードや接続コードを抜いて内部から取り出すか、販売代理店、サ
ービスセンターへご相談ください。
電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を切
り、販売代理店、サービスセンターまでご連絡ください。
メールアドレスを登録すると、取扱説明書/各種資料がダウンロードできます。
https://www.for-a.co.jp/
