FOR-A MFR-4100 Quick Setup Manual

MFR-4100
セットアップガイド
はじめに
MFR 基本システムは、次の 3 つのユニットで構成されます。

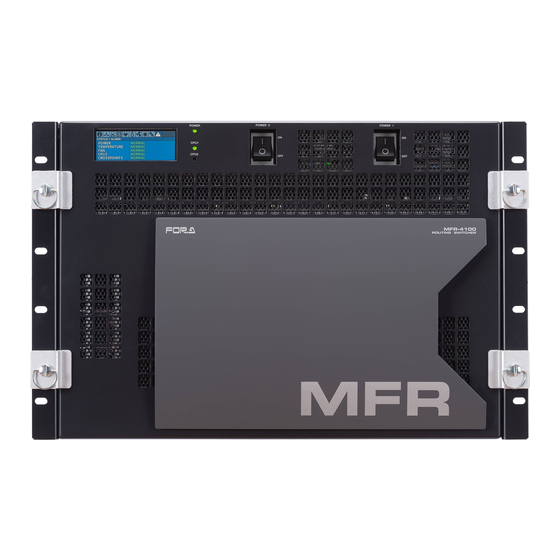

メインユニット（以下 MU）
MFR-4100
リモコン
MFR-39RU/40RU/18RU/16RU/16RUD/16RUW/32RUW/64RUW/16RUTA/39RUA/18RUA
/8RUA
PC (Web ブラウザ) Web ブラウザによる MFR システムの設定および操作
MFR システムはイーサネット LAN で接続します。出荷時に適切なネットワーク設定がされていますので、すぐに接続してご使用いた
だけます。システム接続前に下記のものを準備してください。
準備いただくもの
Web ベースドコントロール用。LAN ポート付のもの。
PC 1 台 PC の詳細については「MFR Web ベースドコントロール取扱説明書」の
「2-1. 動作環境」を参照してください。
リダンダント CPU あり
LAN ケーブル
(カテゴリー5e 以上)
リダンダント CPU なし
1. LAN 接続
(1) PC の IP アドレスとネットマスクを下記のように設定してください。
IP アドレス
192.168.0.XXX
ネットマスク
255.255.255.0
(2) MU 背面の MFR-LAN(CPU1)ポートとリモコン背面の MFR-LAN ポートを LAN ケーブルで接続します。
※ リダンダント CPU 使用時は、必ず MFR-LAN(CPU1)と MFR-LAN(CPU2)をそれぞれ LAN 接続してください。
(3) MU 背面の PC-LAN(CPU1)ポートと PC の LAN ポートを準備した LAN ケーブルで接続します。
PC-LAN と MFR-LAN は別々のネットワーク(ハブ/スイッチ)に接続してください。
PC-LAN (CPU1): 192.168.0.12/24
PC-LAN (CPU2): 192.168.0.13/24
SDI OUT
MU (MFR-4100)
MFR-LAN (CPU1): 192.168.1.10/24
SDI IN
MFR-LAN (CPU2): 192.168.1.11/24
 詳細については「MFR Web ベースドコントロール取扱説明書」「3-1. ネットワーク設定」を参照してください。
MU と PC をハブで接続 3 本
MU とリモコンをハブで接続 3 本
MU と PC を直結 1 本
MU とリモコンを直結 クロスケーブル 1 本
XXX は 1～254 までの下記以外の数字。
12～13 (MU 出荷時設定で使用)
Web ブラウザ
HUB
LAN ケーブル
HUB
LAN ケーブル
リモコン
2. 電源 ON
(1) MU の電源ケーブルを接続し、電源を入力してください。
(2) リモコンは付属の AC アダプタを使用して電源を入力し、電源ケーブルを抜け止め具で固定してください。
(3) すべての機器の電源を ON にします。
3. Web ベースドコントロール画面を開く
(1) PC 上で Web ブラウザを起動し、次のようにアドレスを入力して接続してください。
http://192.168.0.12 (MU の PC-LAN の IP アドレス)
(2) 下記を入力してログインしてください。
ユーザ名：
パスワード：
(3) Web ベースドコントロール画面が表示されます。
4. MU、リモコンの設定画面を表示する
(1) Web ベースドコントロール画面左上に接続されている
MFR システムのユニットが表示されます。
ユニット ID:
ツリーには、[100]MFR-39RU、[101]MFR-18RU・・・のように
機器が表示されます。[ ]内はユニット ID です。
ユニット ID は IP アドレスの第 4 オクテットでもあります。
この例では MFR-4100 の IP アドレスは「192.168.1.10」です。
(2) ユニット名または ROUTER SYSTEM SETTINGS を
クリックすることによって詳細メニューの表示／非表示が
可能です。
また、詳細メニューの項目をクリックすると、右側に設定画面
が表示されます。
 詳細については「MFR Web ベースドコントロール取扱説明書」を
参照してください。
GUI 操作
MFR-LAN
・ 指定電圧以外の電源電圧は使用しないでください。
・ 必ずアースをとってください。
ボタン操作
・ 電源コードのプラグおよびコネクタはしっかりと差し込んでく
ださい。
・ 内部設定を行う場合は必ず電源を切ってから操作してください。
・ パネルやカバーを外したままで保管や使用をしないでください。
user
password
・ 高温多湿、塵埃が多い、振動がある場所などには設置しないで
ください。火災や感電の原因になることがあります。
・ 内部に水や異物を入れないでください。万一入った場合は、す
ぐ電源を切り、電源コードや接続コードを抜いて内部から取り
出すか、販売代理店、サービスセンターへご相談ください。
・ 電源が入らない、異臭がする、異常な音が聞こえるときは、す
ぐに電源を切り、販売代理店、サービスセンターまでご連絡く
ださい。
ここをクリックすると
ツリーが開く
[ ] 内はユニット ID
項目をクリックすると右側に
設定画面が表示される。
