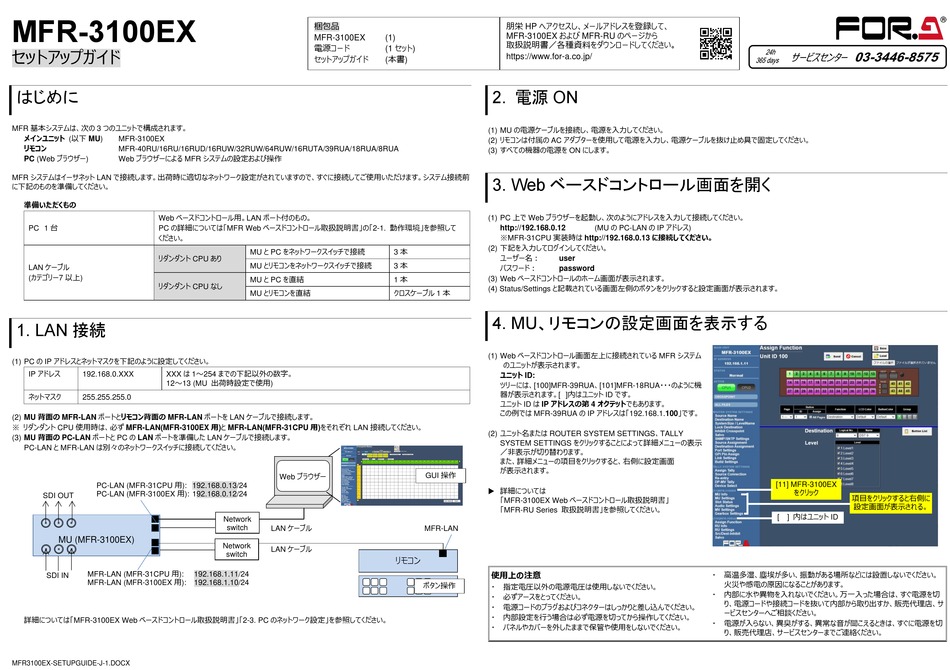

FOR-A MFR-3100EX Quick Setup Manual

MFR-3100EX
セットアップガイド
はじめに
MFR 基本システムは、次の 3 つのユニットで構成されます。

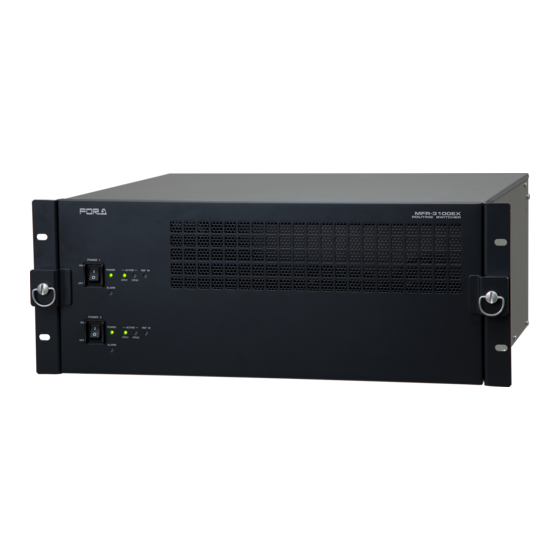

メインユニット (以下 MU)
MFR-3100EX
リモコン
MFR-40RU/16RU/16RUD/16RUW/32RUW/64RUW/16RUTA/39RUA/18RUA/8RUA
PC (Web ブラウザー) Web ブラウザーによる MFR システムの設定および操作
MFR システムはイーサネット LAN で接続します。出荷時に適切なネットワーク設定がされていますので、すぐに接続してご使用いただけます。システム接続前
に下記のものを準備してください。
準備いただくもの
Web ベースドコントロール用。LAN ポート付のもの。
PC 1 台 PC の詳細については「MFR Web ベースドコントロール取扱説明書」の「2-1. 動作環境」を参照して
ください。
リダンダント CPU あり
LAN ケーブル
(カテゴリー7 以上)
リダンダント CPU なし
1. LAN 接続
(1) PC の IP アドレスとネットマスクを下記のように設定してください。
IP アドレス XXX は 1～254 までの下記以外の数字。
192.168.0.XXX
12～13 (MU 出荷時設定で使用)
ネットマスク
255.255.255.0
(2) MU 背面の MFR-LAN ポートとリモコン背面の MFR-LAN ポートを LAN ケーブルで接続します。
※ リダンダント CPU 使用時は、必ず MFR-LAN(MFR-3100EX 用)と MFR-LAN(MFR-31CPU 用)をそれぞれ LAN 接続してください。
(3) MU 背面の PC-LAN ポートと PC の LAN ポートを準備した LAN ケーブルで接続します。
PC-LAN と MFR-LAN は別々のネットワークスイッチに接続してください。
PC-LAN (MFR-31CPU 用): 192.168.0.13/24
PC-LAN (MFR-3100EX 用): 192.168.0.12/24
SDI OUT
MU (MFR-3100EX)
MFR-LAN (MFR-31CPU 用):
192.168.1.11/24
SDI IN
MFR-LAN (MFR-3100EX 用): 192.168.1.10/24
詳細については「MFR-3100EX Web ベースドコントロール取扱説明書」「2-3. PC のネットワーク設定」を参照してください。
MFR3100EX-SETUPGUIDE-J-1.DOCX
梱包品
MFR-3100EX (1)
電源コード (1 セット)
セットアップガイド
(本書)
MU と PC をネットワークスイッチで接続 3 本
MU とリモコンをネットワークスイッチで接続 3 本
MU と PC を直結 1 本
MU とリモコンを直結 クロスケーブル 1 本
Web ブラウザー
Network
LAN ケーブル
switch
Network
LAN ケーブル
switch
リモコン
朋栄 HP へアクセスし、メールアドレスを登録して、
MFR-3100EX および MFR-RU のページから
取扱説明書／各種資料をダウンロードしてください。
https://www.for-a.co.jp/
2. 電源 ON
(1) MU の電源ケーブルを接続し、電源を入力してください。
(2) リモコンは付属の AC アダプターを使用して電源を入力し、電源ケーブルを抜け止め具で固定してください。
(3) すべての機器の電源を ON にします。
3. Web ベースドコントロール画面を開く
(1) PC 上で Web ブラウザーを起動し、次のようにアドレスを入力して接続してください。
(MU の PC-LAN の IP アドレス)
http://192.168.0.12
※MFR-31CPU 実装時は http://192.168.0.13 に接続してください。
(2) 下記を入力してログインしてください。
ユーザー名：
user
パスワード：
password
(3) Web ベースドコントロールのホーム画面が表示されます。
(4) Status/Settings と記載されている画面左側のボタンをクリックすると設定画面が表示されます。
4. MU、リモコンの設定画面を表示する
(1) Web ベースドコントロール画面左上に接続されている MFR システム
のユニットが表示されます。
ユニット ID:
ツリーには、[100]MFR-39RUA、[101]MFR-18RUA・・・のように機
器が表示されます。[ ]内はユニット ID です。
ユニット ID は IP アドレスの第 4 オクテットでもあります。
この例では MFR-39RUA の IP アドレスは「192.168.1.100」です。
(2) ユニット名または ROUTER SYSTEM SETTINGS、TALLY
SYSTEM SETTINGS をクリックすることによって詳細メニューの表示
／非表示が切り替わります。
また、詳細メニューの項目をクリックすると、右側に設定画面
が表示されます。
GUI 操作
 詳細については
「MFR-3100EX Web ベースドコントロール取扱説明書」
「MFR-RU Series 取扱説明書」を参照してください。
MFR-LAN
使用上の注意
ボタン操作
・ 指定電圧以外の電源電圧は使用しないでください。
・ 必ずアースをとってください。
・ 電源コードのプラグおよびコネクターはしっかりと差し込んでください。
・ 内部設定を行う場合は必ず電源を切ってから操作してください。
・ パネルやカバーを外したままで保管や使用をしないでください。
[11] MFR-3100EX
をクリック
項目をクリックすると右側に
設定画面が表示される。
[ ] 内はユニット ID
・ 高温多湿、塵埃が多い、振動がある場所などには設置しないでください。
火災や感電の原因になることがあります。
・ 内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切
り、電源コードや接続コードを抜いて内部から取り出すか、販売代理店、サ
ービスセンターへご相談ください。
・ 電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を切
り、販売代理店、サービスセンターまでご連絡ください。
