Brooks FluidX XSD-1 User Manual

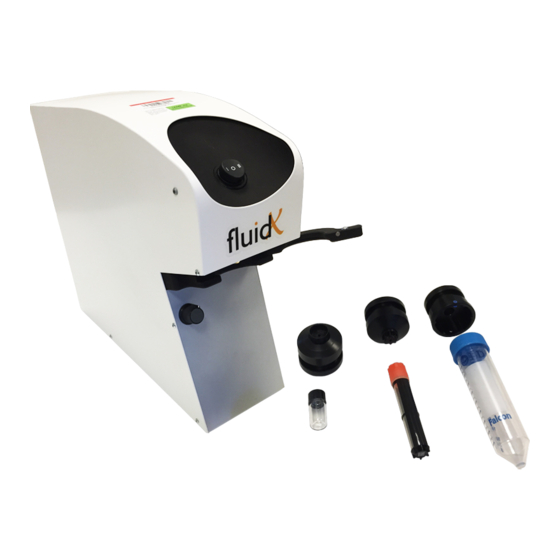

Semi-automatic single tube capper/decapper
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual


FluidX XSD-1 Semi-Automatic Single
Tube Capper/Decapper
User Manual
Part Number 337442 Rev. A
This is the Original instruction for the XSD-1 Semi-Automatic Single Tube Capper/Decapper.

Advertisement

Table of Contents
loading

Related Manuals for Brooks FluidX XSD-1

Summary of Contents for Brooks FluidX XSD-1

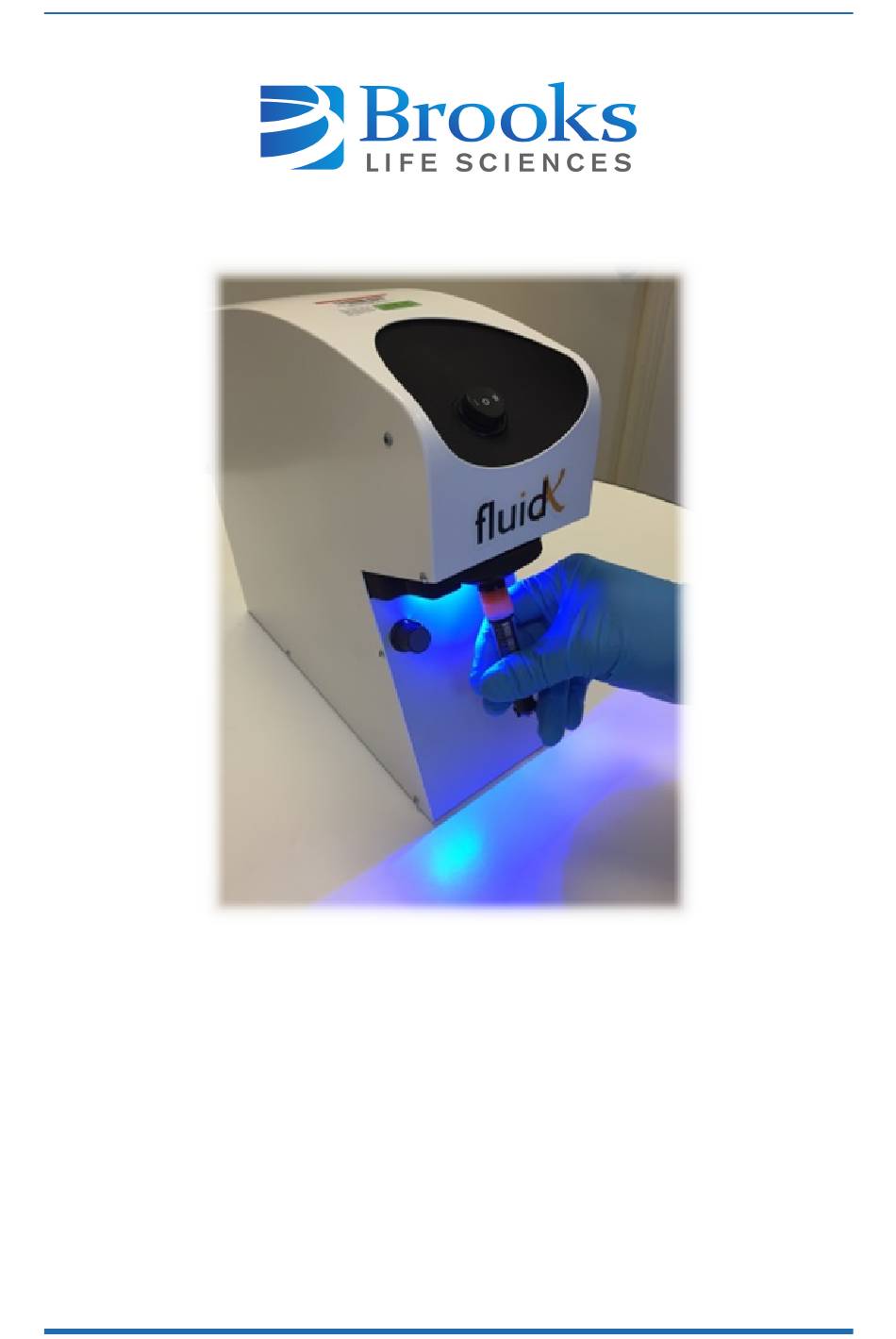

  • Page 1     FluidX XSD-1 Semi-Automatic Single  Tube Capper/Decapper  User Manual Part Number 337442 Rev. A This is the Original instruction for the XSD-1 Semi-Automatic Single Tube Capper/Decapper.
  • Page 2 FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper Part Number: 337442 Rev. A Brooks Automation, Inc.    Information provided within this document is subject to change without notice, and although believed to be  accurate, Brooks Automation, Inc. assumes no responsibility for any errors, omissions, or inaccuracies.                 ABF™, AcuLigner™, Advan Tag™, Align™, AquaTran™, AutoTeach™, ATR™, AXM™, Basic Blue™,  BioStore™, BiSymmetrik™, CenterSmart™, Cool Solutions™, Crate to Operate™, CrossingConnect™,  Cryotiger™,   D ARTS™,   E nerta™, e-RMA™, e-Spares™, e-Volution™,   F alcon™, FastRegen™, FIXLOAD™,  FrogLeg™, Independent Twin Linear Exchange™, InCooler™, InLigner™,   I nterface™,     I soport™, ITLX™,  Jet™, Jet Engine™, LEAP™, LowProfile™, M2 Nano™, PASIV™, PowerPak™, PerformanceBlue™, Plate  Auditor™, PowerPak™, PowerTools™, QuadraFly™, Radius™,   R adient™, Radient Express™, ...
  • Page 3 Contact Number Website +1-800-447-5007 (Toll Free) North America http://www.brooks.com/ +1-978-262-2900 (Local) +49 800 000 9347 (Toll Free Germany) Europe http://www.brooks.com/ +49 364 176 9999 6 (Has Toll) +81 120-255-390 (Toll Free) Japan http://jp.brooks.com/ +81 45-330-9005 (Local) China +86 400 627 6657 http://cn.brooks.com/ +886 080-003-5556 (Toll Free) Taiwan http://tw.brooks.com/ +886 3-5525258 (Local) Korea 1800-5116 (Toll Free) http://kr.brooks.com/ +65 1-800-4-276657 (Toll Free) Singapore http://www.brooks.com/ +65 6309 0701 (Local) Contact Technical Publications directly: Technical.Publications@brooks.com          Accelerating Innovation Copyright © 2020, Brooks Automation, Inc.
  • Page 4         Brooks Japan K.K. Brooks Automation Ltd.               Brooks Automation, Inc.               Brooks Automation Inc. HEADQUARTERS               TAIWANHEADQUARTERS               9601 Dessau Road, Suite 301              ...
  • Page 5 Brooks Automation Part Number: 337442 Rev. A Revision History Part Number: 337442 FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper User Manual ECO  Revision Date Explanation of Changes Number Revision A EC119082 03/02/2020 Initial completion of the manual.   Copyright © 2020, Brooks Automation, Inc.

  • Page 6: Table Of Contents

    FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper Part Number: 337442 Rev. A   Table of Contents 1. Safety General Safety Considerations Regulatory Compliance and Declaration of Conformity 2. Overview 3. Specifications and Site Requirements Materials Unit Dimensions Electrical Requirements 4. Installation Unpacking 5. Operation Overview Theory of Operation Operation Procedure 6. Preventative Maintenance Overview Schedules and Procedures 7. Appendices Appendix A: Warranty Appendix B: WEEE Statement (European Union) Appendix C: Tube Grippers Copyright © 2020, Brooks Automation, Inc.

  • Page 7: Safety

    Part Number: 337442 Rev. A 1. Safety                  Read the Safety Chapter Failure to review the Safety chapter and follow the safety warnings can result in death  or serious injury.    All personnel involved with the operation or maintenance of this product must  read and understand the information in this safety chapter.   Follow all applicable safety codes of the facility as well as national and  international safety codes.   Know the facility safety procedures, safety equipment, and contact information.   Read and understand each procedure before performing it.   This product is intended for laboratory use   a nd should be serviced only by Brooks or Brooks  trained representatives. The manuals and related materials are provided in English at no charge  and are intended for use by experienced lab technicians. It is the responsibility of the user to  obtain and assure the accuracy of any needed translations of manuals. If you require assistance  please contact Brooks service department. Contact information can be found at  www.brooks.com. If additional safety related upgrades or newly identified hazards associated with the FluidX XSD-1  Semi-Automatic Single Tube Capper/Decapper are identified, Brooks Technical Support notifies  the owner of record with a Technical Support Bulletin (TSB).    Copyright © 2020, Brooks Automation, Inc.

  • Page 8: General Safety Considerations

                     Unauthorized Service Personal injury or damage to equipment may result if this product is operated or  serviced by unauthorized personnel.   Only qualified personnel are allowed to transport, assemble, operate, or maintain  the Product.    Properly qualified personnel are those who have received certified training and  have the proper qualifications for their jobs.                  Inappropriate Use Use of this product in a manner or for purposes other than for what it is intended may  cause equipment damage or personal injury.   Only use the product for its intended application.    Do not modify this product beyond its original design.    Always operate this product with the covers in place.                   Damaged Components The use of this product when components or cables appear to be damaged may cause  equipment malfunction or personal injury.    Do not use this product if components or cables appear to be damaged.    Place the product in a location where it will not get damaged.    Route cables and tubing so that they do not become damaged and do not  present a personal safety hazard.  Copyright © 2020, Brooks Automation, Inc.

  • Page 9: Regulatory Compliance And Declaration Of Conformity

    Brooks Automation 1. Safety Part Number: 337442 Rev. A Regulatory Compliance and Declaration of Conformity Regulatory Compliance and Declaration of Conformity  The FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper meets the requirements of the  European Union’s Machinery Directive 2006/42/EC, Electromagnetic Compatibility Directive  2014/30/EU, and 2011/65/EU Directive on the restriction of the use of certain hazardous  substances in electrical and electronic equipment. In accordance with the directives, Brooks  Automation has issued a Declaration of Conformity and the FluidX XSD-1 Semi-Automatic Single  Tube Capper/Decapper has a CE mark affixed. Copyright © 2020, Brooks Automation, Inc.

  • Page 10: Overview

    2. Overview FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper Part Number: 337442 Rev. A 2. Overview FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper is designed to reduce the risk of  injury resulting from of repetitive movements. Compatible with all standard size tubes with screw caps. To use, simply place the tube into the gripping system. The FluidX XSD-1 Semi-Automatic Single  Tube Capper/Decapper will start automatically while the operator gently holds the tube in place. Cycle time is less than 3 seconds. Suitable for use in a laminar flow cabinet. Copyright © 2020, Brooks Automation, Inc.

  • Page 11: Specifications And Site Requirements

    Brooks Automation 3. Specifications and Site Requirements Part Number: 337442 Rev. A Materials 3. Specifications and  Site Requirements  Materials All components that may come into contact with samples are manufactured from stainless steel,  aluminum, or resistant plastic. Cabinet is soft steel mold with gray powder coating. Cabinet ingress protection grade IP20. Copyright © 2020, Brooks Automation, Inc.

  • Page 12: Unit Dimensions

    Requirements Unit Dimensions Part Number: 337442 Rev. A Unit Dimensions   Table 3-1: Space Requirements Parameter Specification Width 110 mm Depth 338 mm Height 295 mm Weight 5.5 kg  Figure 3-1: Unit Dimensions Electrical Requirements The system must only operate with the power supply and frequency specified on the system  identification stickers mounted on the side of the device. Operating the system with any other  power supply or frequency can result in damage to the equipment.  Table 3-2: Electrical Requirements Parameter Specification Supply Voltage AC 100 - 240V,   2 6W Supply Frequency 50/60 Hz Copyright © 2020, Brooks Automation, Inc.

  • Page 13: Installation Unpacking

    Brooks Automation 4. Installation Part Number: 337442 Rev. A Unpacking 4. Installation Unpacking Step Action 1.   Check the integrity of the box for external damage. 2.   Place the box on a flat firm surface and open the box. 3.   Remove the top foam insert. Remove the small box containing the FluidX XSD-1 Semi-Automatic Single Tube  4.   Capper/Decapper associated items. 5.   Remove the unit out of the box and place on a clean, dry flat work bench. Copyright © 2020, Brooks Automation, Inc.

  • Page 14: Operation

    FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper Overview Part Number: 337442 Rev. A 5. Operation Overview This chapter provides complete operation directions for the Brooks Automation FluidX XSD-1  Semi-Automatic Single Tube Capper/Decapper. The operation of the FluidX XSD-1 Semi- Automatic Single Tube Capper/Decapper is covered for both normal operating conditions and  emergency conditions.                    Read the Safety Chapter Failure to review the Safety chapter and follow the safety warnings can result in death  or serious injury.    All personnel involved with the operation or maintenance of this product must  read and understand the information in this safety chapter.   Follow all applicable safety codes of the facility as well as national and  international safety codes.   Know the facility safety procedures, safety equipment, and contact information.   Read and understand each procedure before performing it.   Copyright © 2020, Brooks Automation, Inc.

  • Page 15: Theory Of Operation

    Brooks Automation 5. Operation Part Number: 337442 Rev. A Theory of Operation Theory of Operation Step Action Prepare the cap driver and set the necessary torque.   1.   Decap the tube and process the samples.   2.   Recap the tube after processing is complete.   3.   Copyright © 2020, Brooks Automation, Inc.
  • Page 16 5. Operation FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper Theory of Operation Part Number: 337442 Rev. A Step Action Change the cap driver for a new tube (if necessary) and set the appropriate torque.   4.   Decap the tube and process the samples.   5.   Recap the tube after processing is complete.   6.   Copyright © 2020, Brooks Automation, Inc.
  • Page 17 Brooks Automation 5. Operation Part Number: 337442 Rev. A Theory of Operation Step Action Change the cap driver for a new tube (if necessary) and set the appropriate torque.   7.   Decap the tube and continue as necessary.   8.   Copyright © 2020, Brooks Automation, Inc.

  • Page 18: Operation Procedure

    FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper Operation Procedure Part Number: 337442 Rev. A Operation Procedure Step Action Plug in the power cable and turn on.   1.   NOTE: The FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper requires a power supply of 100-240 VAC (50/60Hz) Select the mode of the FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper: "o" - alternates automatically between capping and decapping. "I" - decap multiple tubes. "II" - cap multiple tubes.   2.   Place a capped or uncapped tube   s moothly onto the gripping system.

  • Page 19: Preventative Maintenance

    Brooks Automation 6. Preventative Maintenance Part Number: 337442 Rev. A Overview 6. Preventative Maintenance Overview The FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper needs only minimum  maintenance to operate.  Schedules and Procedures Periodic  Clean the unit using alcohol wipes, non-bleach disinfecting wipes, or germicidal  Cleaning disposable wipes. Remove the gripper from the unit by unlocking the handle that holds the part and  Gripper ensure it is clean of dust and debris. See "Gripper Check" on page 14.   Copyright © 2020, Brooks Automation, Inc.
  • Page 20 6. Preventative Maintenance FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper Schedules and Procedures Part Number: 337442 Rev. A Gripper Check Step Action Unlock the handle on the FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper.   1.   Remove the cap driver from the unit.   2.   3.   Inspect the gripper to ensure it is clean of dust and debris. Copyright © 2020, Brooks Automation, Inc.

  • Page 21: Appendices

    Brooks Automation 7. Appendices Part Number: 337442 Rev. A 7. Appendices The following contains appendices to the manual. Copyright © 2020, Brooks Automation, Inc.

  • Page 22: Appendix A: Warranty

    FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper Appendix A: Warranty Part Number: 337442 Rev. A Appendix A: Warranty The FluidX XSD-1 Semi-Automatic Single Tube Capper/Decapper is covered by a 1 year  warranty. Contact Brooks Automation for more details. Copyright © 2020, Brooks Automation, Inc.

  • Page 23: Appendix B: Weee Statement (European Union)

    Brooks Automation Part Number: 337442 Rev. A Appendix B: WEEE Statement (European Union) Appendix B: WEEE Statement (European Union) The symbol above indicates that Waste Electrical and Electronic Equipment (WEEE) is not to be  disposed of as unsorted municipal waste. Equipment marked with this symbol is to be collected  separately. The objectives of this program are to preserve, protect and improve the quality of the environment,  protect human health and utilize natural resources prudently and rationally. Specific treatment of  WEEE is indispensable in order to avoid the dispersion of pollutants into the recycled material or  waste stream. Such treatment is the most effective means of protecting the customer’s  environment. The waste collection, reuse, recycling, and recovery programs available to Brooks Automation- customers, vary by customer location. Please contact the responsible body (e.g., your laboratory  manager) for information about local requirements. Copyright © 2020, Brooks Automation, Inc.

  • Page 24: Appendix C: Tube Grippers

    Tube Cap Driver Description 46-6002-1: Gripper kit XSD-1, TRP tube 50ml Cap (Fujifilm)  46-6002-2: Gripper kit XSD-1, BD Falcon tube 50ml Cap 46-6002-3: Gripper kit XSD-1, BD Greiner tube Cap 46-6002-4: Gripper kit XSD-1, Sarstedt 0.5 & 1.5 & 2.0ml Cap 46-6002-5: Gripper kit XSD-1, FluidX 6 & 10ml Automation-Friendly Cap 46-6002-6: Gripper kit XSD-1, Corning 21mm Cap 46-6002-7: Gripper kit XSD-1, FluidX 6.0 & 10ml External Cap 46-6002-8: Gripper kit XSD-1, FluidX 4.0ml Glass Jacket Tube Cap 46-6002-9: Gripper kit XSD-1, Ø 50mm Cap for glass container 46-6002-10: Gripper kit XSD-1, FluidX / Greiner Ext & Sarstedt Internal Cap Copyright © 2020, Brooks Automation, Inc.
  • Page 25 Part Number: 337442 Rev. A Appendix C: Tube Grippers Tube Cap Driver Description 46-6002-11: Gripper kit XSD-1, Greiner/Corning 1.2ml – 5.0ml Cap 46-6002-12: Gripper kit XSD-1, Fisher Custom Tube Cap dia. 16mm 46-6002-13: Gripper kit XSD-1, Falcon 15mm dia. centrifuge tube 46-6002-14: Gripper kit XSD-1, FluidX 96-format External & Internal Co-Molded Caps  46-6002-15: Gripper kit XSD-1, Sarstedt 12ml screwcap tube (60.9922.937); dia. 16mm  46-6002-16: Gripper kit XSD-1, 3.5ml 14mm dia. False Bottom MarketLab Tube (Inpeco tube,  EXT)  46-6002-17: Gripper kit XSD-1, Glass Vials, 4ml (dia. 15mm,length 48mm, GNF)  46-6002-18: Gripper kit XSD-1, 50ml, green cap, dia. 35.8mm, customized tube for optimum  processing Copyright © 2020, Brooks Automation, Inc.
