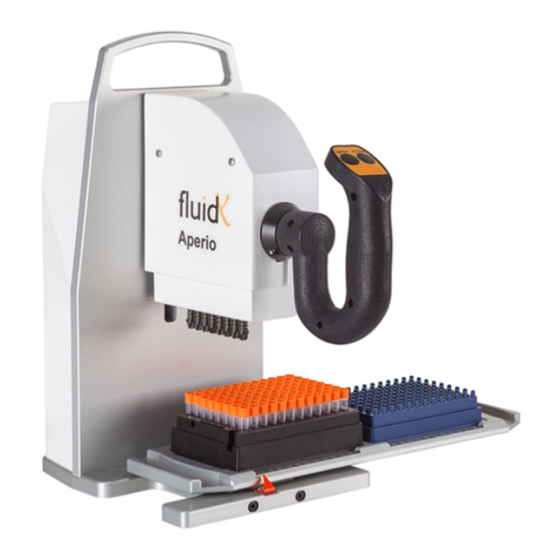

Brooks FluidX Aperio Series User Manual

Semi-automated screw cap decapper
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual



FluidX Aperio
Semi-Automated Screw Cap Decapper
User Manual
Part Number 319427 Rev. B
This is the Original instruction for the FluidX Aperio.

Advertisement

Table of Contents
loading

Related Manuals for Brooks FluidX Aperio Series

Summary of Contents for Brooks FluidX Aperio Series

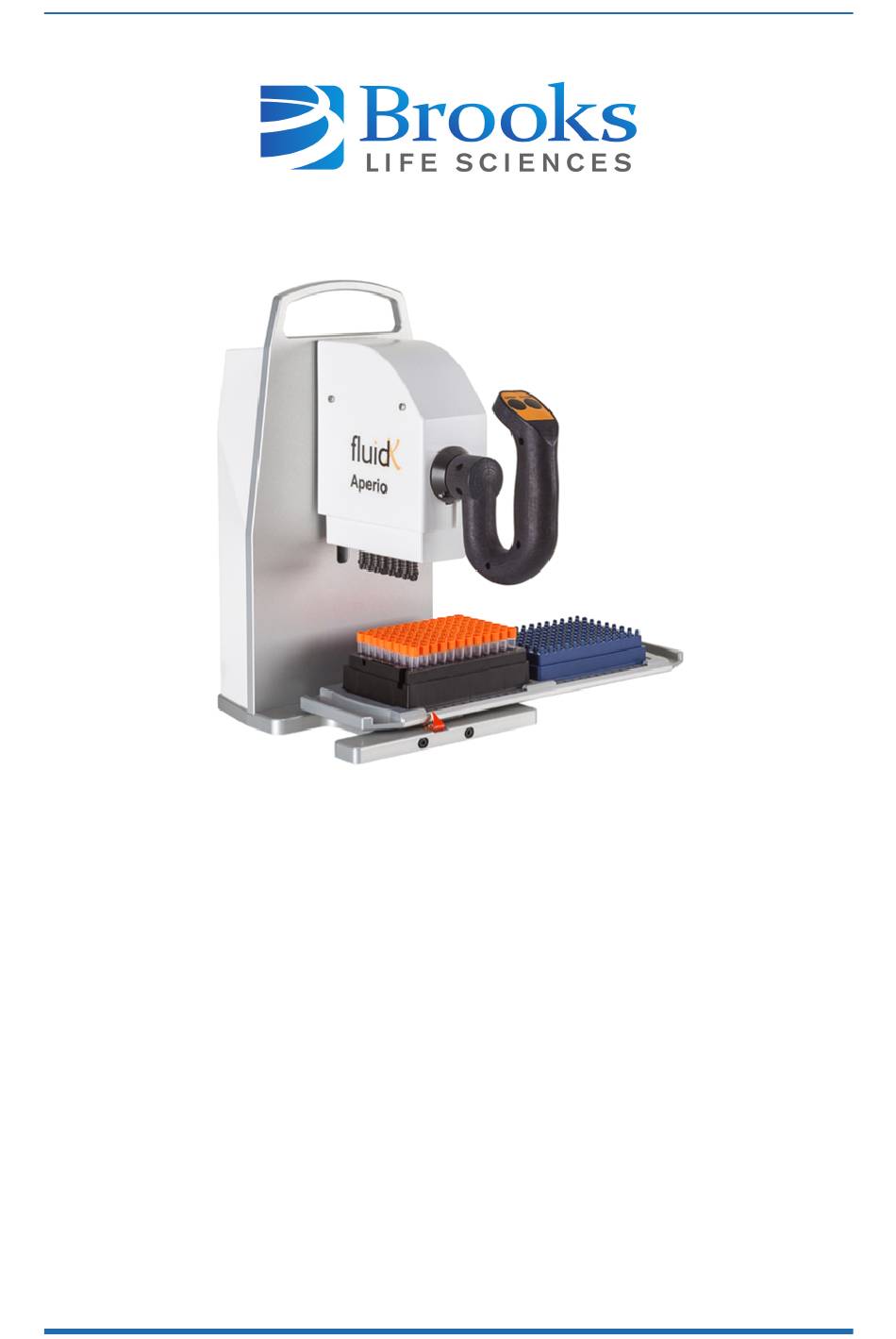

  • Page 1       FluidX Aperio Semi-Automated Screw Cap Decapper User Manual Part Number 319427 Rev. B This is the Original instruction for the FluidX Aperio.
  • Page 2 FluidX Part Number: 319427 Rev. B Brooks Automation, Inc.   Information provided within this document is subject to change without notice, and although believed to be  accurate, Brooks Automation, Inc. assumes no responsibility for any errors, omissions, or inaccuracies.                 ABF™, AcuLigner™, Advan Tag™, Align™, AquaTran™, AutoTeach™, ATR™, AXM™, Basic Blue™,  BioStore™, BiSymmetrik™, CenterSmart™, Cool Solutions™, Crate to Operate™, CrossingConnect™,  Cryotiger™,   D ARTS™,   E nerta™, e-RMA™, e-Spares™, e-Volution™,   F alcon™, FastRegen™, FIXLOAD™,  FrogLeg™, Independent Twin Linear Exchange™, InCooler™, InLigner™,   I nterface™,     I soport™, ITLX™,  Jet™, Jet Engine™, LEAP™, LowProfile™, M2 Nano™, PASIV™, PowerPak™, PerformanceBlue™, Plate  Auditor™, PowerPak™, PowerTools™, QuadraFly™, Radius™,   R adient™, Radient Express™,  RapidThaw™, Reliance™, Reliance ATR™, RetroEase™, SCARA™, SmartPM™, SPOTLevel™, Sprint™,  Synetics™, The New Pathway to Productivity™, Time Optimized Trajectory™, Time Optimal Trajectory™, ...
  • Page 3 Website +1-800-447-5007 (Toll Free) North America http://www.brooks.com/ +1-978-262-2900 (Local) +49 800 000 9347 (Toll Free Germany) Europe http://www.brooks.com/ +49 364 176 9999 6 (Has Toll) +81 120-255-390 (Toll Free) Japan http://jp.brooks.com/ +81 45-330-9005 (Local) China +86 400 627 6657 http://cn.brooks.com/ +886 080-003-5556 (Toll Free) Taiwan http://tw.brooks.com/ +886 3-5525258 (Local) Korea 1800-5116 (Toll Free) http://kr.brooks.com/ +65 1-800-4-276657 (Toll Free) Singapore http://www.brooks.com/ +65 6309 0701 (Local) Contact Technical Publications directly: Technical.Publications@brooks.com          Accelerating Innovation Copyright © 2020, Brooks Automation, Inc.
  • Page 4   Brooks Japan K.K.   HEADQUARTERS               Brooks Automation, Inc.               Brooks Automation Inc. Brooks Automation Ltd.               Nisso Bldg. No 16, 9F              ...
  • Page 5 Brooks Automation Part Number: 319427 Rev. B Revision History Part Number: 319427 FluidX Aperio User Manual Revision ECO Number Date Explanation of Changes Author Brooks Re-Branding and application of  Revision A EC108865 1/22/2019 A. Kleen Brooks Templates. Fixed the Decap and Recap procedures in  the Operation chapter. Revision B EC119928 6/01/2020 G. Russell Added the WEEE statement to the  appendix. Copyright © 2020, Brooks Automation, Inc.

  • Page 6: Table Of Contents

    Part Number: 319427 Rev. B   Table of Contents 1. Overview 2. Specifications and Site Requirements Electrical Requirements Unit Dimensions FluidX Aperio 4 FluidX Aperio 6 FluidX Aperio 8 3. Installation Unpacking Setup Alignment Tools Needed Portrait Adjustment Landscape Adjustment 4. Operation Decap Recap From Store 5. Preventative Maintenance Overview Schedules and Procedures 6. Troubleshooting 7. Appendices Appendix A: Declaration of CE Conformity Appendix B: Replaceable Parts Appendix C: WEEE Statement (European Union) Copyright © 2020, Brooks Automation, Inc.

  • Page 7: Overview

    Brooks Automation 1. Overview Part Number: 319427 Rev. B 1. Overview The FluidX Aperio semi-automated system is compact and ideal for use on a bench top. The  system is designed for efficient tube capping in labs with medium to high throughput. FluidX  Aperio offers the consistency of an automated decapping system at lower price point. Using a  semi-automated hand lever, the FluidX Aperio system has the ability to cap a single column of  tubes from a cap carrier in under 10 seconds, and to cap, or decap, a complete rack of 96 tubes in  under 2 minutes.  FluidX Aperio is suitable for use with 24, 48 or 96-format SBS racked tubes. FluidX Aperio is  compatible with FluidX sample storage tubes as well as those manufactured by Thermo-Matrix®,  Thermo-Nunc™, Micronic, and LVL.  FluidX Aperio provides the consistency of an automated system, with all caps tightened to the  same torque delivering an effective and secure seal and peace of mind.  Designed for efficient tube capping and decapping, FluidX Aperio’s set down position allows the  simple insertion of screw caps using a FluidX Cap Carrier.  Equally suited for use with both internal thread and external thread sample storage tubes. Copyright © 2020, Brooks Automation, Inc.

  • Page 8: Specifications And Site Requirements

    Electrical Requirements The system must only operate with the power supply and frequency specified on the system  identification stickers mounted on the side of the device. Operating the system with any other  power supply or frequency can result in damage to the equipment. Table 2-1: Electrical Requirements Parameter Specification Supply Voltage 100-240 VAC 50/60Hz Unit Dimensions Table 2-2: Unit Dimension Parameter Specification Width ~345   m m Depth ~310   m m Height ~370 mm Weight ~6 kg   Copyright © 2020, Brooks Automation, Inc.

  • Page 9: Fluidx Aperio 4

    Brooks Automation 2. Specifications and Site Requirements Part Number: 319427 Rev. B Unit Dimensions FluidX Aperio 4 Figure 2-1: FluidX Aperio4 Dimension FluidX Aperio 6 Figure 2-2: FluidX Aperio 6 Dimensions Copyright © 2020, Brooks Automation, Inc.

  • Page 10: Fluidx Aperio 8

    2. Specifications and Site Requirements FluidX Unit Dimensions Part Number: 319427 Rev. B FluidX Aperio 8 Figure 2-3: FluidX Aperio 8 Dimensions Copyright © 2020, Brooks Automation, Inc.

  • Page 11: Installation

    Unpacking 3. Installation Unpacking Step Action Check the integrity of the box for externally damage. Place the box on a flat firm surface and open the box.  Remove the top foam insert.  Remove the small box containing the FluidX Aperio’s associated items.  Lift the FluidX Aperio out of the box by the handle on top of unit and place on a clean, dry flat  work bench.  NOTE: Do NOT use the black control lever to lift the unit. Remove the additional (2) foam inserts supporting the head of the unit.  Setup The FluidX Aperio comes supplied with it own external power supply, and power cables for most  regions. Step Action Remove the ties around the power supply and straighten the lead. Plug the power supply into the rear of the FluidX Aperio.  Plug the supplied power cable into the other end of the power supply, then into a wall socket. Switch the power on at the wall socket.  Copyright © 2020, Brooks Automation, Inc.

  • Page 12: Alignment

    3. Installation FluidX Alignment Part Number: 319427 Rev. B Alignment Tools Needed   FluidX Aperio 8 and FluidX Aperio 6 (operates   w ith racks counting 96 and 48 positions  correspondingly) Item Nº 170-01-301 Spacing = 9mm and 13.50mm   FluidX Aperio 4 (operates with racks counting 24 positions) Item Nº 170-01-302 Spacing = 18mm and 19.50mm   3 mm hex wrench Portrait Adjustment Step Action Place calibration tool on the tray and check that the ejection pins are centered in the holes. Copyright © 2020, Brooks Automation, Inc.
  • Page 13 Brooks Automation 3. Installation Part Number: 319427 Rev. B Alignment Step Action If the eject pins are not centered, use a 3 mm hex head wrench to loosen the (2) screws. Move tray in the direction of the arrows until the eject pins are centered. Use a 3 mm hex head wrench to tighten the (2) screws. Copyright © 2020, Brooks Automation, Inc.

  • Page 14: Landscape Adjustment

    3. Installation FluidX Alignment Part Number: 319427 Rev. B Landscape Adjustment Step Action Place calibration tool on the tray and check that the ejection pins are centered in the holes. If the eject pins are not centered, use a 3 mm   h ex head wrench to loosen the (2) screws. Copyright © 2020, Brooks Automation, Inc.
  • Page 15 Brooks Automation 3. Installation Part Number: 319427 Rev. B Alignment Step Action Move tray in the direction of the arrows until the eject pins are centered. Use a 3 mm hex head wrench to tighten the (2) screws. Copyright © 2020, Brooks Automation, Inc.

  • Page 16: Operation

    4. Operation FluidX Part Number: 319427 Rev. B 4. Operation Step Action Place a rack of capped tubes in the left tray position.   Use the lever to lower the head onto the caps.  Press and hold the Decap button.    Once the caps are unscrewed and there is a clicking sound indicating that the caps are skipping  on top of the tubes, slowly and gently lift the lever up. Once caps are cleared of the tubes, release the Decap button.  Copyright © 2020, Brooks Automation, Inc.
  • Page 17 Brooks Automation 4. Operation Part Number: 319427 Rev. B Step Action To recap, press and hold the right control button on the lever.  Lower the head gently onto the cap. To eject, twist the joystick handle keeping the head in the down position. Copyright © 2020, Brooks Automation, Inc.

  • Page 18: Decap

    4. Operation FluidX Decap Part Number: 319427 Rev. B Decap Step Action Place a rack of capped tubes in the left tray position. To store caps on a cap carrier, place an empty cap carrier in the right tray position. Use the lever to lower the head onto the caps. Press and hold the Decap button.   Once the caps are unscrewed and there is a clicking sound indicating the caps skipping on top of  the tubes, slowly and gently lift the lever up. Once caps are cleared of the tubes let go of the Decap button. If storing caps, slide the tray rack into the second tray position (originally, on the right of the  device). Use the lever to lower the head onto the empty cap carrier, then twist the lever clockwise to  release the caps.   Copyright © 2020, Brooks Automation, Inc.

  • Page 19: Recap From Store

    Place a full cap carrier tray in the left tray position  Place a full tray of uncapped tubes in the second tray position. Press and hold the Recap button so the drivers begin turning.  Use the lever to gently lower the head onto the caps. Once the caps are engaged on the head, let  go of the Recap button and use the lever to raise the head. Slide the tray rack   t o the second tray position.  Use the lever to lower the head onto the full rack of uncapped tubes.                                         Press and hold the Recap button so the drivers begin turning.  Once the caps are installed on the tubes,   l et go of the Recap button and twist the lever clockwise  to eject the caps, then use the lever to raise the head.   Copyright © 2020, Brooks Automation, Inc.

  • Page 20: Preventative Maintenance

    5. Preventative Maintenance FluidX Overview Part Number: 319427 Rev. B 5. Preventative Maintenance Overview The FluidX Aperio needs only minimum maintenance to operate. Schedules and Procedures Periodic  Clean tray using alcohol wipes, non-bleach disinfecting wipes, or germicidal disposable  Cleaning wipes. Tray Ensure the tray is moving freely and is clean of dust and debris. The FluidX Aperio has individually sprung loaded cap drivers. Gently push each cap driver  Springs up to ensure they spring back.  Copyright © 2020, Brooks Automation, Inc.

  • Page 21: Troubleshooting

    Part Number: 319427 Rev. B 6. Troubleshooting Problem Possible Causes Action Fuses  No power Supply power from wall socket Check. Plug Broken cap  Contact a member of the support team   w ith details of    driver the serial number. Driver not  Contact a member of the support team with details of  Motor failed turning the serial number. Tray does not click into position  matching arrow Recalibrate the FluidX Aperio. Misaligned Rack is sitting correctly on the tray Not using SBS type racks The FluidX Aperio can only be used with SBS racks. Copyright © 2020, Brooks Automation, Inc.

  • Page 22: Appendices

    7. Appendices FluidX Part Number: 319427 Rev. B 7. Appendices The following chapter contains the appendices for this manual. Copyright © 2020, Brooks Automation, Inc.

  • Page 23: Appendix A: Declaration Of Ce Conformity

    Brooks Automation 7. Appendices Part Number: 319427 Rev. B Appendix A: Declaration of CE Conformity Appendix A: Declaration of CE Conformity Copyright © 2020, Brooks Automation, Inc.

  • Page 24: Appendix B: Replaceable Parts

    FluidX External Thread 24 format Jacket Cryo tubes and racks FluidX Aperio 8-Channel Semi- Automatic Screw Top tube rack capper/decapper for  46-6601 Thermo-Matrix Internal Thread 96 format tubes and racks. FluidX Aperio 8-Channel Semi- Automatic Screw Top tube rack capper/decapper for  46-6602 Micronic Internal Thread 96 format tubes and racks FluidX Aperio 8-Channel Semi- Automatic Screw Top tube rack capper/decapper for  46-6603 Thermo-Nunc Bank-It Internal Thread 96 format tubes and racks FluidX Aperio 8-Channel Semi- Automatic Screw Top tube rack decapper / re-capper for  46-6604 LVL Technologies External Thread 96 format tubes and racks. FluidX Aperio 6-Channel Semi- Automatic Screw Top tube rack decapper / re-capper for  46-6605 LVL Technologies External Thread 48 format tubes and racks. 170-01- Alignment Tool for FluidX Aperio 8 and FluidX Aperio 6, operates with racks containing 96  and 48 positions correspondingly. 170-01- Alignment Tool for FluidX Aperio 4, operates with racks containing 24 positions. SBS Cap Carrier - External Thread Screw Caps External Thread Screw all FluidX 96  53111- format external thread screw-cap tubes. FluidX orange, in SBS Stackable, re-usable  carrier.   1 0 Carriers, 960 caps per case  New SBS Cap Carrier (Internal Thread) Internal Screw-caps for all FluidX Internal Thread  screw-cap tubes. FluidX orange, in SBS Stackable, re-usable carrier New "Egg Crate"  63111-10 design. 10 Carriers, 960 caps per case  Cryo Cap Carrier / Adapter, Empty SBS format for 48 Cryo Caps for use with FluidX Aperio  66-9951 and XSD series of Decappers. 10 Cap Carriers per Case  Copyright © 2020, Brooks Automation, Inc.

  • Page 25: Appendix C: Weee Statement (European Union)

    Brooks Automation 7. Appendices Part Number: 319427 Rev. B Appendix C: WEEE Statement (European Union) Appendix C: WEEE Statement (European Union) The symbol above indicates that Waste Electrical and Electronic Equipment (WEEE) is not to be  disposed of as unsorted municipal waste. Equipment marked with this symbol is to be collected  separately. The objectives of this program are to preserve, protect and improve the quality of the environment,  protect human health and utilize natural resources prudently and rationally. Specific treatment of  WEEE is indispensable in order to avoid the dispersion of pollutants into the recycled material or  waste stream. Such treatment is the most effective means of protecting the customer’s  environment. The waste collection, reuse, recycling, and recovery programs available to Brooks Automation- customers, vary by customer location. Please contact the responsible body (e.g., your laboratory  manager) for information about local requirements. Copyright © 2020, Brooks Automation, Inc.
