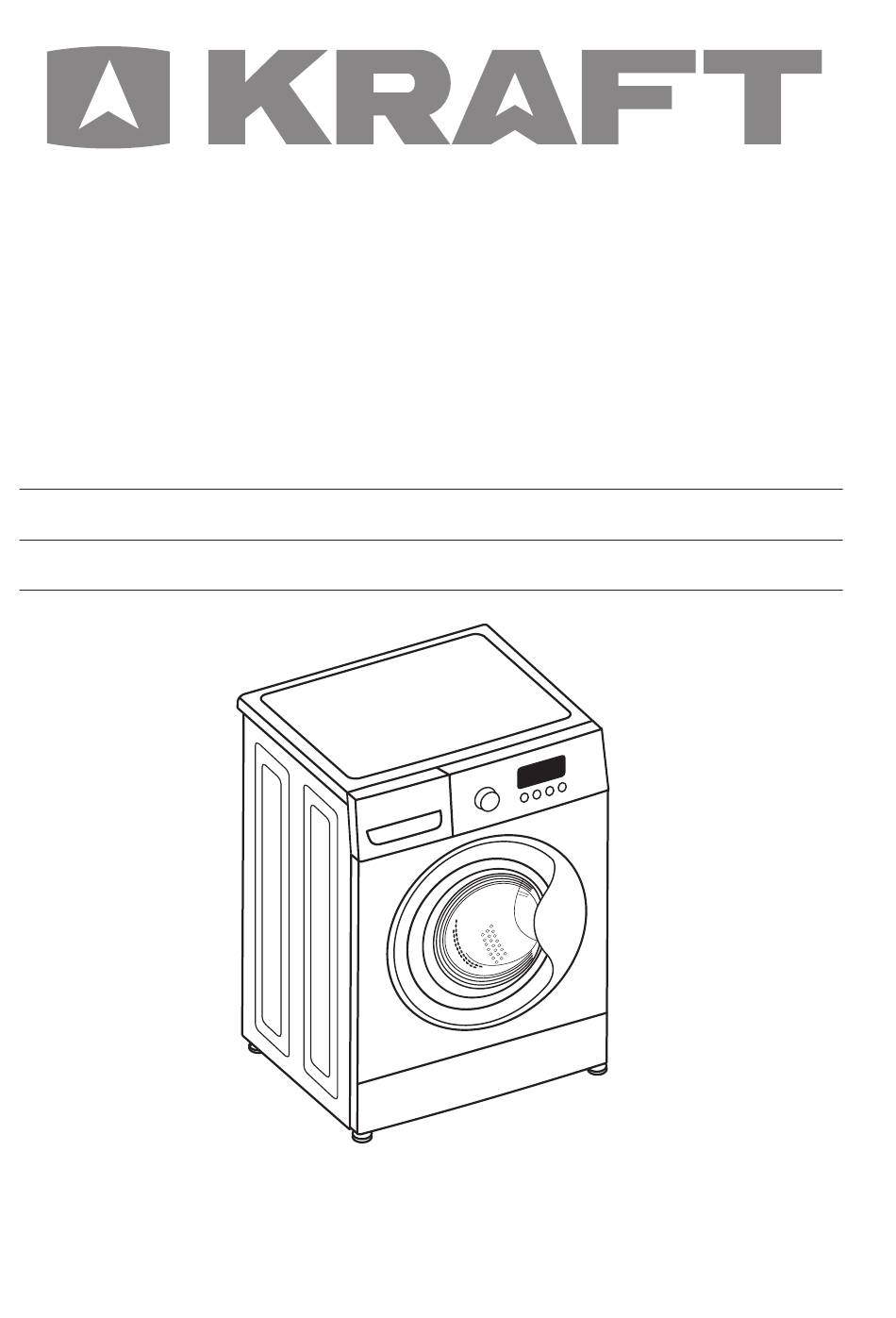

СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE УВАЖАЕМЫЙ ПОКУПАТЕЛЬ! Поздравляем Вас с приобретением изделия торговой марки TM KRAFT. Уверены, что наши изделия будут верными и надежными помощниками в Вашем домашнем хозяйстве. Не подвергайте устройство резким перепадам температур. Резкая смена температуры (например, внесение устройства с мороза в теплое...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE 1. Меры безопасности и описание стиральной машины 1.1. Меры безопасности Пожалуйста, следуйте требованиям инструкции по безопасности. Для того, чтобы предотвратить повреждение техники, обеспечить безопасную эксплуатацию без причинения вреда и ущерба, необходимо соблюдать меры безопасности. Внимание! Во...
Page 4
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE ПОЖАРООПАСНОСТЬ • Не устанавливайте стиральную машину на ковер, место для установки должно быть ровным и с твердым покрытием. • Используйте стиральные средства с низким образованием пены, не содержащие фосфатов, это улучшает качество по- лоскания и способствует сохранению окружающей среды. •...
Page 5
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE • Не помещайте легковоспламеняющиеся, взрывоопас- ные и летучие вещества в стиральную машину. • Не смешивайте хлорный отбеливатель с аммиаком или кислотами (уксус, средства для удаления ржавчины), при этом могут образовываться ядовитые газы, пред- ставляющие угрозу жизни. •...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE 1.2. Описание стиральной машины Верхняя крышка Клапан залива воды Панель управления Отсек для Шнур моющих средств электропитания Барабан Дверца Сливной шланг Фильтр слива воды Прибор, представленный на рисунке, носит ознакоми- Регулируемые тельный характер и может ножки...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE 2. После каждого использования рекомендуется отключать автоматическую сти- ральную машинку от электрической сети, во избежания случайного удара током или возгорания. УСТАНОВКА СТИРАЛЬНОЙ МАШИНЫ 2.1. Удаление транспортировочных болтов Перед использованием стиральной машины, тран- спортировочные болты долж- ны...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE 2.3. Подключение шланга для залива воды 1. Подсоедините шланг к водопроводу и закрепите его, накрутив его на кран (вы- вод) холодного водоснабжения. 2. Подключите другой конец шланга подачи воды к впускному клапану на задней стороне...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE 2.5. Подключение к сети энергоснабжения Максимальная сила тока при использовании стиральной машины составляет 10 А, убедитесь, что система электропитания (ток, напряжение и проводка) в Ва- шем доме может удовлетворить требованиям работающей стиральной машины. • Подключите питание к розетке, которая правильно установлена и правильно заземлена.
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Очистка внешних панелей • Протрите влажной мягкой тряпкой. • Удалите оставшееся после стирки моющее средство. • Не распыляйте воду над машиной при чистке. Очистка барабана • Откройте дверцу стиральной машины, чтобы высушить барабан. • Ржавчина: удалите ее своевременно средством без содержания хлора. Очистка...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE 4.3. Пуск стиральной машины Подсоедините Сливной шланг заливной шланг подсоедините Вставьте вилку и откройте кран к системе канализации в розетку Откройте дверцу, загрузите белье в барабан и закройте дверцу. Откройте отсек для моющих средств и поместите в него средство для...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Кнопка «Отложенный старт» — используя данную функцию вы можете отложить начало стирки до 24 часов. Отключение сигнала оповещения — нажмите и удерживайте кнопку «От- ложенный старт» в течение 3 секунд, для отключения звукового оповещения за- вершения...
Page 14
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE • Слив — только слив, без отжима. • Полоскание + Отжим — программа используется, если вы хотите отдельно прополоскать белье с последующим отжимом на рекомендованных оборотах, заданных по умолчанию. • Бережная стирка — стирка при температурах от 0°С до 30°С. Бережный режим стирки...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE 6. ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ Функция памяти • При отключении электроэнергии стиральная машина запоминает, на каком этапе стирки произошло отключение, и при восстановлении электропитания продолжит стирку с момента остановки. Защита • Во время отжима одежда может распределиться в барабане нежелательным образом.
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Вода под стиральной машиной Проверьте подсоединение заливного шланга подачи воды Нарушено электроснабжение. Проверьте подключение к электросети Не загораются индикаторы Повреждена плата управления. Обратитесь в сервисный центр Стиральная машина Вынуть и еще раз загрузить вещи в барабан, очистить не...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE 8. Технические характеристики и комплектация Модель KF-MD7101BW KF-MD8201BW Цвет Белый Белый Напряжение питания/частота тока, В/Гц 220-240/50 220-240/50 Максимальная загрузка сухого белья, кг Номинальная потребляемая мощность, Вт 1950 1950 Максимальное число оборотов при отжиме, об/мин...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Модель KF-MD7101BW KF-MD8201BW Быстрая стирка 15' да да Быстрая стирка 30' да да Быстрая стирка 45' да да Микс да да Микс 40°С да да Микс 60°С да да Бережная стирка да да Бережная стирка 30°C да...
Page 19
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE ТАЛОН №1 на гарантийный ремонт автоматической стиральной машины KrAFT модель ________________серийный №____________ Продана ________________________________________ (наименование и адрес торгового предприятия) _________________________________________________ _________________________________________________ _________________________________________________ __________________________тел: ___________________ Дата продажи «____» ____________________ _______г. Штамп магазина __________________________________ (личная подпись продавца) Наименование...
Page 20
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Автоматическая стиральная машина KrAFT ____________________ модель серийный №_____________ Владелец, его адрес ________________________________ _______________________________________________________ _______________________________________________________ подпись Телефон владельца ______________________________ Причина отказа (неисправность) __________________ Владелец: ___________________________________________ _______________________________________________________ _______________________________________________________ подпись Механик: _________________________________________ Ф.И.О. Выполнены работы: ________________________________ __________________________________________________ __________________________________________________ Дата...
Page 21
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE ТАЛОН №3 на гарантийный ремонт автоматической стиральной машины KrAFT модель ________________серийный №____________ Продана ________________________________________ (наименование и адрес торгового предприятия) _________________________________________________ _________________________________________________ _________________________________________________ __________________________тел: ___________________ Дата продажи «____» ____________________ _______г. Штамп магазина __________________________________ (личная подпись продавца) Наименование...
Page 22
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Автоматическая стиральная машина KrAFT ____________________ модель серийный №_____________ Владелец, его адрес ________________________________ _______________________________________________________ _______________________________________________________ подпись Телефон владельца ______________________________ Причина отказа (неисправность) __________________ Владелец: ___________________________________________ _______________________________________________________ _______________________________________________________ подпись Механик: _________________________________________ Ф.И.О. Выполнены работы: ________________________________ __________________________________________________ __________________________________________________ Дата...
доступна на сайте http://kraftltd.com или по бесплатному телефону службы поддержки 8 (800) 200-79-97. В случае возникновения вопросов или проблем, связанных с продук- цией KRAFT, просим Вас обращаться в письменном виде по адресу: ООО «САРМАТ», ул. Днепропетровская, 50 В, офис 2, г. Ростов-на-Дону, 344093, Россия.
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE 11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ _______________________ Стиральная машина автомат KRAFT модель Серийный № ________________________________________________________ Дата производства «______» ______________________ _____________г. Штамп ОТК Продана ____________________________________________________________ наименование и номер магазина ____________________________________________________________________ Дата продажи «______» ______________________ _____________г.
Page 25
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Dear Buyer! We congratulate you on having bought the device under trade name KRAFT. ТМ We are sure that our devices will become faithful and reliable assistance in your housekeeping. Avoid extreme temperature changes. Rapid temperature change (e.g.
Page 26
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Contents Safety Precautions (please be sure to follow) ............27 Component Name and Accessories of Washing Machine ........31 Install Washing Machine ................... 32 PRECAUTIONS FOR USE ..................34 Cleaning and Maintenance ..................35 Routine Maintenance ....................
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Safety Precautions (please be sure to follow) • The machine has excellent quality and performance, and is your good household helper! Every washing machine is, before leaving the factory, carefully and thoroughly detected to ensure their functions are complete and they are in the best operational state;...
Page 28
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE ELECTRIC SHOCK HAZARD • Don’ t insert/pull out power plug with wet hands; • Keep power plug clean, and don’ t remove dust with wet cloth; • Don’ t use the equipment when it is damaged and when its components are scattered or lost;...
Page 29
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Safety Precautions & Description of Washing Machines Safety Precautions (please be sure to follow) Fire Danger Explosion Danger Don' t let washing machines contact Don' t wash or dehydrate the clothes with or approach heat source and stained with flammable diluent, benzene, open fire (such as mosquito-repellent gasoline, dry cleaning detergent solution,...
Page 30
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Safety Precautions & Description of Washing Machines Safety Precautions (please be sure to follow) High Temperature Danger Caution The glass door will be very hot when Don't let children contact or approach washing at a high temperature, so washing machines;...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Component Name and Accessories of Washing Machine Top cover Water supply hose Control panel Power supply cord Detergent dispenser Drum Drain hose Door Service filter Note! • The product line chart is for reference only, please refer to real product as standard.
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Install Washing Machine Remove transit bolts Before using this washing machine, transit bolts must be removed from the backside of this machine. Please take the following steps to remove the bolts: 1. Loosen the four transit bolts with a spanner. 2.
Page 33
СТИРАЛЬНАЯ МАШИНА АВТОМАТ Install Washing Machine AUTOMATIC WASHING MACHINE Install Washing Machine Connect the inlet hose Connect the inlet hose 1.Connect the inlet hose to tap and fasten it anticlockwise. 1.Connect the inlet hose to tap and fasten it anticlockwise. 2.Connect the other end of the inlet hose to the inlet valve at the backside of the washing machine and fasten the hose tightly clockwise.
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Install Washing machine Connect the power As the maximum current through the unit is 10A when · you are using its heating function, please make sure the power supply system (current, power voltage and wire) at your home can meet the normal loading requirements of the electrical appliances.
tendering agent only suitable for machine wash; The operating environment conditions of the washing machines are as follows: For the clothes with steel wire, the wire will pop up during washing. To protect your washing machine and clothes, please don' t wash that kind of clothes in the СТИРАЛЬНАЯ...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Routine Maintenance CLEANING THE DRAIN PUMP FILTER NOTE! Be careful of the hot water! • Allow detergent solution to cool down. • Unplug the machine to avoid electrical shock before washing. • Drain pump filter can filter the yarns and small foreign matters from the washing. •...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE OPERATIONS The Usage Method of the detergent box Detergent Dispenser Prewash detergent Main wash detergent Softener Dam-board Dam-board Liquid detergent Powder detergent Pull out the dispenser Caution!! Detergent only need to be added in «case I» after selecting pre-washing Caution! for machines with this function.
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE OPERATIONS Quick Start Quick Start Caution! • Before washing, please make sure it’ s installed properly. • Before washing at first time, the washing machine shall be operated in one round of the whole procedures without clothes in as follows. 1.
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Function Introduction of Operating panel Spin Delay Speed Drum Clean Note! • The chart is for reference only, Please refer to real product as standard. Start/Pause Product is switched off. Press the button to start or pause the washing cycle.
Cotton Eco 60 °C Rinse&Spin СТИРАЛЬНАЯ МАШИНА АВТОМАТ Cotton Delicate 30 °C AUTOMATIC WASHING MACHINE Delicate Cotton 20 °C OPERATIONS Mix 60 °C Cotton 30 °C Cotton 40 °C Mix 40 °C Оption Option Cotton 60 °C Daily Wash 45' Cotton 90 °C Prewash: The Prewash function can get an extra wash before main wash,it is suitable for washing the...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Common Fault Analysis Common Fault Analysis and Solutions Common Fault Analysis and Solutions *Whenthefollowingcircumstancestakeplace,theymaybearenotfaults sometimes.Beforerepairing,pleasecheckandconfirmaccordingtothe followinglist.Ifitisconfirmedfault,contactwiththeafter-salesservice departmentofourcompany.Don'trepairbyyourself.Beforeinspection, pleasepulloutthepowerplugandturnoffthetaptoensureyoursafety. This is normal and is the result of water tests There is some remaining performed at the factory water in the machine Check if the power plug is inserted well.
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE MAINTENANCES Troubleshooting guide Trouble Shooting The start of the appliance does not work or it stops during operation. First try to find a solution to the problem, If not, contact the service centre. Description Reason Solution Washing machine...
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Description Reason Solution Flash sign Restart after the door is closed. Door is not closed properly Check if the clothes is stuck Check if the water pressure is too Flash sign Water injecting problem while washing low.
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE List of Specification Parameters Model KF-MD7101BW KF-MD8201BW Color White White Power Supply, V/Hz 220-240/50 220-240/50 Washing Capacity, kg Rated Power, W 1950 1950 Max. Spin Speed, rpm 1000 1000 Indication Indication Color Display Power cord length, m...
Page 46
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE Модель KF-MD7101BW KF-MD8201BW Express wash 15' Express wash 30' Express wash 45' Mix 40°С Mix 60°С Delicate Delicate 30°С Rinse & Spin Drain Only Spin Only Drum Clean Button Function Time delay Extra Rinse...
Page 47
СТИРАЛЬНАЯ МАШИНА АВТОМАТ AUTOMATIC WASHING MACHINE *Изготовитель оставляет за собой право вносить изменения конструкций, технических характеристик, внешнего вида, комплектации товара, не ухудшающие его потребительских качеств, без предварительного уведомления потребителя. *The manufacturer reserves the right to change designs, specifications, appearance, configuration of the product without impairing its consumer qualities, without prior notice to the customer.
Page 48
Надежно! Выгодно! Доступно! Safe! Reliable! Affordable! WWW.KRAFTLTD.COM Телефон службы поддержки клиентов 8-800-200-79-97 Phone customer service +7 800 200 79 97...
