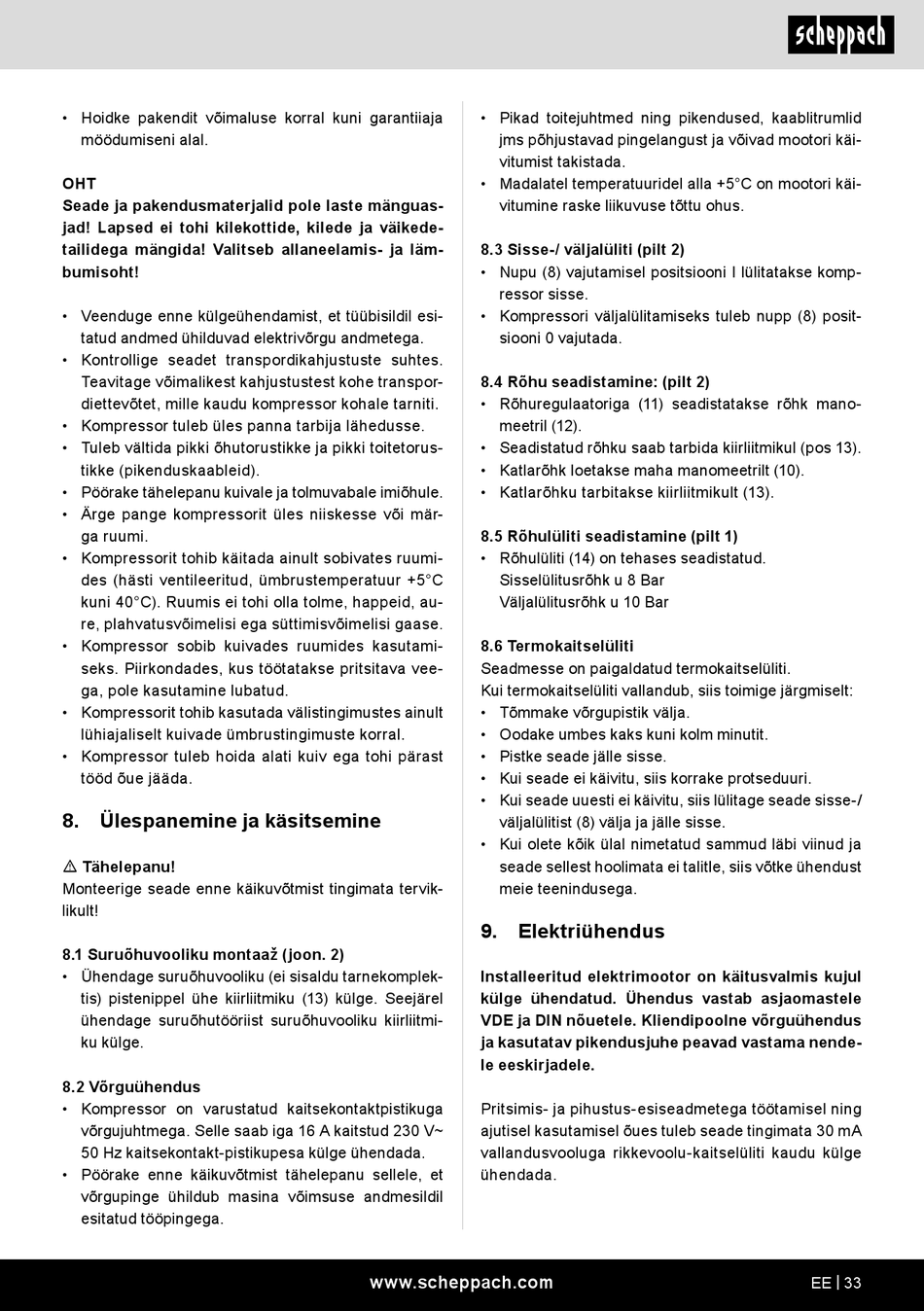

• Hoidke pakendit võimaluse korral kuni garantiiaja
möödumiseni alal.
OHT
Seade ja pakendusmaterjalid pole laste mänguas-
jad! Lapsed ei tohi kilekottide, kilede ja väikede-
tailidega mängida! Valitseb allaneelamis- ja läm-
bumisoht!
• Veenduge enne külgeühendamist, et tüübisildil esi-
tatud andmed ühilduvad elektrivõrgu andmetega.
• Kontrollige seadet transpordikahjustuste suhtes.
Teavitage võimalikest kahjustustest kohe transpor-
diettevõtet, mille kaudu kompressor kohale tarniti.
• Kompressor tuleb üles panna tarbija lähedusse.
• Tuleb vältida pikki õhutorustikke ja pikki toitetorus-
tikke (pikenduskaableid).
• Pöörake tähelepanu kuivale ja tolmuvabale imiõhule.
• Ärge pange kompressorit üles niiskesse või mär-
ga ruumi.
• Kompressorit tohib käitada ainult sobivates ruumi-
des (hästi ventileeritud, ümbrustemperatuur +5°C
kuni 40°C). Ruumis ei tohi olla tolme, happeid, au-
re, plahvatusvõimelisi ega süttimisvõimelisi gaase.
• Kompressor sobib kuivades ruumides kasutami-
seks. Piirkondades, kus töötatakse pritsitava vee-
ga, pole kasutamine lubatud.
• Kompressorit tohib kasutada välistingimustes ainult
lühiajaliselt kuivade ümbrustingimuste korral.
• Kompressor tuleb hoida alati kuiv ega tohi pärast
tööd õue jääda.
8. Ülespanemine ja käsitsemine
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata tervik-
likult!
8.1 Suruõhuvooliku montaaž (joon. 2)
• Ühendage suruõhuvooliku (ei sisaldu tarnekomplek-
tis) pistenippel ühe kiirliitmiku (13) külge. Seejärel
ühendage suruõhutööriist suruõhuvooliku kiirliitmi-
ku külge.
8.2 Võrguühendus
• Kompressor on varustatud kaitsekontaktpistikuga
võrgujuhtmega. Selle saab iga 16 A kaitstud 230 V~
50 Hz kaitsekontakt-pistikupesa külge ühendada.
• Pöörake enne käikuvõtmist tähelepanu sellele, et
võrgupinge ühildub masina võimsuse andmesildil
esitatud tööpingega.
• Pikad toitejuhtmed ning pikendused, kaablitrumlid
jms põhjustavad pingelangust ja võivad mootori käi-
vitumist takistada.
• Madalatel temperatuuridel alla +5°C on mootori käi-
vitumine raske liikuvuse tõttu ohus.
8.3 Sisse-/ väljalüliti (pilt 2)
• Nupu (8) vajutamisel positsiooni I lülitatakse komp-
ressor sisse.
• Kompressori väljalülitamiseks tuleb nupp (8) posit-
siooni 0 vajutada.
8.4 Rõhu seadistamine: (pilt 2)
• Rõhuregulaatoriga (11) seadistatakse rõhk mano-
meetril (12).
• Seadistatud rõhku saab tarbida kiirliitmikul (pos 13).
• Katlarõhk loetakse maha manomeetrilt (10).
• Katlarõhku tarbitakse kiirliitmikult (13).
8.5 Rõhulüliti seadistamine (pilt 1)
• Rõhulüliti (14) on tehases seadistatud.
Sisselülitusrõhk u 8 Bar
Väljalülitusrõhk u 10 Bar
8.6 Termokaitselüliti
Seadmesse on paigaldatud termokaitselüliti.
Kui termokaitselüliti vallandub, siis toimige järgmiselt:
• Tõmmake võrgupistik välja.
• Oodake umbes kaks kuni kolm minutit.
• Pistke seade jälle sisse.
• Kui seade ei käivitu, siis korrake protseduuri.
• Kui seade uuesti ei käivitu, siis lülitage seade sisse-/
väljalülitist (8) välja ja jälle sisse.
• Kui olete kõik ülal nimetatud sammud läbi viinud ja
seade sellest hoolimata ei talitle, siis võtke ühendust
meie teenindusega.
9. Elektriühendus
Installeeritud elektrimootor on käitusvalmis kujul
külge ühendatud. Ühendus vastab asjaomastele
VDE ja DIN nõuetele. Kliendipoolne võrguühendus
ja kasutatav pikendusjuhe peavad vastama nende-
le eeskirjadele.
Pritsimis- ja pihustus-esiseadmetega töötamisel ning
ajutisel kasutamisel õues tuleb seade tingimata 30 mA
vallandusvooluga rikkevoolu-kaitselüliti kaudu külge
ühendada.
www.scheppach.com EE | 33
