BOX15 411/39.1130.25 F Assembly Instructions

SHOT FOLDING+39
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLO:
MODEL:
411/39.1130.25 F
CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE
SLIDES
SACCHETTO ACCESSORI - ACCESSORIES
A. Chiave esa. n.5 - n.5 Allen key
B. Chiave esa. n.4 - n.4 Allen key
C. Squadra - Bracket (x 4)
D. Bussola M6 12x8 mm - M6 12x8 mm bush (x 8)
E. Vite TCCE M6x12 - M6x12 SHCS screw (x 8)
F. Vite TPS M6x60 - M6x60 FHCS screw (x 4)

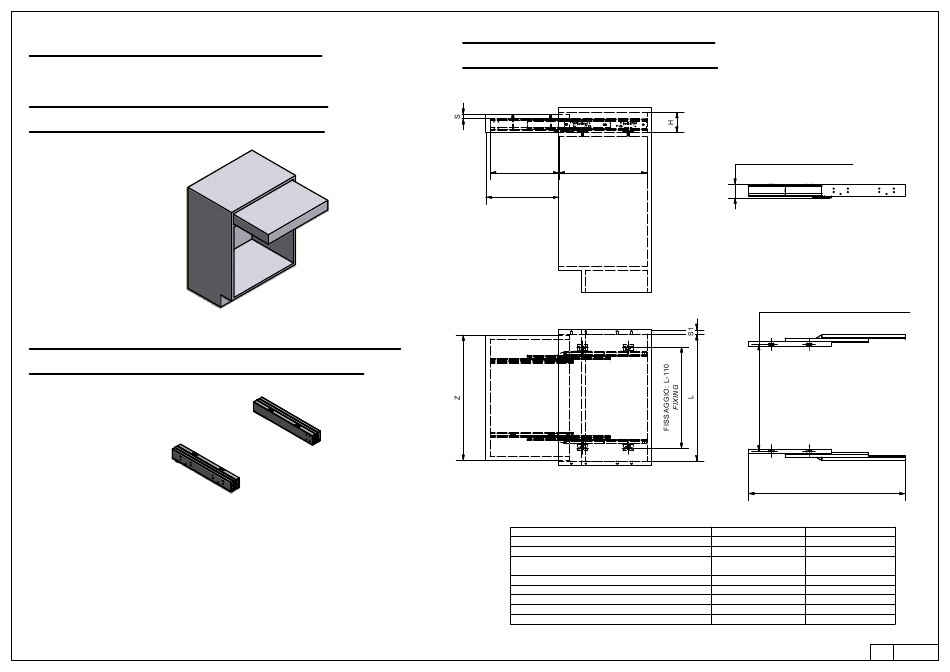

DIMENSIONI GENERALI
GENERAL DIMENSIONS
C P
E
DIMENSIONE - DIMENSION
ALTEZZA - HEIGHT
PROFONDITA' - DEPTH
LARGHEZZA - WIDTH
SPESSORI PIANO - TOP THICKNESS
SPESSORI SPALLE - SIDE THICKNESS
LARGHEZZA PIANO - TOP WIDTH
APERTURA PIANO - TOP OPENING
APERTURA MECCANISMO - MECHANISM OPENING
INGOMBRO IN ALTEZZA: 60
OVERALL HEIGTH
INTERASSE FORI FISSAGGIO TOP
SPACE BETWEEN TOP FIXING HOLES
Z - 233.5
MASSIMA ESTENSIONE APERTO: 692
MAXIMUM LENGTH OPENED
SIMBOLO - SYMBOL mm
H MIN: 90
P MIN: 390
MIN: 410
L
MAX: 1170
S MIN: 16
S1 15-20
Z L - 5
E 325
C 303
00
1 / 3
