SLIDE
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLO
MODEL:
411/78.1245.22 Slide quadrato 90x90 cm
Slide square 90x90 cm

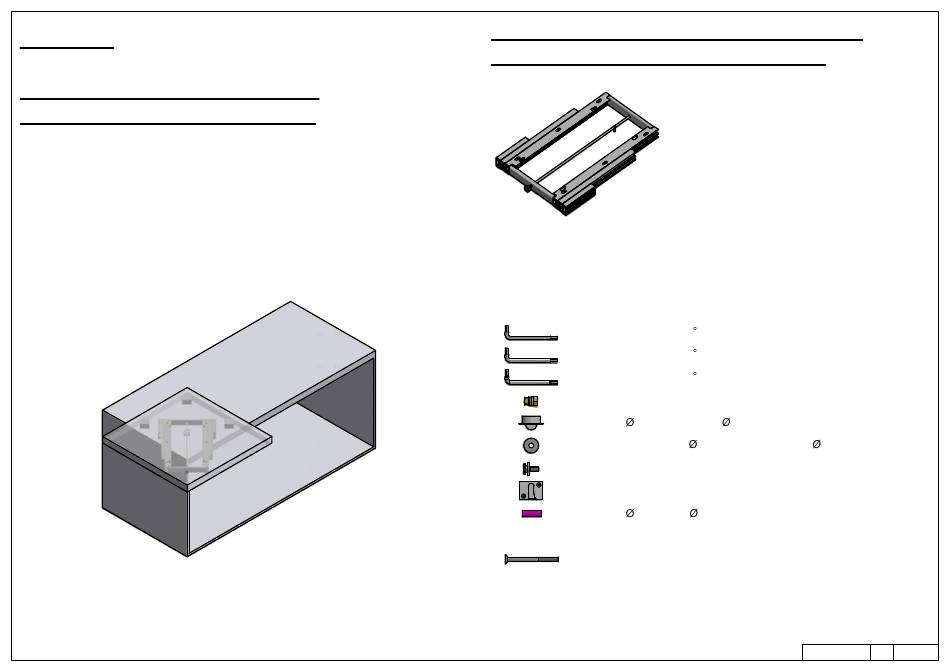

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
Guide/Slides
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. da 3 - n 3 Allen key (x 1)
B.
Chiave esa. da 4 - n 4 Allen key (x 1)
C.
Chiave esa. da 5 - n 5 Allen key (x 1)
D.
Bussola in ottone mm 12x8 M6 - Brass bush 12x8 M6 (x 10)
E.
Ruota 13.5 mm - Wheel
F.
Rondella mm 20x3 6.5 - Washer 20x3 mm
G.
Perno - Pin (x 4)
H.
Blocco - Block (x 1)
I.
Perno 8X25 - Pin
J.
Vite truciolare 3.5x23/35/55 - 3.5x23/35/55 chipboard screw (x 2)
K.
Vite TPS M6x60 CE - Screw M6x60 TPS CE (x 6)
L.
Vite TCCE M6x60/80/100 - Screw M6x60/80/100 TCCE (x 4)
13.5 mm (x 3)
6.5 (x 4)
8X25 (x 4)
10/11/2016
00
1 / 8
Advertisement
Related Manuals for BOX15 411/78.1245.22
Summary of Contents for BOX15 411/78.1245.22
- Page 1 INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS MODELLO MODEL: 411/78.1245.22 Slide quadrato 90x90 cm Slide square 90x90 cm Guide/Slides SACCHETTO ACCESSORI - ACCESSORIES Chiave esa. da 3 - n 3 Allen key (x 1) Chiave esa. da 4 - n 4 Allen key (x 1) Chiave esa.
- Page 2 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS VISTA DALL'ALTO DIMENSIONE - DIMENSION SIMBOLO - SYMBOL TOP VIEW LUCE VERTICALE - VERTICAL FREE SPACE 56 mm LARGHEZZA MODULO - CABINET WIDTH MIN: 900 mm MIN: 900 mm DIMENSIONE PIANO - PLANE DIMENSION MAX: 1100 mm SPESSORE PIANO - PLANE THICKNESS MIN: 70 mm...
- Page 3 POSIZIONE FORI FISSAGGIO MECCANISMO HOLES FOR MECHANISM POSITION 156,1 156,1 138,4 138,4 67,7 67,7 232,8 215,8 239,9 256,8 364,7 364,7 435,4 435,4 453,1 453,1 FRONTE FRONTE APERTURA A SINISTRA APERTURA A DESTRA FRONT FRONT LEFT OPENING RIGHT OPENING VISTA DALL'ALTO TOP VIEW 3 / 8 10/11/2016...
- Page 4 DIMENSIONI PIANO PLANE DIMENSIONS 694,4 653,3 514,1 335,1 VISTA DA SOTTO FRONTE BOTTOM VIEW FRONT 333,8 MIN: Z1-40 mm 126,8 444,5 69,5 153,8 307,1 A: POSIZIONE SUGGERITA PER POSIZIONE RUOTE 487,5 A: POSITION WHEELS SUGGESTED 4 / 8 10/11/2016...
- Page 5 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET I x4 K x6 D. Bussola in ottone mm 12x8 M6 - Brass bush 12x8 M6 (x 10) E. Ruota 13.5 mm - Wheel 13.5 mm (x 3) G.
- Page 6 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET J x2 F x4 K x6 F. Rondella mm 20x3 6.5 - Washer 20x3 mm 6.5 (x 4) H. Blocco - Block (x 1) J. Vite truciolare 3.5x23/35/55 - 3.5x23/35/55 chipboard screw (x 2) L.
- Page 7 SEQUENZA DI FUNZIONAMENTO FUNCTIONING STEPS CHIUSO APERTURA PIANO BLOCCO PIANO CLOSED PLANE OPENING PLANE LOCK APERTO OPENED 7 / 8 10/11/2016...
- Page 8 DIMENSIONI SOSTEGNO RUOTA SIZE SUPPORT WHEEL NON INCLUSO NOT INCLUDED 8 / 8 10/11/2016...
