+39EVOLUTION XL
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
411/39.1620.25 +39Evolution XL per modulo mm 600, spalle 15-20 mm
+39Evolution XL for 600 mm module, sides 15-20 mm
411/39.1621.25 +39Evolution XL per modulo mm 900, spalle 15-20 mm
+39Evolution XL for 900 mm module, sides 15-20 mm
411/39.1622.25 +39Evolution XL per modulo mm 1200, spalle 15-20 mm
+39Evolution XL for 1200 mm module, sides 15-20 mm

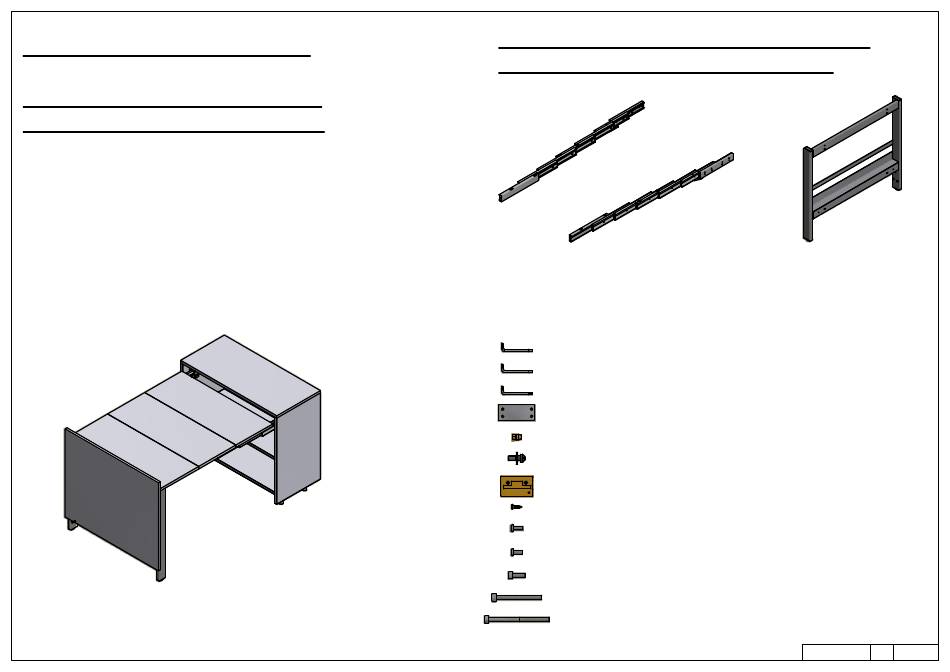

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE - SLIDES
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.5 - n.5 Allen key
B.
Chiave esa. n.4 - n.4 Allen key
C.
Chiave esa. n.3 - n.3 Allen key
D.
Distanziale per spalla - Side spacer (x 20)
E.
Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 18)
F.
Perno blocco piano - Pin for blocking plane (x 2)
G.
Giunto - Joint (x 2)
H.
Vite autofilettante 3.5x12 - Self threading screw 3.5x12 (x 4)
I.
Vite TCBCE M5x10 ISO 7380 - M5x10 ISO 7380 screw (x 8)
J.
Vite TCBCE M6x10 - M6x10 rounded socked head screw (x 4)
K.
Vite TCCE M6x12 - Socked head cap screw M6x12 (x 12)
L.
Vite TCCE M6x60 - Socked head cap screw M6x60 (x 4)
M. Vite TCCE M6x80 - M6x80 socked head cap screw (x 4)
GAMBA - LEG
1 / 8
28/10/2016
00
Advertisement
Table of Contents
Related Manuals for BOX15 +39EVOLUTION XL
Summary of Contents for BOX15 +39EVOLUTION XL
- Page 1 +39EVOLUTION XL CONTENUTO DELLA CONFEZIONE INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS MODELLI: MODELS: 411/39.1620.25 +39Evolution XL per modulo mm 600, spalle 15-20 mm +39Evolution XL for 600 mm module, sides 15-20 mm 411/39.1621.25 +39Evolution XL per modulo mm 900, spalle 15-20 mm +39Evolution XL for 900 mm module, sides 15-20 mm 411/39.1622.25 +39Evolution XL per modulo mm 1200, spalle 15-20 mm +39Evolution XL for 1200 mm module, sides 15-20 mm...
- Page 2 DIMENSIONI DI MASSIMA GENERAL DIMENSIONS LARGHEZZA: L1 WIDTH LARGHEZZA GAMBA: L5 LEG WIDTH INGOMBRO IN ALTEZZA: 60 OVERALL HEIGTH INTERASSE PER FISSAGGIO PIANO: L3 DISTANCE BETWEEN PLANE FIXING HOLES MAX. LUNGHEZZA DA CHIUSO: 370 MAX OVERALL LENGTH CLOSED MASSIMA ESTENSIONE APERTO: 1444 MAXIMUM LENGTH OPENED L2 (mm)
- Page 3 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS DIMENSIONE - DIMENSION SIMBOLO - SYMBOL LUCE VERTICALE - VERTICAL MIN: 120 mm FREE SPACE PROFONDITA' INTERNA - MIN: 390 mm INTERNA FREE SPACE LARGHEZZA INTERNA MODULO - MIN: 560 mm CABINET INTERNAL WIDTH MAX: 1185 mm SPESSORE SPALLA - SIDE 15-20 mm...
- Page 4 POSIZIONE FORI FISSAGGIO MECCANISMO HOLES FOR MECHANISM POSITION 265,5 102,5 A: Posizione fori diam. 8x13 per bussole M6 Position of diam. 8x13 holes for M6 bushes B: Posizione scarichi da 10x5 per testa viti fissaggio distanziali Position of 10x5 holes for the heads of screws fixing the spacers Per spalle di spessore <...
- Page 5 DIMENSIONI PIANETTI PLANES DIMENSIONS Z1 (VEDI PAG.3) (SEE PAG.3) 285 / / 885 5 / 8 28/10/2016...
- Page 6 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET 2. H 1. K 2. H 1. K E. Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 4) G. Giunto - Joint (x 2) H.
- Page 7 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET E. Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 4) F. Perno blocco piano - Pin for blocking plane (x 2) J. Vite TCBCE M6x10 - M6x10 rounded socked head screw (x 4) L.
- Page 8 SEQUENZA DI FUNZIONAMENTO FUNCTIONING SEQUENCE APERTURA DELLE GUIDE SLIDES OPENING CHIUSO CLOSED APERTURA DEl PIANO PLANE OPENING APERTO OPENED Per bloccare l'ultimo pianetto spingere le gambe verso l'interno dopo Per chiudere il meccanismo spingere le averlo aperto in modo che il perno di blocco entri nella sua sede due leve rosse in plastica verso l'interno To block the tilting plane, push the leg towards the cabinet after To close the mechanism push toward...
