T-ABLE XL
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
411/78.1900.22X - T-Able XL per modulo da 600 mm spalle da 15 a 20 mm
T-Able XL for 600 mm module, sides thickness: 15-20 mm
411/78.1910.22X - T-Able XL per modulo da 900 mm spalle da 15 a 20 mm
T-Able XL for 900 mm module, sides thickness: 15-20 mm
411/78.1920.22X - T-Able XL per modulo da 1200 mm spalle da 15 a 20 mm
T-Able XL for 1200 mm module, sides thickness: 15-20 mm

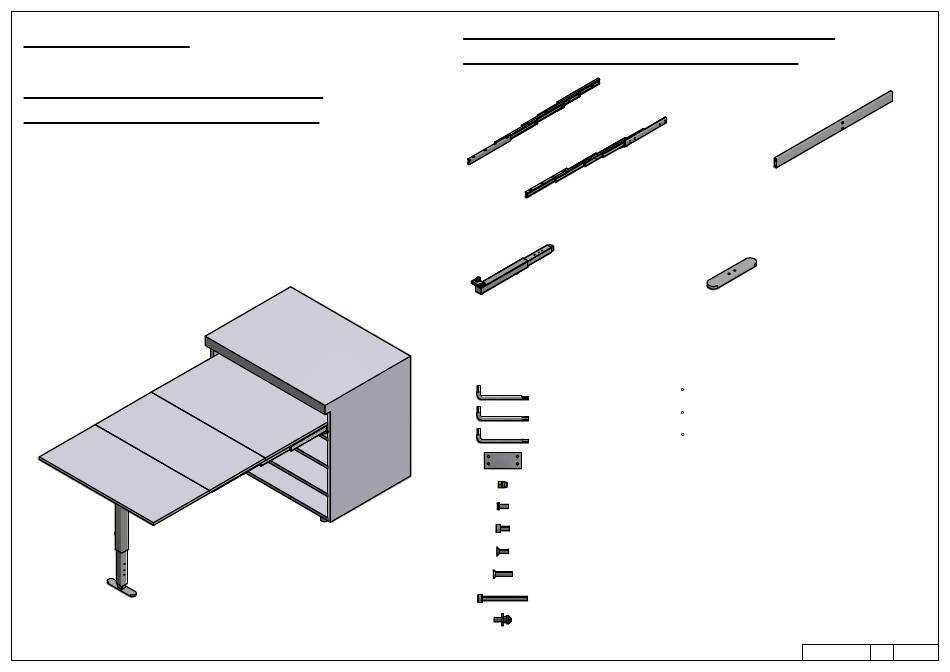

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE PREASSEMBLATE
PRE-ASSEMBLED SLIDES
GAMBA PRE-ASSEMBLATA
PRE-ASSEMBLED LEG
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.3 - n 3 Allen key
B.
Chiave esa. n.4 - n 4 Allen key
C.
Chiave esa. n.5 - n 5 Allen key
D.
Distanziale per spalla - Side spacer (x 20)
E.
Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 14)
F.
Vite TCBCE M5x10 ISO 7380 - M5x10 ISO 7380 screw (x 8)
G.
Vite TCCE M6x12 - M6x12 socked head cap screw (x 12)
H.
Vite TPS M6x16 - M6x16 screw (x 2)
I.
Vite trilobata M6x25 - M6x25 self threading screw (x 2)
J.
Vite TCCE M6x60 - M6x60 socked head cap screw (x 4)
K.
Perno blocco piano - Pin for blocking plane (x 2)
TRAVERSINO mm 395.5/695.5/995.5
LA MISURA DIPENDE DAL MODELLO
CONNECTION BAR mm 395.5/695.5/995.5
LENGTH DEPENDS ON MODEL
PIEDINO
FOOT
29/09/2016
05
1 / 9
Advertisement
Related Manuals for BOX15 T-ABLE XL
Summary of Contents for BOX15 T-ABLE XL
- Page 1 ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS MODELLI: MODELS: 411/78.1900.22X - T-Able XL per modulo da 600 mm spalle da 15 a 20 mm TRAVERSINO mm 395.5/695.5/995.5 T-Able XL for 600 mm module, sides thickness: 15-20 mm GUIDE PREASSEMBLATE LA MISURA DIPENDE DAL MODELLO 411/78.1910.22X - T-Able XL per modulo da 900 mm spalle da 15 a 20 mm...
- Page 2 DIMENSIONI DI MASSIMA GENERAL DIMENSIONS LARGHEZZA: L1 WIDTH DISTANZA TRA LE GUIDE: L2 SPACE BETWEEN THE SLIDES INGOMBRO IN ALTEZZA: 60 OVERALL HEIGTH T MIN (mm) T MAX (mm) POS. 1 POS. 2 POS. 3 POS. 3 POS. 2 POS. 1 MAX.
- Page 3 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS DIMENSIONE - DIMENSION SIMBOLO - SYMBOL LUCE VERTICALE - VERTICAL MIN: 130 mm FREE SPACE PROFONDITA' INTERNA - MIN: 520 mm INTERNA FREE SPACE LARGHEZZA INTERNA MODULO - MIN: 560 mm CABINET INTERNAL WIDTH MAX: 1170 mm SPESSORE SPALLA - SIDE 15-20 mm...
- Page 4 POSIZIONE FORI FISSAGGIO MECCANISMO HOLES FOR MECHANISM POSITION 434,5 A: Posizione fori diam. 8x13 per bussole M6 60,5 Position of diam. 8x13 holes for M6 bushes B: Posizione scarichi da 10x5 per testa viti fissaggio distanziali Position of 10x5 holes for the heads of screws fixing the spacers Per spalle di spessore <...
- Page 5 DIMENSIONI E FISSAGGIO PIANI PLANES DIMENSIONS AND MOUNTING 63,5 VISTA DAL BASSO - BOTTOM VIEW 5 / 9 29/09/2016...
- Page 6 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET G. Vite TCCE M6x12 - M6x12 socked head cap screw (x 4) 6 / 9 29/09/2016...
- Page 7 MONTAGGIO DI TRAVERSO, PIATTONE E REGOLAZIONE ALTEZZA GAMBA GAMBE HEIGTH REGULATION LEG CONNECTION BAR, PLATE AND LEGS ASSEMBLY Inserire in questi fori la chiave da 4 per ruotare grano che permette regolazione della altezza della gamba di circa 25 mm Insert in these holes the n.
- Page 8 PREPARAZIONE E FISSAGGIO DEI PIANI PLANES ASSEMBLY C. Chiave esa. n.5 - n.5 Allen key E. Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 6) J. Vite TCCE M6x60 - Socked head cap screw M6x60 (x 4) K.
- Page 9 SEQUENZA DI FUNZIONAMENTO FUNCTIONING SEQUENCE Per ruotare la gamba tirare il pomello nero To rotate the leg, pull the black knob CHIUSO APERTURA DELLE GUIDE SBLOCCO E ROTAZIONE DELLA GAMBA CLOSED SLIDES OPENING LEG RELEASE AND ROTATION Per far rientrare la parte inferiore della gamba spingere il pulsante indicato To close the inferior part of the leg, push the indicate button.
