PARTY
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
411/78.1500.22 Party per modulo mm 600, spalle 16-19 mm
Party for 600 mm module, sides.16-19 mm
411/78.1510.22 Party per modulo mm 900 spalle 16-19 mm
Party for 900 mm module, sides.16-19 mm
411/78.1520.22 Party per modulo mm 1200 spalle 16-19 mm
Party for 1200 mm module, sides.16-19 mm

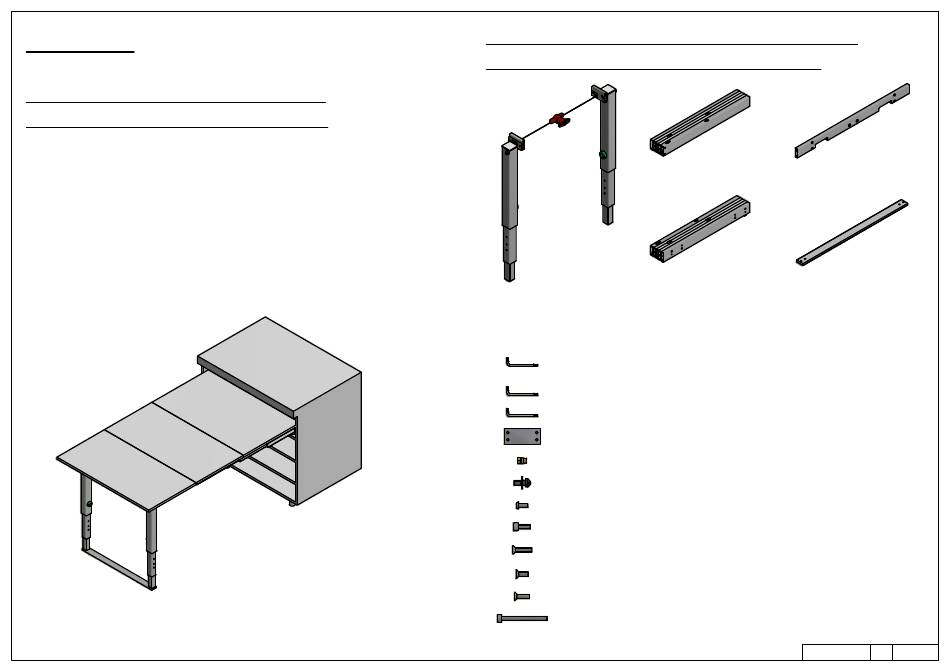

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
ASSIEME GAMBE
LEGS ASSEMBLY
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.5 - n.5 Allen key
B.
Chiave esa. n.4 - n.4 Allen key
C.
Chiave esa. n.3 - n.3 Allen key
D.
Distanziale per spalla - Side spacer (x 12)
E.
Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 14)
F.
Perno blocco piano - Pin for blocking plane (x 2)
G.
Vite TCBCE M5x10 ISO 7380 - M5x10 ISO 7380 screw (x 8)
H.
Vite TCCE M6x12 - Socked head cap screw M6x12 (x 12)
I.
Vite M6x25 trilobata - M6x25 self threading screw (x 4)
J.
Vite TPS M6x16 - Socked head tapered cap screw M6x16 (x 4)
K.
Vite TPS M6x20 - Socked head tapered cap screw M6x20 (x 2)
L.
Vite TCCE M6x60 - Socked head cap screw M6x60 (x 4)
GUIDA SINISTRA
TRAVERSO
LEFT SLIDE
CONNECTING BAR
GUIDA DESTRA
PIATTO INFERIORE
RIGHT SLIDE
LOWER PLATE
22/09/2016
1 / 11
07

Advertisement

loading
Need help?

Need help?

Do you have a question about the PARTY 411/78.1500.22 and is the answer not in the manual?

Questions and answers

Related Manuals for BOX15 PARTY 411/78.1500.22

Summary of Contents for BOX15 PARTY 411/78.1500.22

  • Page 1 PARTY CONTENUTO DELLA CONFEZIONE INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS MODELLI: GUIDA SINISTRA TRAVERSO MODELS: LEFT SLIDE CONNECTING BAR 411/78.1500.22 Party per modulo mm 600, spalle 16-19 mm Party for 600 mm module, sides.16-19 mm 411/78.1510.22 Party per modulo mm 900 spalle 16-19 mm Party for 900 mm module, sides.16-19 mm 411/78.1520.22 Party per modulo mm 1200 spalle 16-19 mm Party for 1200 mm module, sides.16-19 mm...

  • Page 2: General Dimensions

    DIMENSIONI DI MASSIMA LARGHEZZA: L1 GENERAL DIMENSIONS WIDTH DISTANZA TRA LE GUIDE: L2 INGOMBRO IN ALTEZZA: 60 SPACE BETWEEN THE SLIDES OVERALL HEIGTH POS. 3 T MIN (mm) T MAX (mm) POS. 1 POS. 2 POS. 2 POS. 3 POS. 1 LUNGHEZZA PIATTO: L5 PLATE LENGTH MAX.
  • Page 3 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS DIMENSIONE - DIMENSION SIMBOLO - SYMBOL LUCE VERTICALE - VERTICAL MIN: 150 mm FREE SPACE PROFONDITA' INTERNA - MIN: 560 mm INTERNA FREE SPACE LARGHEZZA INTERNA MODULO - MIN: 562 mm CABINET INTERNAL WIDTH MAX: 1168 mm SPESSORE SPALLA - SIDE 16-19 mm...
  • Page 4 POSIZIONE FORI FISSAGGIO MECCANISMO HOLES FOR MECHANISM POSITION POSIZIONE DELLE CERNIERE PER FRONTALE CASSETTO POSITION FOR THE HINGES THAT HOLD THE DRAWER FRONT A: Posizione fori diam. 8x13 per bussole M6 MIN: Position of diam. 8x13 holes for M6 bushes B: Posizione scarichi da 10x5 per testa viti fissaggio distanziali MIN: Position of 10x5 holes for the heads of screws fixing the spacers...
  • Page 5 SECONDO PIANO RIBALTABILE PIANO FISSO DIMENSIONI PIANETTI FIXED PLANE SECOND TILTING PLANE PLANES DIMENSIONS VISTA DAL BASSO - BOTTOM VIEW PRIMO PIANO RIBALTABILE FIRST TILTING PLANE 77,5 241,5 5 / 11 22/09/2016...
  • Page 6 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET A. Chiave esa. n.5 - n.5 Allen key B. Chiave esa. n.4 - n.4 Allen key H. Vite TCCE M6x12 - Socked head cap screw M6x12 (x 8) 6 / 11 22/09/2016...
  • Page 7 MONTAGGIO DI TRAVERSO, PIATTONE E GAMBE CONNECTION BAR, PLATE AND LEGS ASSEMBLY A. Chiave esa. n.5 - n.5 Allen key B. Chiave esa. n.4 - n.4 Allen key H. Vite TCCE M6x12 - Socked head cap screw M6x12 (x 4) I.
  • Page 8 PREPARAZIONE E FISSAGGIO DEI PIANI PLANES ASSEMBLY SECONDO PIANO RIBALTABILE SECOND TILTING PLANE PRIMO PIANO RIBALTABILE FIRST TILTING PLANE PIANO FISSO FIXED PLANE A. Chiave esa. n.5 - n.5 Allen key E. Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 6) F.
  • Page 9 MONTAGGIO E REGOLAZIONE COME GIRARE ED ESTENDERE LA ALTEZZA GAMBE GAMBA LEGS ASSEMBLY AND HEIGTH HOW TO TURN AND EXTEND THE LEG REGULATION A - Per ruotare le gambe, girare la maniglia tirando le due funi collegate alle gambe To turn the legs, rotate the handle pulling the two ropes joined to the legs. Inserire in questi fori la chiave da 4 per ruotare grano che permette B - Per far rientrare la parte inferiore delle gambe spingere i pulsanti indicati...
  • Page 10 COME BLOCCARE / SBLOCCARE IL MECCANISMO HOW TO BLOCK / UNBLOCK THE MECHANISM Per bloccare l'ultimo pianetto spingere le gambe verso l'interno dopo Per chiudere il meccanismo spingere le due leve rosse in plastica verso l'interno averlo aperto in modo che il perno di blocco entri nella sua sede To close the mechanism push toward the inside the two red plastic parts To block the tilting plane, push the leg towards the cabinet after opening it so that the blocking pin enters in his slot...
  • Page 11 SEQUENZA DI FUNZIONAMENTO FUNCTIONING SEQUENCE CHIUSO APERTURA DELLE GUIDE SBLOCCO E ROTAZIONE DELLA GAMBA CLOSED SLIDES OPENING LEG RELEASE AND ROTATION APERTO, SPINGERE LE GAMBE VERSO L'INTERNO ESTENSIONE E BLOCCO DELLA GAMBA APERTURA DEI PIANI OPENED, PUSH THE LEG TOWARDS THE CABINET LEG EXTENTION AND LOCK PLANES OPENING 07 11 / 11...
