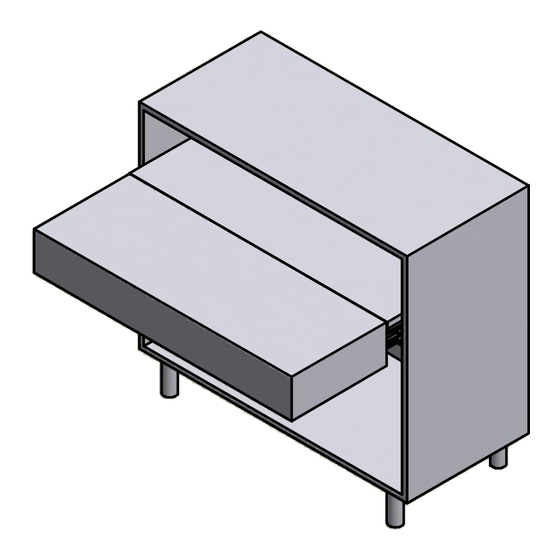

OPLA' FOLDING +39
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
411/39.1700.25 F Opl +39 per moduli da 450 a 1000 mm, spalla 15-20 mm
Opl +39 for 450 to 1000 mm module, side 15-20 mm
411/39.1720.25 F Opl +39 per moduli da 1000 a 1200 mm, spalla 15-20 mm
Opl +39 for 1000 to 1200 mm module, side 15-20 mm

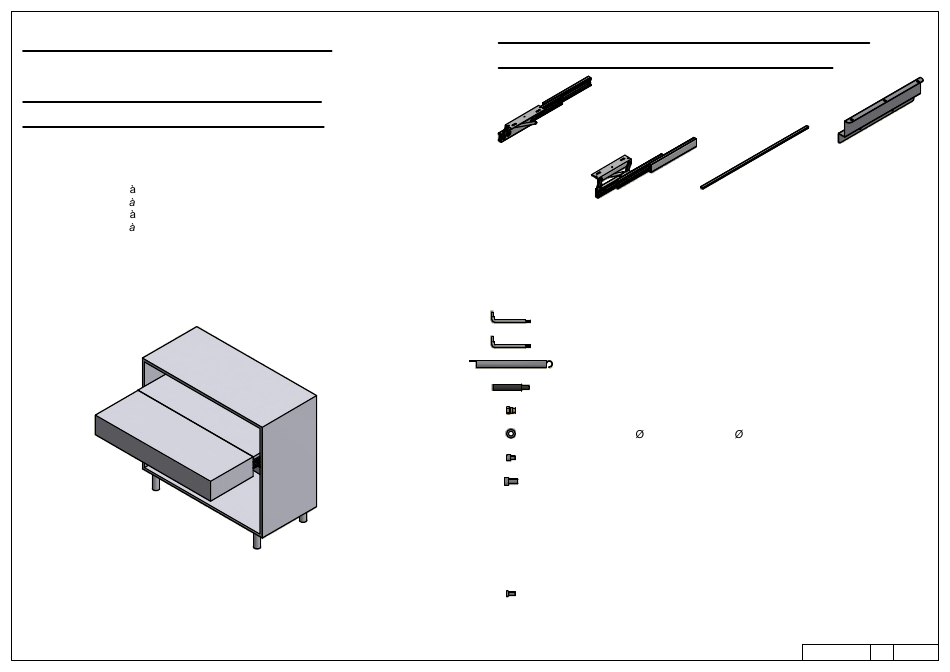

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE
SLIDES
SACCHETTO ACCESSORI 1
ACCESSORIES 1
A.
Chiave esa. n.5 - n.5 Allen key
B.
Chiave esa. n.4 - n.4 Allen key
C.
Molla - Spring (x2)
D.
Ammortizzatore - Dumper (x2)
E.
Bussola M6 12x8 mm - Bush M6 12x8 mm (x12)
F.
Rondella 12x1.35 - Washer 12x1.35 (x10)
G.
Vite TCCE M5x6 - Socked head cap screw M5x6 (x6)
H.
Vite TCCE M6x12 - Socked head cap screw M6x12 (x12)
SACCHETTO ACCESSORI 2 (SOLO 411/39.1720.25 F)
ACCESSORIES 2 (ONLY 411/39.1720.25 F)
1.
Vite TCBCE M5x10 ISO 7380 - M5x10 ISO 7380 screw (x8)
STAFFA (X2)
BRACKET (X2)
ASTA (SOLO 411/39.1720.25 F)
BAR (ONLY 411/39.1720.25 F)
1 / 7
19/01/2017
00

Advertisement

loading
Need help?

Need help?

Do you have a question about the OPLA' FOLDING +39 and is the answer not in the manual?

Questions and answers

Summary of Contents for BOX15 OPLA' FOLDING +39

  • Page 1 OPLA' FOLDING +39 CONTENUTO DELLA CONFEZIONE INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO STAFFA (X2) BRACKET (X2) ASSEMBLY INSTRUCTIONS MODELLI: GUIDE MODELS: ASTA (SOLO 411/39.1720.25 F) SLIDES BAR (ONLY 411/39.1720.25 F) 411/39.1700.25 F Opl +39 per moduli da 450 a 1000 mm, spalla 15-20 mm Opl +39 for 450 to 1000 mm module, side 15-20 mm 411/39.1720.25 F Opl +39 per moduli da 1000 a 1200 mm, spalla 15-20 mm...
  • Page 2 DIMENSIONI DI MASSIMA GENERAL DIMENSIONS 411/39.1700.25 F L1 (mm) L2 (mm) L3 (mm) L4 (mm) +/- 0.20 mm MODELLO - MODEL MODULO - MODULE 411/39.1700.25 450 / 1000 410/970 L1-161 L1-235.5 L1-171.5 411/39.1720.25 1000 / 1200 960/1170 L1-161 L1-235.5 L1-171.5 INGOMBRO IN ALTEZZA: 150 OVERALL HEIGHT 411/39.1720.25 F...
  • Page 3 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS DIMENSIONE - DIMENSION SIMBOLO - SYMBOL LUCE VERTICALE - VERTICAL FREE SPACE MIN: 205 PROFONDITA' INTERNA - INTERNAL FREE SPACE MIN: 390 mm LARGHEZZA INTERNA MODULO - CABINET MIN: 410 mm INTERNAL WIDTH MAX: 1170 mm SPESSORE PIANO - PLANE THICKNESS 16-25 mm 15-20 mm...
  • Page 4 POSIZIONE FORI FISSAGGIO MECCANISMO HOLES FOR MECHANISM POSITION 70,5 134,5 Y = Y0 + (S - ST) SACCHETTO ACCESSORI 1 - ACCESSORIES 1 E. Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 8) 4 / 7 19/01/2017...
  • Page 5 DIMENSIONE PIANO PLANE SIZE 94,5 Z (VEDI PAG.3) (SEE PAG.3) 21,5 Z (VEDI PAG.3) (SEE PAG.3) SACCHETTO ACCESSORI - ACCESSORIES Ammortizzatore - Dumper (x2) Bussola M6 12x8 mm - Bush M6 12x8 mm (x4) 5 / 7 19/01/2017...
  • Page 6 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET SOLO 411/39.1720.25 F ONLY 411/39.1720.25 F 1 x2 F x4 F x6 H x4 G x6 H x8 SACCHETTO ACCESSORI 1 - ACCESSORIES SACCHETTO ACCESSORI 2 (SOLO 411/39.1720.25 F) Rondella 12x1.35 - Washer 12x1.35 (x10) ACCESSORIES (ONLY 411/39.1720.25 F)
  • Page 7 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET SACCHETTO ACCESSORI 1 - ACCESSORIES 1 Molla - Spring (x2) +/- 2 mm C x2 TROVARE LA POSIZIONE E FISSARE IL PIANO CON DUE VITI TRUCIOLARI (NON FORNITE) FIND POSITION AND FIX THE PLANE WITH TWO SCREWS CHIPBOARD (NOT SUPPLIED) 7 / 7...
