EVOLUTION
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
411/78.1610.25 Evolution per modulo mm 600, spalle 15-20 mm
Evolution for 600 mm module, sides 15-20 mm
411/78.1611.25 Evolution per modulo mm 900, spalle 15-20 mm
Evolution for 900 mm module, sides 15-20 mm
411/78.1612.25 Evolution per modulo mm 1200, spalle 15-20 mm
Evolution for 1200 mm module, sides 15-20 mm

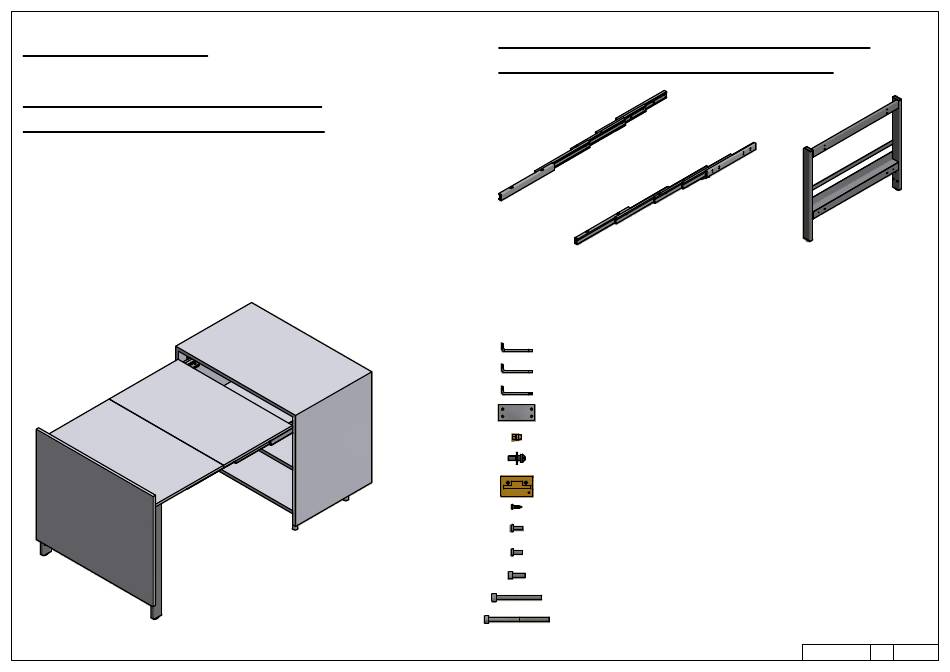

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE - SLIDES
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.5 - n.5 Allen key
B.
Chiave esa. n.4 - n.4 Allen key
C.
Chiave esa. n.3 - n.3 Allen key
D.
Distanziale per spalla - Side spacer (x 20)
E.
Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 18)
F.
Perno blocco piano - Pin for blocking plane (x 2)
G.
Giunto - Joint (x 2)
H.
Vite autofilettante 3.5x12 - Self threading screw 3.5x12 (x 4)
I.
Vite TCBCE M5x10 ISO 7380 - M5x10 ISO 7380 screw (x 8)
J.
Vite TCBCE M6x10 - M6x10 rounded socked head screw (x 4)
K.
Vite TCCE M6x12 - Socked head cap screw M6x12 (x 12)
L.
Vite TCCE M6x60 - Socked head cap screw M6x60 (x 4)
M. Vite TCCE M6x80 - M6x80 socked head cap screw (x 4)
GAMBA - LEG
1 / 8
07/10/2016
00
Advertisement
Related Manuals for BOX15 EVOLUTION 411/78.1610.25
Summary of Contents for BOX15 EVOLUTION 411/78.1610.25
- Page 1 EVOLUTION CONTENUTO DELLA CONFEZIONE INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS MODELLI: MODELS: 411/78.1610.25 Evolution per modulo mm 600, spalle 15-20 mm Evolution for 600 mm module, sides 15-20 mm 411/78.1611.25 Evolution per modulo mm 900, spalle 15-20 mm Evolution for 900 mm module, sides 15-20 mm 411/78.1612.25 Evolution per modulo mm 1200, spalle 15-20 mm Evolution for 1200 mm module, sides 15-20 mm...
- Page 2 DIMENSIONI DI MASSIMA GENERAL DIMENSIONS LARGHEZZA: L1 WIDTH INGOMBRO IN ALTEZZA: 60 OVERALL HEIGTH LARGHEZZA GAMBA: L5 LEG WIDTH INTERASSE PER FISSAGGIO PIANO: L3 DISTANCE BETWEEN PLANE FIXING HOLES MAX. LUNGHEZZA DA CHIUSO: 520 MAX OVERALL LENGTH CLOSED MASSIMA ESTENSIONE APERTO: 1635,5 MAXIMUM LENGTH OPENED L2 (mm)
- Page 3 DIMENSIONI GENERALI MOBILE GENERAL CABINET DIMENSIONS DIMENSIONE - DIMENSION SIMBOLO - SYMBOL LUCE VERTICALE - VERTICAL MIN: 120 mm FREE SPACE PROFONDITA' INTERNA - MIN: 520 mm INTERNA FREE SPACE LARGHEZZA INTERNA MODULO - MIN: 560 mm CABINET INTERNAL WIDTH MAX: 1185 mm SPESSORE SPALLA - SIDE 15-20 mm...
- Page 4 POSIZIONE FORI FISSAGGIO MECCANISMO HOLES FOR MECHANISM POSITION 403,5 112,5 A: Posizione fori diam. 8x13 per bussole M6 Position of diam. 8x13 holes for M6 bushes B: Posizione scarichi da 10x5 per testa viti fissaggio distanziali Position of 10x5 holes for the heads of screws fixing the spacers Per spalle di spessore <...
- Page 5 DIMENSIONI PIANETTI PLANES DIMENSIONS 285 / / 885 Z1 (VEDI PAG.3) (SEE PAG.3) 5 / 8 07/10/2016...
- Page 6 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET Attenzione al verso indicato dal pallino sul giunto Attention to the side indicated by cue ball on the joint 1. K 2. H 2. H 1. K E. Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 4) G.
- Page 7 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET E. Bussola in ottone M6 12x8 mm - M6 12x8 mm brass bush (x 4) F. Perno blocco piano - Pin for blocking plane (x 2) J. Vite TCBCE M6x10 - M6x10 rounded socked head screw (x 4) L.
- Page 8 SEQUENZA DI FUNZIONAMENTO FUNCTIONING SEQUENCE CHIUSO APERTURA DELLE GUIDE APERTURA DEI PIANI CLOSED SLIDES OPENING PLANES OPENING Per bloccare l'ultimo pianetto spingere le gambe APERTO verso l'interno dopo averlo aperto in modo che il Per chiudere il meccanismo spingere le OPENED perno di blocco entri nella sua sede due leve rosse in plastica verso l'interno...
