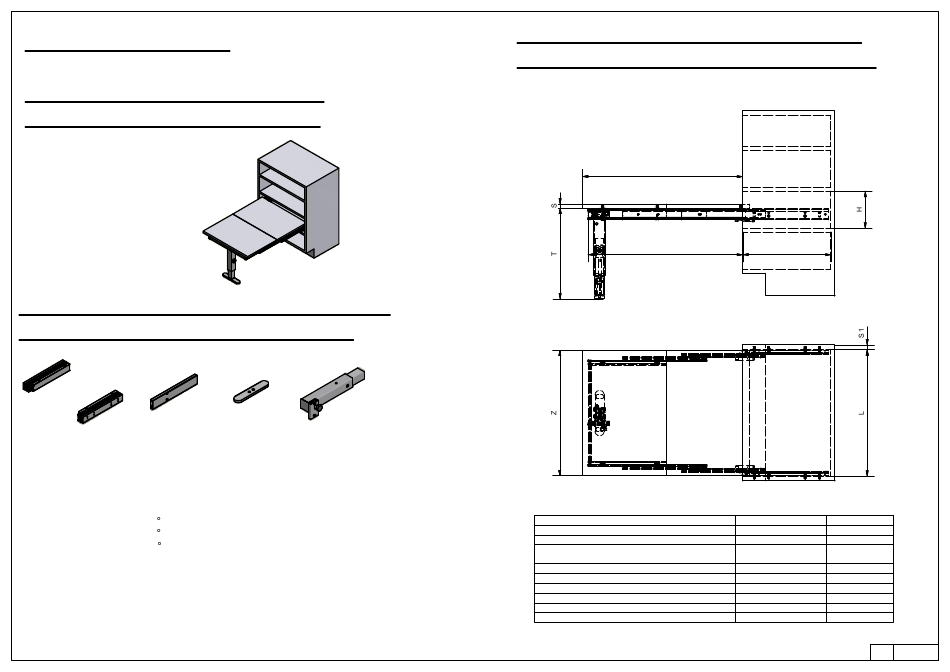

BOX15 T-BENCH +39 Assembly Instructions

T-BENCH +39
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
411/39.1950.25 - T-BENCH 450
411/39.1960.25 - T-BENCH 600
CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE TRAVERSO
SLIDES BAR
SACCHETTO ACCESSORI - ACCESSORIES
A. Chiave esa. n.3 - n 3 Allen key
B. Chiave esa. n.4 - n 4 Allen key
C. Chiave esa. n.5 - n 5 Allen key
D. Distanziale per spalla - Side spacer (x 20)
E. Bussola M6 - M6 bush (x 12)
F. Vite TCB M5x10 ISO 7380 - M5x10 TCB screw (x 8)
G. Vite TCCE M6x12 - M6x12 SHCS screw (x 12)
H. Vite TPS M6x16 - M6x16 FHCS screw (x 2)
I. Vite trilobata M6x25 - M6x25 self threading screw (x 2)
J. Vite TPS M6x60 - M6x60 FHCS screw (x 4)
K. Perno - Pin (x 2)
PIEDE GAMBA
FOOT LEG
DIMENSIONI GENERALI MOBILE
GENERAL CABINET DIMENSIONS
E
C
DIMENSIONE - DIMENSION
LUCE VERTICALE - VERTICAL SPACE
PROFONDITA' INTERNA - INTERNAL SPACE
LARGHEZZA INTERNA MODULO - CABINET
INTERNAL WIDTH
SPESSORE SPALLA - SIDE THICKNESS
SPESSORE PIANI - PLANES THICKNESS
LARGHEZZA PIANI - PLANES WIDTH
APERTURA MAX - MAX OPENING
APERTURA MECCANISMO - OPENING MECHANISM
ALTEZZA - HEIGTH
P
mm
SIMBOLO - SYMBOL
H MIN: 120
P MIN: 390
MIN: 410
L
MAX: 570
S1 15-20
S MIN: 16
Z L-5
E 705
C 680
T 395/420
1 / 3
01
