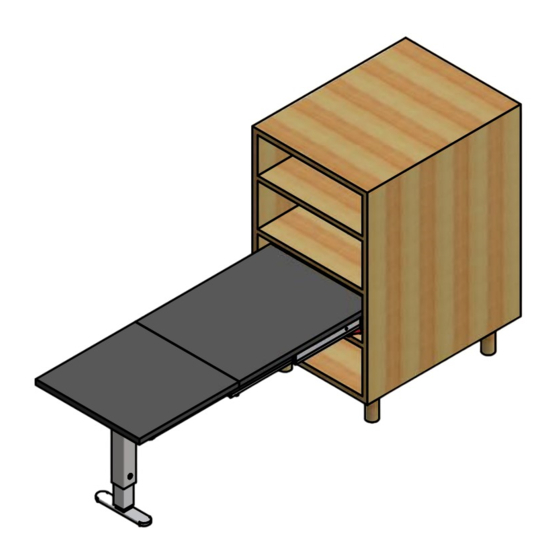

T-BENCH - ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI
MODELS
411/78.1950.22 - T-BENCH per modulo da 450 mm spalle da 15 a 20 mm
for 450 mm module, sides thickness: 15-20 mm
411/78.1960.22 - T- BENCH per modulo da 600 mm spalle da 15 a 20 mm
for 600 mm module, sides thickness: 15-20 mm
- A1 - Chiave a brugola da 3 - n° 3 Allen key
- A2 - Chiave a brugola da 4 - n° 4 Allen key
- A3 - Chiave a brugola da 5 - n° 5 Allen key
- I - Vite trilobata M6x25 - M6x25 self threading screw
- L- Vite TPS M6x16 - M6x16 screw
1/7

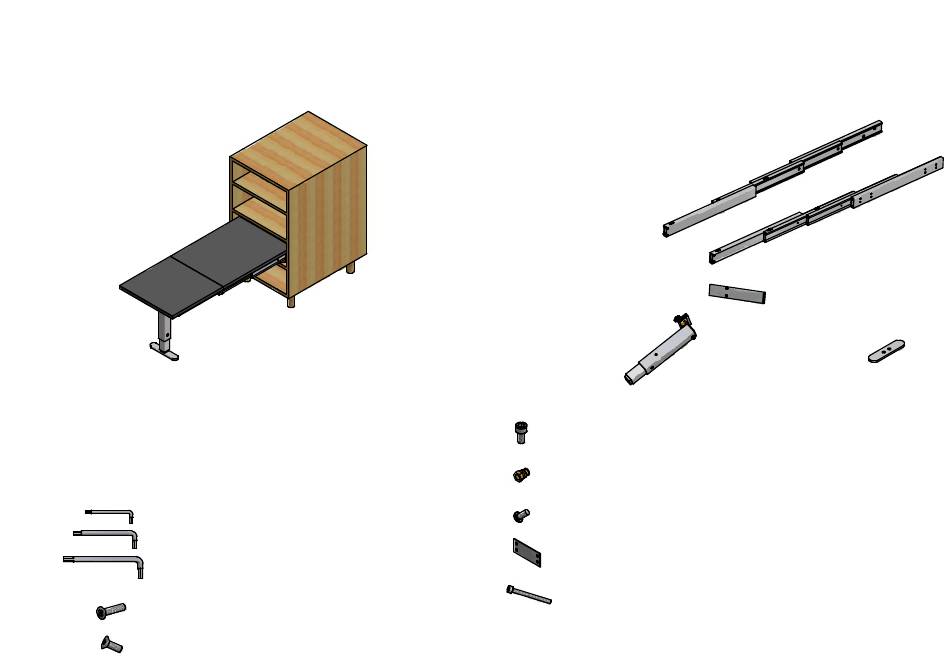

CONTENUTO DELLA CONFEZIONE

INCLUDED IN THE PACKAGING

TRAVERSINO mm 276/426
LA MISURA DIPENDE DAL MODELLO
HORIZONTAL BARS mm 276/426
LENGTH DEPENDS ON MODEL
GAMBA PRE-ASSEMBLATA
PRE-ASSEMBLED LEG
( x 2 )
( x 2 )
GUIDE PREASSEMBLATE
PRE-ASSEMBLED SLIDES
ACCESSORI
ACCESSORIES
- B - Vite TCCE M6x12 - M6x12 socked head cap screw ( x 12)
- C - Bussola in ottone M6 - Brass bush M6
- D - Vite TCBCE M5x10
M5x10 rounded socked head cap screw ( x8 )
- E - Distanziale
spacer ( x20 )
- F - Vite TCCE M6x60 - M6x60 socked head cap screw ( x 4)
PIEDINO
FOOT
( x 12 )

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 411/78.1950.22 and is the answer not in the manual?

Questions and answers

Summary of Contents for BOX15 411/78.1950.22

  • Page 1 PRE-ASSEMBLED LEG MODELS ACCESSORI 411/78.1950.22 - T-BENCH per modulo da 450 mm spalle da 15 a 20 mm ACCESSORIES for 450 mm module, sides thickness: 15-20 mm 411/78.1960.22 - T- BENCH per modulo da 600 mm spalle da 15 a 20 mm...
  • Page 2 DIMENSIONI DI MASSSIMA GENERAL DIMENSIONS 410 / 560 LARGHEZZA MIN. MIN. WIDTH 869,5 420 / 570 LARGHEZZA MAX. MAX. WIDTH DIMENSIONE PIANETTI PROFONDITA' MIN. NECESSARIA PLANES DIMENSION MIN. NECESSARY DEPTH...
  • Page 3 POSIZIONE FORI FISSAGGIO MECANISMO HOLES FOR MECHANISM POSITION RICAVARE SU CIASCUNA SPALLA DEL MOBILE 4 FORI DIAM. 8x13 PER LE BUSSOLE M6 INCLUSE NELLA CONFEZIONE LA QUOTA INDICATA DI 53 mm, LASCIA UNO SPAZIO LIBERO TRA GUIDA E PIANETTO SOTTOSTANTE DI CIRCA 28 mm DRILL ON EACH CABINET SIDE FOUR DIAM.
  • Page 4 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET GUIDA ESTERNA EXTERNAL SLIDE SVITARE UNSCREW SECONDA GUIDA SECOND SLIDE SVITARE UNSCREW Per montare il meccanismo bisogna prima sfilare le due guide più esterne. Per farlo svitare la vite posta alla fine delle seconde guide, e svitare la vite posta sotto la estremità...
  • Page 5 DIMENSIONI PIANETTI - C - PLANES DIMENSIONS - C Bussola in ottone M6 mm 12x8 (x 8) M6 mm 12x8 Brass bushes IL PIANO FISSO PUO' ESSERE MONTATO UTILIZZANDO REALIZZARE SOTTO IL PIANO FISSO n. 4 FORI DIAM. 8x13 LE QUATTRO VITI TCCE M6x60 (F) FORNITE A PER LE BUSSOLE M6 ( C) CORREDO INSERENDOLE NEI FORI SULLE GUIDE CENTRALI - F -...
  • Page 6 MONTAGGIO TRAVERSINO E GAMBA LEG ASSEMBLY - A3 - Chiave a brugola da 5 - n° 5 Allen key - I - Vite trilobata M6x25 - M6x25 self threading screw ( x 2 ) - B - Vite TCCE M6x12 - M6x12 socked head cap screw ( x 12) - A2 - Chiave a brugola da 4 - n°...
  • Page 7 - A2 - Chiave a brugola da 4 - n° 4 Allen key PER REGOLARE ALTEZZA DELLA GAMBA, INSERIRE CHIAVE A BRUGOLA DA 4 NEL FORO "A" E GIRARE. TO ADJUST LEG'S HEIGTH, INSERT THE #4 ALLEN KEY IN THE "A" HOLE AND TURN IT...
  • Page 8 SEQUENZA DI FUNZIONAMENTO FUNCTIONING STEPS PER RUOTARE LA GAMBA PER RICHIUDERE LE GUIDE, TIRARE IL POMELLO NERO SPINGERE LE LEVE ROSSE (UNA SU CIASCUN LATO) TO ROTATE THE LEG, TO CLOSE THE SLIDES, PUSH THE RED LEVERS PULL THE BLACK KNOB (ONE FOR EACH SIDE)
