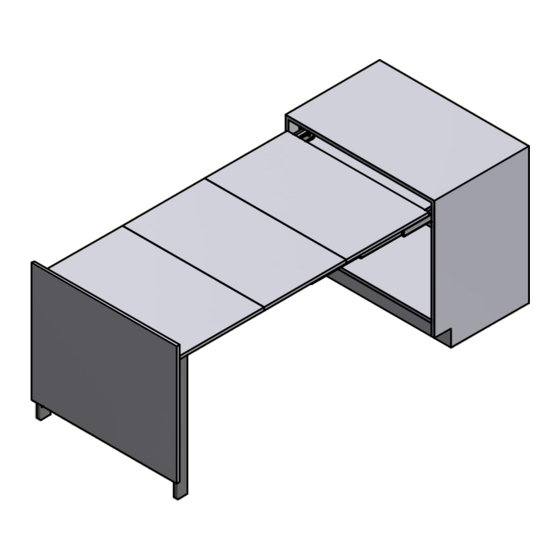

EVOLUTION XL
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI:
MODELS:
411/78.1620.25 EVOLUTION XL 600
411/78.1621.25 EVOLUTION XL 900
411/78.1622.25 EVOLUTION XL 1200

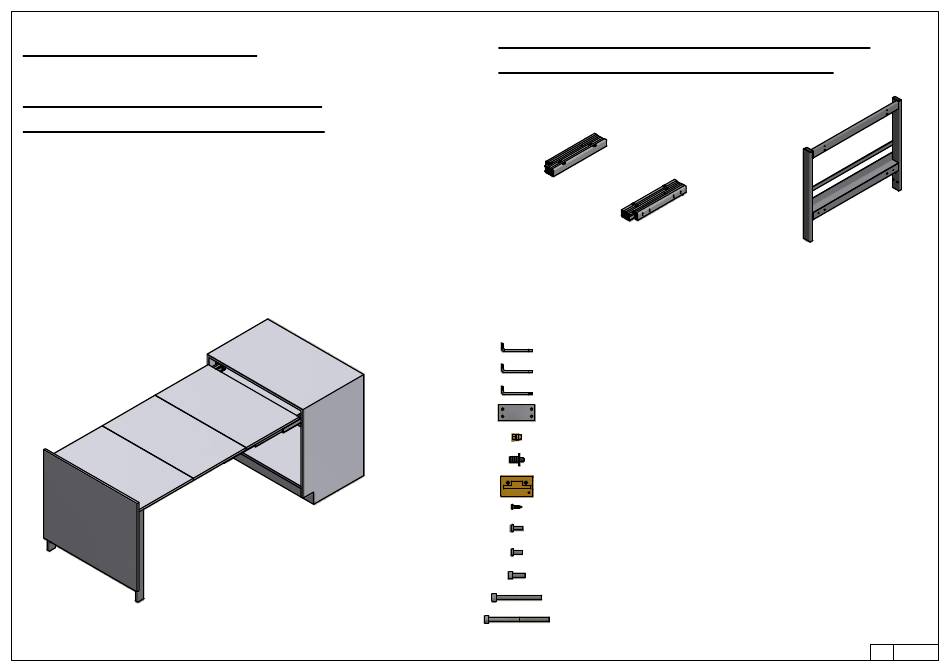

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
GUIDE - SLIDES
SACCHETTO ACCESSORI - ACCESSORIES
A.
Chiave esa. n.5 - n.5 Allen key
B.
Chiave esa. n.4 - n.4 Allen key
C.
Chiave esa. n.3 - n.3 Allen key
D.
Distanziale per spalla - Side spacer (x 20)
E.
Bussola M6 12x8 mm - M6 12x8 mm bush (x 16)
F.
Perno - Pin (x 2)
G.
Giunto - Joint (x 2)
H.
Vite autofilettante 3.5x12 - Self threading screw 3.5x12 (x 4)
I.
Vite TCB M5x10 - M5x10 BHCS screw (x 8)
J.
Vite TCB M6x10 - M6x10 BHCS screw (x 4)
K.
Vite TCCE M6x12 - M6x12 SHCS screw (x 12)
L.
Vite TCCE M6x60 - M6x60 SHCS screw (x 4)
M. Vite TCCE M6x80 - M6x80 SHCS screw (x 4)
GAMBA - LEG
1 / 6
01
Advertisement
Related Manuals for BOX15 EVOLUTION XL 600 411/78.1620.25
Summary of Contents for BOX15 EVOLUTION XL 600 411/78.1620.25
- Page 1 EVOLUTION XL CONTENUTO DELLA CONFEZIONE INCLUDED IN THE PACKAGING ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS MODELLI: MODELS: 411/78.1620.25 EVOLUTION XL 600 411/78.1621.25 EVOLUTION XL 900 411/78.1622.25 EVOLUTION XL 1200 GUIDE - SLIDES GAMBA - LEG SACCHETTO ACCESSORI - ACCESSORIES Chiave esa. n.5 - n.5 Allen key Chiave esa.
- Page 2 DIMENSIONI DI MASSIMA DIMENSIONI GENERALI MOBILE GENERAL DIMENSIONS GENERAL CABINET DIMENSIONS INGOMBRO IN ALTEZZA: 60 OVERALL HEIGTH MASSIMA ESTENSIONE: 2169 MAX LENGTH DIMENSIONE - DIMENSION SIMBOLO - SYMBOL ALTEZZA - HEIGHT MIN: 150 PROFONDITA' - DEPTH MIN: 520 MIN: 560 LARGHEZZA - WIDTH MAX: 1185 L1 - MIN/MAX...
- Page 3 DIMENSIONE PIANI POSIZIONE FORI CABINET TOPS SIZE CABINET POSITION HOLES Per spalle di spessore < 20 mm usare i distanziali per spalla For cabinet sides <20 mm use side spacers Spalla/Side: 20 mm - 0 distanziale/spacer Spalla/Side: 19 mm - 1 distanziale/spacers Spalla/Side: 18 mm - 2 distanziale/spacers Spalla/Side: 17 mm - 3 distanziale/spacers Spalla/Side: 16 mm - 4 distanziale/spacers...
- Page 4 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET Attenzione al verso indicato dal pallino sul giunto Attention to the side indicated by cue ball on the joint 2. H 1. K 2. H 1. K E. Bussola M6 12x8 mm - M6 12x8 mm bush (x 4) G.
- Page 5 MONTAGGIO DEL MECCANISMO SUL MOBILE MOUNTING OF THE MECHANISM ON THE CABINET E. Bussola M6 12x8 mm - M6 12x8 mm bush (x 4) F. Perno - Pin (x 2) J. Vite TCB M6x10 - M6x10 BHCS screw (x 4) L.
- Page 6 SEQUENZA DI FUNZIONAMENTO FUNCTIONING SEQUENCE CHIUSO APERTURA DELLE GUIDE APERTURA DEI PIANI CLOSED SLIDES OPENING PLANES OPENING APERTO Per bloccare l'ultimo pianetto spingere le gambe verso l'interno dopo Per chiudere il meccanismo spingere le averlo aperto in modo che il perno di blocco entri nella sua sede due leve rosse in plastica verso l'interno OPENED To block the tilting plane, push the leg towards the cabinet after...
