BOX15 T-ABLE 411/78.1900.22 Assembly Instructions Manual

T-ABLE - ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MODELLI
MODELS
411/78.1900.22 - T-ABLE per modulo da 600 mm spalle da 15 a 20 mm
for 600 mm module, sides thickness: 15-20 mm
411/78.1910.22 - T- ABLE per modulo da 900 mm spalle da 15 a 20 mm
for 900 mm module, sides thickness: 15-20 mm
411/78.1920.22 - T- ABLE per modulo da 1200 mm spalle da 15 a 20 mm
for 1200 mm module, sides thickness: 15-20 mm
- A1 - Chiave a brugola da 3 - n° 3 Allen key
- A2 - Chiave a brugola da 4 - n° 4 Allen key
- A3 - Chiave a brugola da 5 - n° 5 Allen key
- G - Vite trilobata M6x25 - M6x25 self threading screw
- H- Vite TPS M6x16 - M6x16 screw
1/7

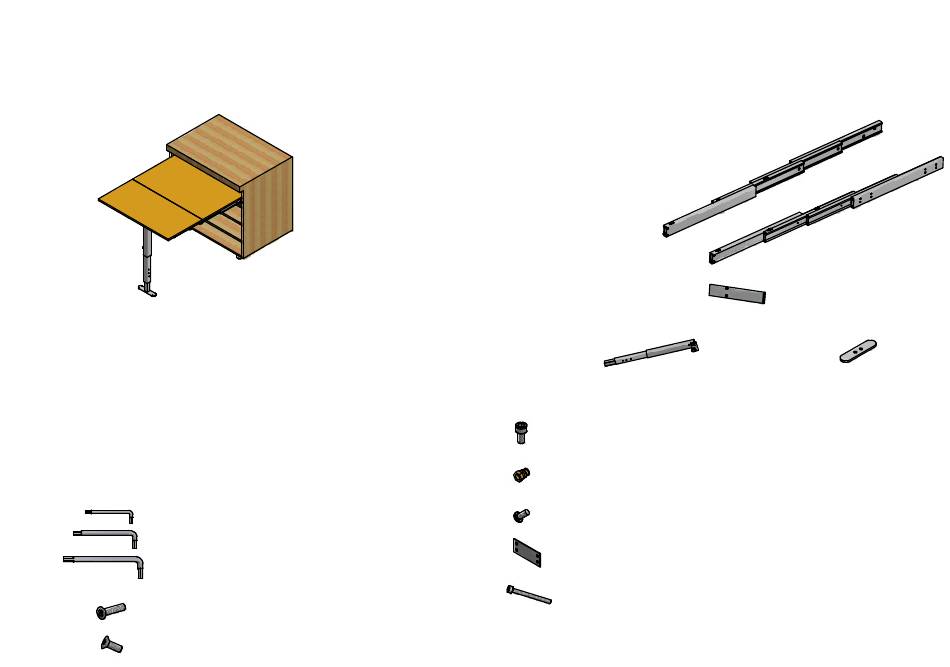

CONTENUTO DELLA CONFEZIONE
INCLUDED IN THE PACKAGING
TRAVERSINO mm 426/726/1026
LA MISURA DIPENDE DAL MODELLO
HORIZONTAL BARS mm 426/726/1026
LENGTH DEPENDS ON MODEL
GAMBA PRE-ASSEMBLATA
PRE-ASSEMBLED LEG
( x 2 )
( x 2 )
GUIDE PREASSEMBLATE
PRE-ASSEMBLED SLIDES
ACCESSORI
ACCESSORIES
- B - Vite TCCE M6x12 - M6x12 socked head cap screw ( x 12)
- C - Bussola in ottone M6 - Brass bush M6
- D - Vite TCBCE M5x10
M5x10 rounded socked head cap screw ( x8 )
- E - Distanziale
spacer ( x20 )
- F - Vite TCCE M6x60 - M6x60 socked head cap screw ( x 4)
PIEDINO
FOOT
( x 12 )
