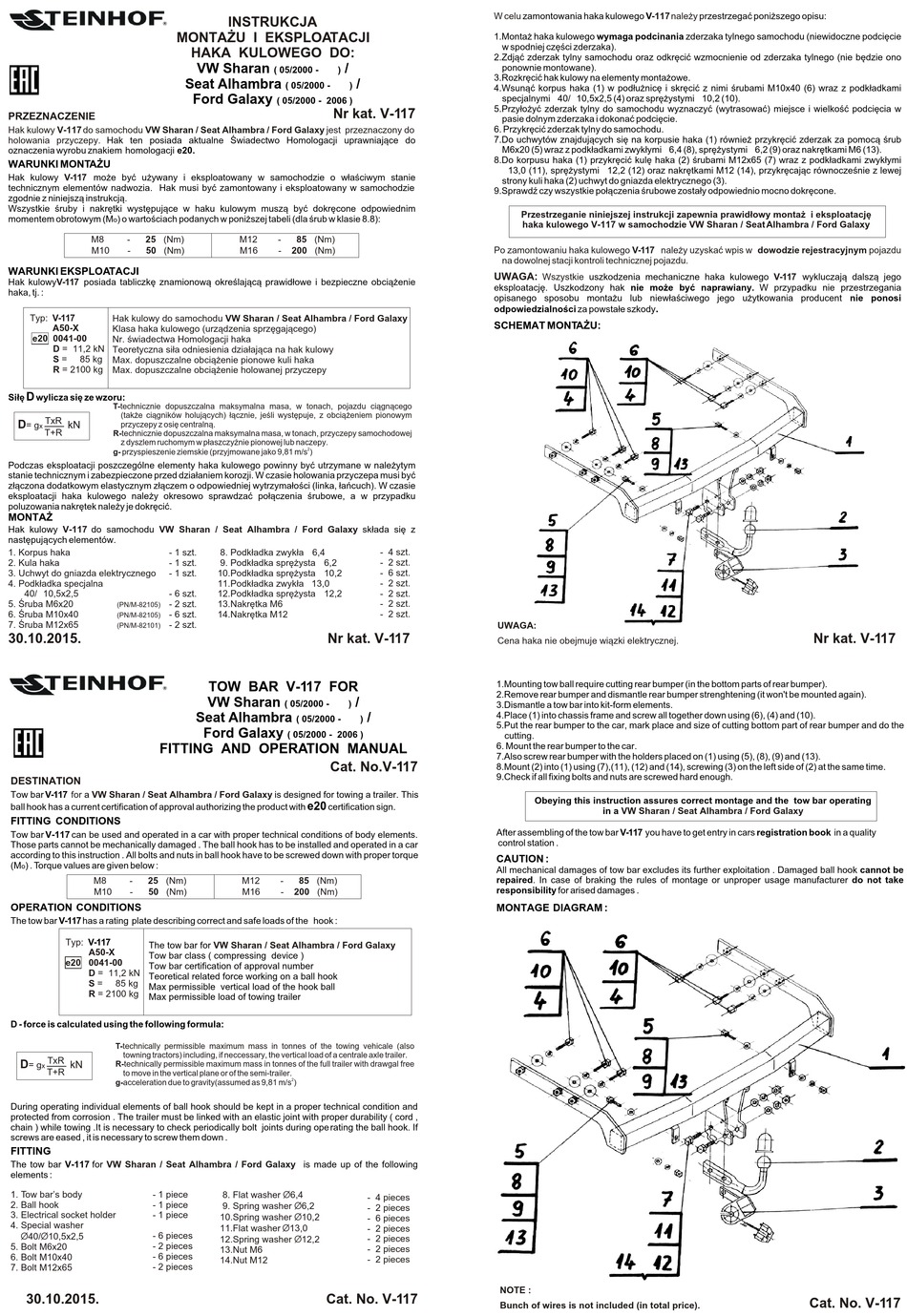

Steinhof V-117 Fitting And Operation Manual

MONTA¯U I EKSPLOATACJI
PRZEZNACZENIE
Hak kulowy V-117 do samochodu VW Sharan / Seat Alhambra / Ford Galaxy jest przeznaczony do
holowania przyczepy. Hak ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do
oznaczenia wyrobu znakiem homologacji e20.
WARUNKI MONTA¯U
Hak kulowy V-117 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Hak musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w haku kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (M ) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
o
M8 - 25 (Nm)
M10 - 50 (Nm)
WARUNKI EKSPLOATACJI
Hak kulowy V-117 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
haka, tj. :
Typ: V-117
Hak kulowy do samochodu VW Sharan / Seat Alhambra / Ford Galaxy
A50-X
Klasa haka kulowego (urz¹dzenia sprzêgaj¹cego)
e20 0041-00
Nr. œwiadectwa Homologacji haka
D = 11,2 kN Teoretyczna si³a odniesienia dzia³aj¹ca na hak kulowy
S = 85 kg
Max. dopuszczalne obci¹¿enie pionowe kuli haka
R = 2100 kg
Max. dopuszczalne obci¹¿enie holowanej przyczepy
D
Si³ê wylicza siê ze wzoru:
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
TxR
D
kN
= g przyczepy z osiê centraln¹.
x
T+R
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g- przyspieszenie ziemskie (przyjmowane jako 9,81 m/s )
Podczas eksploatacji poszczególne elementy haka kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji haka kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Hak kulowy V-117 do samochodu VW Sharan / Seat Alhambra / Ford Galaxy
nastêpuj¹cych elementów.
1. Korpus haka - 1 szt.
2. Kula haka - 1 szt.
3. Uchwyt do gniazda elektrycznego - 1 szt.
4. Podk³adka specjalna
Ø40/Ø10,5x2,5
- 6 szt.
5. Œruba M6x20 - 2 szt.
(PN/M-82105)
6. Œruba M10x40 - 6 szt.
(PN/M-82105)
7. Œruba M12x65 - 2 szt.
(PN/M-82101)
30.10.2015.
FITTING AND OPERATION MANUAL

DESTINATION

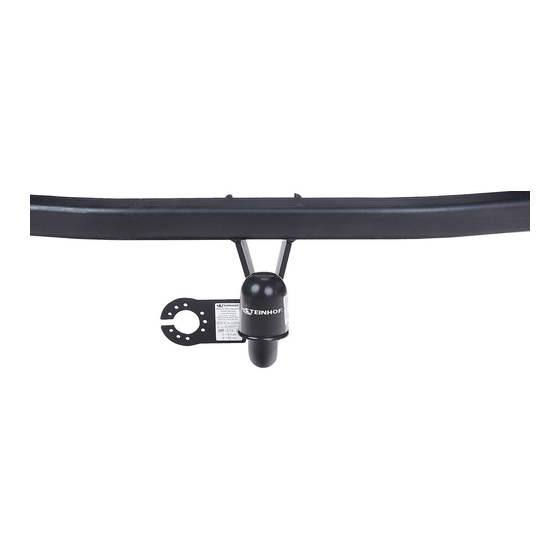

Tow bar V-117 for a VW Sharan / Seat Alhambra / Ford Galaxy
ball hook has a current certification of approval authorizing the product with

FITTING CONDITIONS

Tow bar V-117 can be used and operated in a car with proper technical conditions of body elements.
Those parts cannot be mechanically damaged . The ball hook has to be installed and operated in a car
according to this instruction . All bolts and nuts in ball hook have to be screwed down with proper torque
(M ) . Torque values are given below :
o
M8 - 25 (Nm)
M10 - 50 (Nm)

OPERATION CONDITIONS

The tow bar V-117 has a rating plate describing correct and safe loads of the hook :
Typ: V-117
The tow bar for
A50-X
Tow bar class ( compressing device )
e20 0041-00
Tow bar certification of approval number
D = 11,2 kN
Teoretical related force working on a ball hook
S = 85 kg
Max permissible vertical load of the hook ball
R = 2100 kg
Max permissible load of towing trailer
D - force is calculated using the following formula:
T-technically permissible maximum mass in tonnes of the towing vehicale (also
towning tractors) including, if neccessary, the vertical load of a centrale axle trailer.
TxR
D
kN R-technically permissible maximum mass in tonnes of the full trailer with drawgal free
= g
x
T+R
to move in the vertical plane or of the semi-trailer.
g-acceleration due to gravity(assumed as 9,81 m/s )
During operating individual elements of ball hook should be kept in a proper technical condition and
protected from corrosion . The trailer must be linked with an elastic joint with proper durability ( cord ,
chain ) while towing .It is necessary to check periodically bolt joints during ope rating the ball hook. If
screws are eased , it is necessary to screw them down .

FITTING

The tow bar V-117 for VW Sharan / Seat Alhambra / Ford Galaxy
elements :
1. Tow bar's body - 1 piece
2. Ball hook - 1 piece
3. Electrical socket holder - 1 piece
4. Special washer
Ø40/Ø10,5x2,5 - 6 pieces
- 2 pieces
5. Bolt M6x20
- 6 pieces
6. Bolt M10x40
- 2 pieces
7. Bolt M12x65
30.10.2015.
INSTRUKCJA
HAKA KULOWEGO DO:
VW Sharan /
( 05/2000 - ® )
Seat Alhambra /
( 05/2000 - ® )
Ford Galaxy
( 05/2000 - 2006 )
Nr kat. V-117
M12 - 85 (Nm)
M16 - 200 (Nm)
2
8. Podk³adka zwyk³a Ø6,4
9. Podk³adka sprê¿ysta Ø6,2
10.Podk³adka sprê¿ysta Ø10,2
11.Podk³adka zwyk³a Ø13,0
12.Podk³adka sprê¿ysta Ø12,2
13.Nakrêtka M6
14.Nakrêtka M12
Nr kat. V-117
TOW BAR V-117 FOR
VW Sharan /
( 05/2000 - ® )
Seat Alhambra
( 05/2000 - ® )
Ford Galaxy
( 05/2000 - 2006 )
Cat. No.V-117
is designed for towing a trailer. This
e20
certification sign.
M12 - 85 (Nm)
M16 - 200 (Nm)
VW Sharan / Seat Alhambra / Ford Galaxy
2
is made up of the following
8. Flat washer Ø6,4
9. Spring washer Ø6,2
10.Spring washer Ø10,2
11.Flat washer Ø13,0
12.Spring washer Ø12,2
13.Nut M6
14.Nut M12
Cat. No. V-117
W celu zamontowania haka kulowego V
1.Monta¿ haka kulowego wymaga podcinania zderzaka tylnego samochodu (niewidoczne podciêcie
w spodniej czêœci zderzaka).
2.Zdj¹æ zderzak tylny samochodu oraz odkrêciæ wzmocnienie od zderzaka tylnego (nie bêdzie ono
ponownie montowane).
3.Rozkrêciæ hak kulowy na elementy monta¿owe.
4.Wsun¹æ korpus haka (1) w pod³u¿nicê i skrêciæ z nimi œrubami M10x40 (6) wraz z podk³adkami
specjalnymi 40/ 10,5x2,5 (4) oraz sprê¿ystymi 10,2 (10).
5.Przy³o¿yæ zderzak tylny do samochodu wyznaczyæ (wytrasowaæ) miejsce i wielkoœæ podciêcia w
pasie dolnym zderzaka i dokonaæ podciêcie.
6. Przykrêciæ zderzak tylny do samochodu.
7.Do uchwytów znajduj¹cych siê na korpusie haka (1) równie¿ przykrêciæ zderzak za pomoc¹ œrub
M6x20 (5) wraz z podk³adkami zwyk³ymi 6,4 (8), sprê¿ystymi 6,2 (9) oraz nakrêtkami M6 (13).
8.Do korpusu haka (1) przykrêciæ kulê haka (2) œrubami M12x65 (7) wraz z podk³adkami zwyk³ymi
Ø
13,0 (11), sprê¿ystymi 12,2 (12) oraz nakrêtkami M12 (14), przykrêcaj¹c równoczeœnie z lewej
strony kuli haka (2) uchwyt do gniazda elektrycznego (3).
9.SprawdŸ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê
haka kulowego V-117 w samochodzie VW Sharan / Seat Alhambra / Ford Galaxy
Po zamontowaniu haka kulowego V-117 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym pojazdu
na dowolnej stacji kontroli technicznej pojazdu.
UWAGA:
eksploatacjê. Uszkodzony hak nie mo¿e byæ naprawiany. W przypadku nie przestrzegania
opisanego sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi
odpowiedzialnoœci za powsta³e szkody
SCHEMAT MONTA¯U:
sk³ada siê z
- 4 szt.
- 2 szt.
- 6 szt.
- 2 szt.
- 2 szt.
- 2 szt.
- 2 szt.
UWAGA:
Cena haka nie obejmuje wi¹zki elektrycznej.
1.Mounting tow ball require cutting rear bumper (in the bottom parts of rear bumper).
2.Remove rear bumper and dismantle rear bumper strenghtening (it won't be mounted again).
3.Dismantle a tow bar into kit-form elements.
/ 4.Place (1) into chassis frame and screw all together down using (6), (4) and (10).
5.Put the rear bumper to the car, mark place and size of cutting bottom part of rear bumper and do the
cutting.
6. Mount the rear bumper to the car.
7.Also screw rear bumper with the holders placed on (1) using (5), (8), (9) and (13).
8.Mount (2) into (1) using (7),(11), (12) and (14), screwing (3) on the left side of (2) at the same time.
9.Check if all fixing bolts and nuts are screwed hard enough.
Obeying this instruction assures correct montage and the tow bar operating
After assembling of the tow bar V-117 you have to get entry in cars registration book in a quality
control station .

CAUTION :

All mechanical damages of tow bar excludes its further exploitation . Damaged ball hook cannot be
repaired. In case of braking the rules of montage or unproper usage manufacturer do not take
responsibility for arised damages .

MONTAGE DIAGRAM :

- 4 pieces
- 2 pieces
- 6 pieces
- 2 pieces
- 2 pieces
- 2 pieces
- 2 pieces
NOTE :
Bunch of wires is not included (in total price).
-117 nale¿y przestrzegaæ poni¿szego opisu:
Ø Ø Ø
Ø
Ø
Wszystkie uszkodzenia mechaniczne haka kulowego
.
in a VW Sharan / Seat Alhambra / Ford Galaxy
Ø
V-117 wykluczaj¹ dalsz¹ jego
Nr kat. V-117
Cat. No. V-117
