Rev. 20200310
ORIGINAL INSTRUCTIONS
KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA
ÖVERSÄTTNING AV ORIGINAL BRUKSANVISNING
ELECTRO-HYDRAULIC LIFTING TABLE, U-MODEL
SÄHKÖHYDRAULINEN NOSTOPÖYTÄ, U-MALLI
ELEKTRISKT LYFTBORD, U-MODELL
NOSP1000HU
Lifting Solutions Group
Axel Johnson International
Haklift Oy
Asessorinkatu 3-7
20780 Kaarina, Finland
Tel. +358 2 511 5511
sales@haklift.com
www.haklift.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NOSP1000HU and is the answer not in the manual?

Questions and answers

Related Manuals for Haklift NOSP1000HU

Summary of Contents for Haklift NOSP1000HU

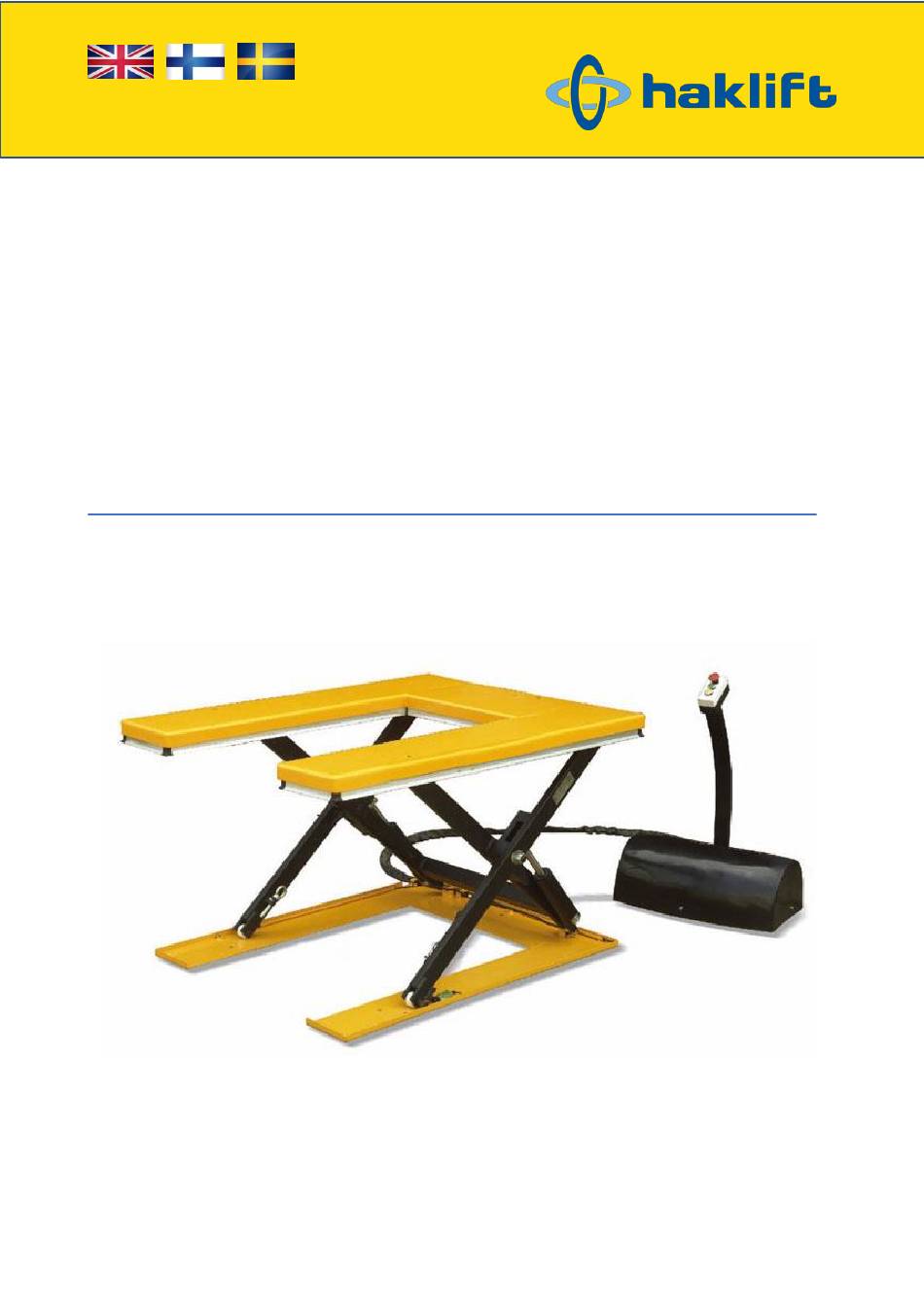

  • Page 1 Rev. 20200310 ORIGINAL INSTRUCTIONS KÄÄNNÖS ALKUPERÄISESTÄ KÄYTTÖOHJEESTA ÖVERSÄTTNING AV ORIGINAL BRUKSANVISNING ELECTRO-HYDRAULIC LIFTING TABLE, U-MODEL SÄHKÖHYDRAULINEN NOSTOPÖYTÄ, U-MALLI ELEKTRISKT LYFTBORD, U-MODELL NOSP1000HU Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International...

  • Page 2: Specifications

    Note: Operator/Owner must read and understand this instruction manual before using the product. Incorrect use may lead to personal injury or property damage. To be used only by skilled and competent personnel. Retain this manual for future reference. SPECIFICATIONS Model NOSP1000HU Capacity (kg) 1000 Collapsed height (mm) Max. height (mm)

  • Page 3: Safety Instructions And Cautions

    If aluminum guard strikes an object while the table lowers, stop operation and check the lifting table. After making sure there is no abnormality, strike the UP button slightly and then the electric system will function as before. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel.

  • Page 4: Emergency Stop

    Accumulated working ten hours’ Replace hydraulic oil for the first time Replace hydraulic oil Check oil leaking Remark: “x” stands for proceeding the item. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
  • Page 5 Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...

  • Page 6: Troubleshooting

    -Limit switch damaged necessary, replace it position. The brand of oil is ISO HL32 (such as Rando oil R&O32, D.T.E. oil light, Turbo32) Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...

  • Page 7: Tekniset Tiedot

    Vain pätevä ja ammattitaitoinen henkilökunta saa käyttää laitetta. Säilytä tämä käyttöohje tulevaa tarvetta varten. TEKNISET TIEDOT Malli NOSP1000HU Kapasiteetti (kg) 1000 Korkeus ala-asennossa (mm) Max. korkeus (mm) Tason pituus (mm) 1450 Tason leveys (mm) 1140 ≤...
  • Page 8 • Jos alumiinireunus osuu johonkin pöytää laskettaessa, lopeta operointi ja tarkista nostopöytä. Kun olet varmistanut, ettei mikään ole vaurioitunut, paina UP-painiketta hieman ja sähköjärjestelmä toimii taas normaalisti. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com...
  • Page 9 Tarkista aksiaaliholkkien kuluma Vaihda hydrauliikkaöljy ensimmäistä kertaa Kertynyt 10 työtuntia Vaihda hydrauliikka öljy Tarkista öljyvuotojen varalta Huomio: “x” tarkoittaa suoritettavaa osaa. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International...
  • Page 10 Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
  • Page 11 -Öljyä ei ole tarpeeksi -Tarkasta ja korjaa rajakytkin, mahdolliseen -Rajakytkin on rikkoutunut tarvittaessa vaihda se asentoon. Öljytyyppi on ISO HL32 Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
  • Page 12 Obs: Operatören måste läsa och förstå den här bruksanvisningen innan användning av produkten. Felaktig användning kan leda till allvarlig personskada eller egendomsskada. Får endast användas av kompetent personal. Behåll denna bruksanvisning för framtida behov. SPECIFIKATIONER Modell NOSP1000HU Kapacitet (kg) 1000 Höjd, sänkt (mm) Max. höjd (mm) Plattformens längd (mm)

  • Page 13: Daglig Inspektion

    Avbryt användningen och kontrollera lyftbordet om aluminiumskyddet träffar ett föremål medan bordet sänks. Tryck UPP-knappen efter att ha säkerställt att det inte finns någon defekter och det elektriska systemet kommer fungerar som tidigare. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel.
  • Page 14 Byt ut den hydrauliska oljan för första Ackumulerad drift är tio timmar gången Byt ut den hydrauliska oljan Kontrollera efter oljeläckage Anmärkning: “x” står för att fortsätta föremålet. Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
  • Page 15 Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
  • Page 16 -Inte tillräckligt med olja gränsbrytaren, byt ut den om högsta -Gränsbrytaren är skadad nödvändigt position. Oljans varumärke är ISO HL32 Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
  • Page 17 Motor – Moottori – Motor Hydraulic pump – Hydraulipumppu – Hydraulisk pump Filter – Suodatin – Filter Oil tank – Öljytankki – Oljetank Filter – Suodatin – Filter) Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com...
  • Page 18 Fig. / Kuva / Bild 2. Electric Principle Diagram (3 P) / Sähköpiiriin kytkentäkaavio (3 V) / Elektriskt principdiagram (3 F). Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International...
  • Page 19 P521 TA01 Current transformer R9 R10 Resistor 24K/0805 Resistor 5.1K/0805 Resistor 300K/0.5W C5 C6 Electrolytic condenser 0.015uF/1000V 0.01uF/1000V Audion D882 Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
  • Page 20 Fig. / Kuva / Bild 3. Electric Principle Diagram (2 P) / Sähköpiiriin kytkentäkaavio (2 V) / Elektriskt principdiagram (2 F). Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International...
  • Page 21 10uf/16V-10uf/50V IC01 Integrated circuit LM358 Integrated circuit KA7812 Electric dipole P521 TA01 Current transformer Resistor 24K/0805 Resistor 5.1K/0805 Audion D882 Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
  • Page 22 Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
  • Page 23 Retaining ring for axle 55 Cable clamp Roller base Washer 4 Spring straight pinφ6x35 Screw M4x6 Retaining ring 22 Coiled cable Small axial bush Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel. +358 2 511 5511 Lifting Solutions Group sales@haklift.com Axel Johnson International www.haklift.com...
  • Page 24 Electrical hydraulic lifting table, U-model / Sähköhydraulinen nostopöytä, U-malli / Elektriskt- hydrauliskt lyftbord, U-modell; NOSP1000HU: Max. load / Maksimikuorma / Max last 1000 kg Serial number / Sarjanumero / Serienummer: ENG: Following norms are applied and fulfilled for the lifting devices that this declaration of conformity relates FIN: Yllä...
  • Page 25 Jorma Tuominen, SCM Citra Oy, Asessorinkatu 3-7, 20780 Kaarina, Finland Manufacturer / Valmistaja / Tillverkare: SCM Citra Oy Asessorinkatu 3-7, 20780 Kaarina, Finland Tel: +358 2 511 5511, sales@haklift.com www.haklift.com Date / Päiväys / Datum: 10.3.2020 Haklift Oy Asessorinkatu 3-7 20780 Kaarina, Finland Tel.
