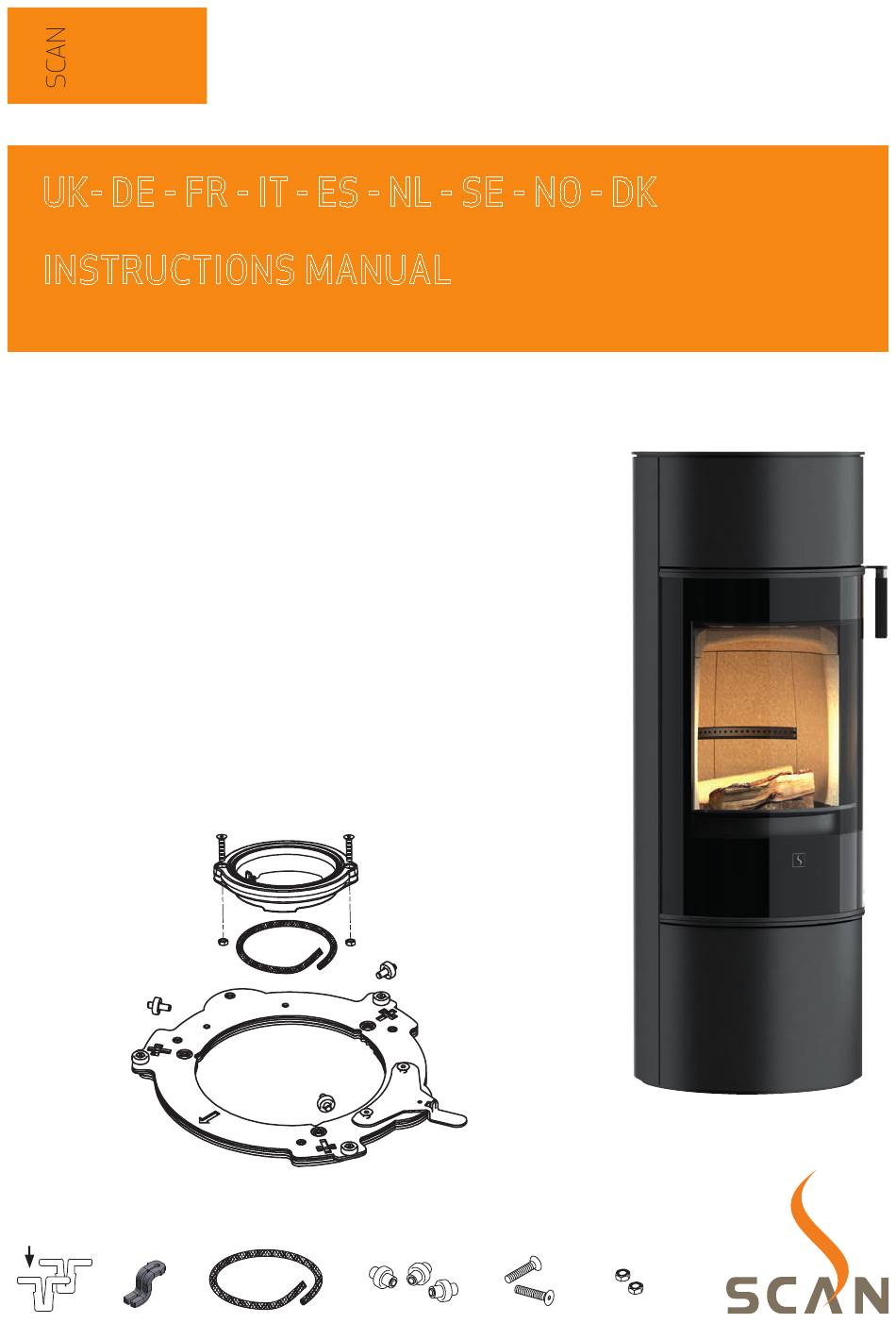

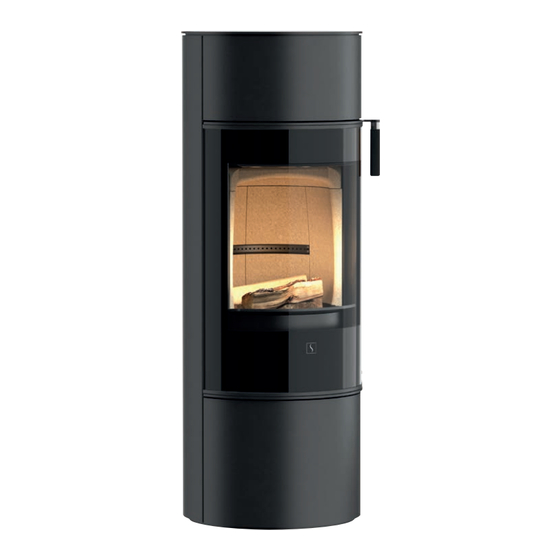

84
UK- DE - FR - IT - ES - NL - SE - NO - DK
!
INSTRUCTIONS MANUAL
MOUNTING OF THE REVOLVING KIT
UK · The revolving kit cannot be used on models with heat
accumulating stones. DE · Der Drehfuß kann nicht auf Modellen
mit Wärmespeichersteinen oder mit RLU verwendet werden.
FR · La base pivotante ne peut pas être utilisée sur les modèles
avec pierres accumulant la chaleur. IT · Non può essere usato su
modelli con pietre refrattarie (per l'accumulo di calore).
ES · No puede utilizarse en modelos con piedras acumuladoras de
calor. NL · Kan niet op modellen met warmte accumulerende
stenen worden gebruikt. SE · Kan inte användas på modeller med
värmeackumulerande stenar. NO · Kan ikke brukes på modeller
med varmeakkumulerende stein. DK · Drejefod kan ikke anvendes
på modeller med varmeakkumulerende sten.
Contents of the kit/Das Paket enthält
De doos bevat/Contenu/La confezione contiene
Contenido del paquete/Pakken indeholder
Förpackningen innehåller/Pakken inneholder:
Only to be used
on Scan 83
15,5
90184520
10060017-P01

Advertisement

loading
Need help?

Need help?

Do you have a question about the 84 MODERN MAXI and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for SCAN 84 MODERN MAXI

Summary of Contents for SCAN 84 MODERN MAXI

  • Page 1 DK · Drejefod kan ikke anvendes på modeller med varmeakkumulerende sten. Contents of the kit/Das Paket enthält De doos bevat/Contenu/La confezione contiene Contenido del paquete/Pakken indeholder Förpackningen innehåller/Pakken inneholder: Only to be used on Scan 83 15,5...
  • Page 2 UK - MOUNTING OF THE REVOLVING CONNECTING PIECE Remove the top plate. Drill the four holes of the template with an 8 mm drill (A) and remove the residues with a vacuum cleaner. Mount the gasket on the connecting piece. Please keep a distance to the inner side (B).
  • Page 3 Place the stove on the revolving plate. Adjust, until the bottom plate of the stove covers the revolving plate (a). Do not use the door to lift the stove! 15,5 Front Lock clips Drawing Lock for revolving base. SCAN 84 20184015 Scan 84 Name: Date: 07-12-2020 Stove: number: Plade, st.
  • Page 4 DE - MONTAGE DES DREHBAREN STUTZENS Deckplatte entfernen. Die 4 Löcher in der Schablone mit einem 8 mm Bohrer bohren (A) und eventuelle Späne mit einem Staubsauger entfernen. Die Dichtung auf dem Stutzen montieren. Bemerken Sie den Abstand zur Innenseite (B). Den drehbaren Stutzen mit den Schrauben und Muttern montieren.
  • Page 5 Den Ofen auf dem Drehfuß platzieren. Justieren, bis die Bodenplatte des Ofens den Drehfuß deckt (a). Der Ofen darf nicht mittels der Tür gehoben werden. 15,5 Front Arretier-Clips Drawing Lock for revolving base. SCAN 84 20184015 Scan 84 Name: Date: 07-12-2020 Stove: number: Plade, st.
  • Page 6 FR - MONTAGE DE LA PIÈCE DE RACCORDEMENT PIVOTANTE Enlever la plaque supérieure. Forer les quatre trous du patron avec un foret de 8 mm (A) et enlever les résidus avec un aspirateur. Collez le joint sous la buse rotative vers l’extérieur de la gorge (B). Monter la buse rotative avec les vis et les écrous.
  • Page 7 Placer le poêle sur la base pivotante. Ajuster jusqu’à ce que la plaque de fond du poêle couvre la base pivotante (a). Ne jamais lever le poêle à l’aide de la porte ! 15,5 Front Agrafes Drawing Lock for revolving base. SCAN 84 20184015 Scan 84 Name: Date: 07-12-2020 Stove: number: Plade, st.
  • Page 8 IT - MONTAGGIO DEL RACCORDO GIREVOLE Sollevare la piastra superiore. Praticare i quattro fori della sagoma con una punta da trapano da 8 mm. (A) Togliere il materiale residuo ed eliminare eventualmente i trucioli dalla stufa con l’aspirapolvere. Applicare la guarnizione sul raccordo. Fare attenzione a che la guarnizione mantenga la distanza rispetto al lato interno.
  • Page 9 (a) (Non sollevare la stufa facendo presa sullo sportello) 15,5 Lato fromtale Graffe de bloccaggio Drawing Lock for revolving base. SCAN 84 20184015 Scan 84 Name: Date: 07-12-2020 Stove: number: Plade, st.
  • Page 10 ES - INSTALACIÓN DEL CONECTOR GIRATORIO Levante la placa superior. Taladre los 4 orificios de la plantilla utilizando una broca de 8 mm. (A) Retire el material sobrante y aspire las virutas que hayan podido quedar en la estufa. Coloque la junta en el conector. Deje una separación entre la junta y la cara interior.
  • Page 11 Coloque la estufa sobre la base giratoria y ajústela hasta que la placa inferior cubra la base giratoria. (a) (no utilice la puerta para levantar la estufa) 15,5 Parte delantera Chavetas Drawing Lock for revolving base. SCAN 84 20184015 Scan 84 Name: Date: 07-12-2020 Stove: number: Plade, st.
  • Page 12 NL- MONTAGE VAN DRAAIBAAR VERLOOPSTUK Til de bovenplaat eraf. Boor met een 8 mm boor de 4 gaten in de sjabloon. (A) Verwijder het overtollige materiaal en zuig evt. slijpsel in de kachel op. Plaats de pakking op het verloopstuk. Let op: de pakking moet op afstand van de binnenkant blijven.
  • Page 13 Til de kachel op de draaivoet en stel af, totdat de bodemplaat van de kachel over de draaivoet ligt. (a) (til de kachel niet aan het deurtje op) 15,5 Front Borgclips Drawing Lock for revolving base. SCAN 84 20184015 Scan 84 Name: Date: 07-12-2020 Stove: number: Plade, st.
  • Page 14 SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS Lyft av topplattan.
  • Page 15 Lyft upp spisen på den vridbara foten och justera den tills att spisens bottenplatta är över den vridbara foten. (a) (lyft inte spisen i luckan) 15,5 Främre del Låsklämmor Drawing Lock for revolving base. SCAN 84 20184015 Scan 84 Name: Date: 07-12-2020...
  • Page 16 NO -MONTERING AV STUSS SOM KAN DREIES SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS Løft av topplaten.
  • Page 17 (c). Løft ovnen opp på dreiesokkelen og juster den i forhold til bunnplaten, slik at denne dekkes. (a) (løft ikke ovnen etter døren) 15,5 Front Låseklips Drawing Lock for revolving base. SCAN 84 20184015 Scan 84 Name: Date: 07-12-2020 Stove: number: Plade, st.
  • Page 18 DK - MONTERING AF DREJBAR STUDS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS SE -MONTERING AV VRIDBAR STOS Løft toppladen af.
  • Page 19 (a) (løft ikke ovnen i lågen) Træd på pedal og roter ovnen. Ovnen låses i 20 graders positions interval når pedalen slippes (d). 15,5 Front Låseclips Drawing Lock for revolving base. SCAN 84 20184015 Scan 84 Name: Date: 07-12-2020 Stove: number: Plade, st.
  • Page 20 NO · Avstand til brennbart materiale - DK · Afstand til brændbart materiale Front 90° 360° Drejesokkel Scan 84 NAVN: EMNE: MATERIALE: VÆGT: DATO: DIMENSION: AREAL: Krog Iv DK-549 C:\Working Folder\Designs\Scan 84\90184043.idw STI: Opstillingstegning drejesokkel (afstand til brændbart Scan 84 90184051 NAVN: EMNE: TG.NR: 20 ° positions materiale) DATO: 15-03-2021 MATERIALE: VÆGT:...
