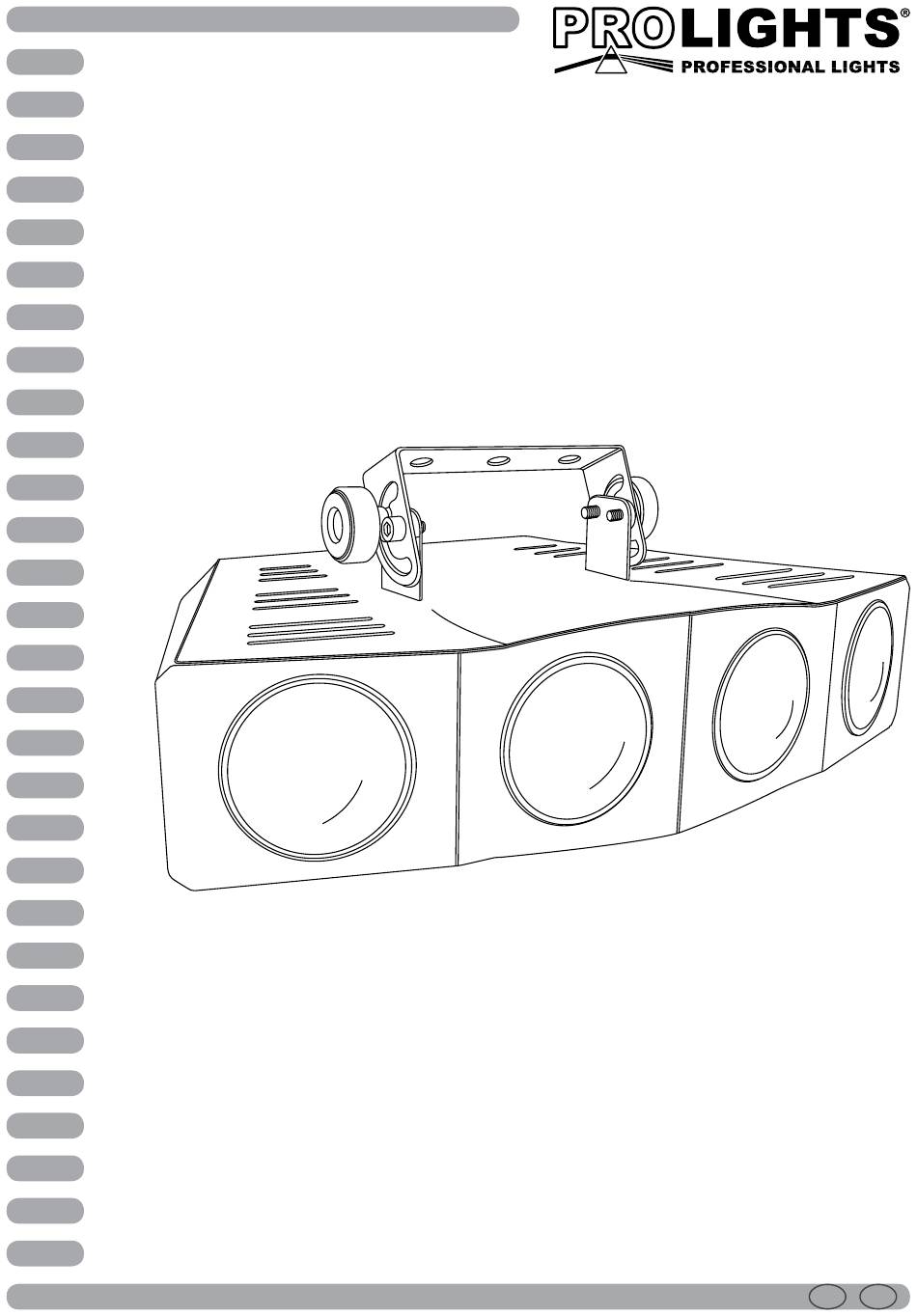

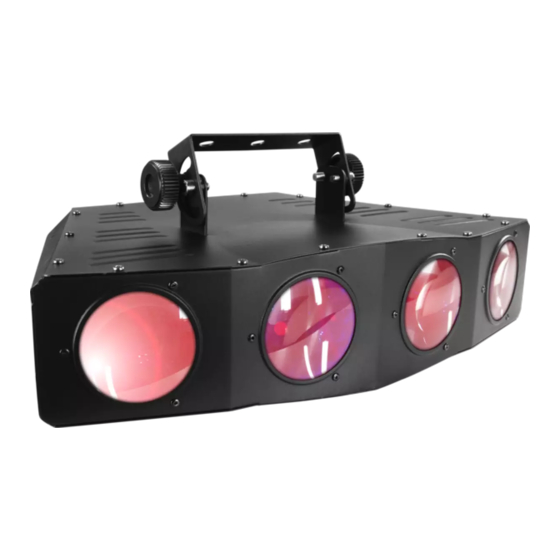

  • Page 1 QUADMOON MULTI-BEAM EFFECT Manuale Utente User Manual...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 7 Indirizzamento DMX 3. 8 Tabella canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Sostituzione fusibile 4. 3 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • QUADMOON • Cavo di alimentazione • Manuale utente...

  • Page 4: Avvertenze Generali

    QUADMOON ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    QUADMOON INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    QUADMOON - 1 - INTRODUZIONE 1.1 DESCRIZIONE Effetto multiraggio composto di 4 proiettori moonflower a tecnologia LED RGBW. Le 4 lenti di proiezione offrono un ampio angolo di emissione, producendo centinaia di raggi multicolore in movimento e rota- zione. 1.2 SPECIFICHE TECNICHE • Sorgente Luminosa: 228 RGBW LEDs (48 rossi, 72 verde, 72 blu, 36 bianchi) (57 LEDs per ogni singola lente)

  • Page 7: Elementi Di Comando E Di Collegamento

    QUADMOON 1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO 1 2 3 4 5 6 7 8 9 10 Zoom A Fig.1 1. STAFFA DI MONTAGGIO 7. POWER OUT output alimentazione per 2. MANOPOLA DI FISSAGGIO per la staffa di connessioni di più unità in serie.

  • Page 8: Installazione

    - 2 - INSTALLAZIONE 2.1 MONTAGGIO Il QUADMOON può essere collocato su un piano solido. Inoltre, grazie alle possibilità di fissaggio sulla doppia staffa (fig.2), l’unità può essere montata anche a testa in giù, su una traversa. Per il fissaggio oc- corrono dei supporti robusti per il montaggio.

  • Page 9: Funzioni E Impostazioni

    - 3 - FUNZIONI E IMPOSTAZIONI 3.1 FUNZIONAMENTO Per accendere il QUADMOON, inserire la spina del cavo di alimentazione in una presa di rete (110-240VAC~ 50Hz). L’unità può essere comandata da un unità DMX di comando luce oppure svolgere autonomamente il suo programma.

  • Page 10: Collegamenti Della Linea Dmx

    QUADMOON 3.5 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 11: Indirizzamento Dmx

    DMX per il primo canale DMX. Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale DMX, si deve impostare sul QUADMOON l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate automaticamente agli indirizzi successivi. Segue un...

  • Page 12: Tabella Canali Dmx

    QUADMOON 3.8 TABELLA CANALI DMX CH Function in CH6 mode Value MODULE 1-4 No function 000 - 010 Group 1 of White 011 - 016 Group 2 of White 017 - 022 Group 3 of White 023 - 028 Group 1 of Red...
  • Page 13 QUADMOON CH Function in CH6 mode Value AUTO PROGRAM No function 000 - 010 Program 1 011 - 036 Program 2 037 - 062 Program 3 063 - 088 Program 4 089 - 114 Program 5 115 - 130 Program 6...

  • Page 14: Manutenzione

    QUADMOON - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO Per mantenere prestazioni ottimali e ridurre al minimo l’usura, il dispositivo deve essere pulito frequente- mente. L’utilizzo e l’ambiente sono fattori che contribuiscono a determinare la frequenza di pulizia. Come regola generale, il dispositivo deve essere pulito almeno due volte al mese.

  • Page 15: Risoluzione Dei Problemi

    QUADMOON 4.3 RISOLUZIONE DEI PROBLEMI Anomalie Possibili cause Controlli e rimedi Mancanza di alimentazione di rete Verificare la presenza della tensione alimentazione • • Dimmer impostato a 0 Incrementare i valori del canale dimmer • • Il proiettore non illumina...
  • Page 16 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.

  • Page 17: Quadmoon

    3. 6 Construction of the DMX termination 3. 7 DMX addressing 3. 8 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Fuse replacement 4. 3 Trouble shooting Warranty Packing content • QUADMOON • Power cord • User manual...

  • Page 18: General Instructions

    QUADMOON WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 19: General Information

    QUADMOON GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 20: Introduction

    QUADMOON - 1 - INTRODUCTION 1.1 DESCRIPTION Multi-beam effect based on 4 moonflower projectors with RGBW LED source. The 4 pods offer a wide cov- erage field, producing hundreds of moving, coloured and rotating beams. 1.2 TECHNICAL SPECIFICATIONS • Light source: 228 RGBW LEDs (48 red, 72 green, 72 blue, 36 white), 57 in each pods • Colour mixing: RGBW/FC for a limitless colour range...

  • Page 21: Operating Elements And Connections

    QUADMOON 1.3 OPERATING ELEMENTS AND CONNECTIONS 1 2 3 4 5 6 7 8 9 10 Zoom A Fig.1 1. MOUNTING BRACKET 7. POWER OUT 2. LOCKING KNOB for the mounting bracket. 8. POWER IN mains plug for connection to a 3.

  • Page 22: Installation

    2.1 MOUNTING QUADMOON may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 23: Functions And Settings

    3.2 SETTING OF DIP-SWITCH The QUADMOON has a basic control panel consists of a DIP-switch (fig.3) Each individual switch has a number (DIP-switch [1] to [10]).

  • Page 24: Connection Of The Dmx Line

    QUADMOON 3.5 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT Pin1 : GND - Shield...

  • Page 25: Dmx Addressing

    3.7 DMX ADDRESSING To able to operate the QUADMOON with a light controller, adjust the DMX start address for the first a DMX channel. If e. g. address 33 on the controller is provided for controlling the function of the first DMX chan- nel, adjust the start address 33 on the QUADMOON.

  • Page 26: Dmx Control

    QUADMOON 3.8 DMX CONTROL CH Function in CH6 mode Value MODULE 1-4 No function 000 - 010 Group 1 of White 011 - 016 Group 2 of White 017 - 022 Group 3 of White 023 - 028 Group 1 of Red...
  • Page 27 QUADMOON CH Function in CH6 mode Value AUTO PROGRAM No function 000 - 010 Program 1 011 - 036 Program 2 037 - 062 Program 3 063 - 088 Program 4 089 - 114 Program 5 115 - 130 Program 6...

  • Page 28: Maintenance

    QUADMOON - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT To maintain optimum performance and minimize wear fixtures should be cleaned frequently. Usage and environment are contributing factors in determining frequency. As a general rule, fixtures should be cleaned at least twice a month. Dust build up reduces light output performance and can cause overheat- ing.

  • Page 29: Troubleshooting

    QUADMOON 4.3 TROUBLESHOOTING Problems Possible causes Checks and remedies No mains supply Check the power supply voltage • • Dimmer fader set to 0 Increase the value of the dimmer channels • • All color faders set to 0 Increase the value of the color channels Fixture does not light up •...
